QUALITY

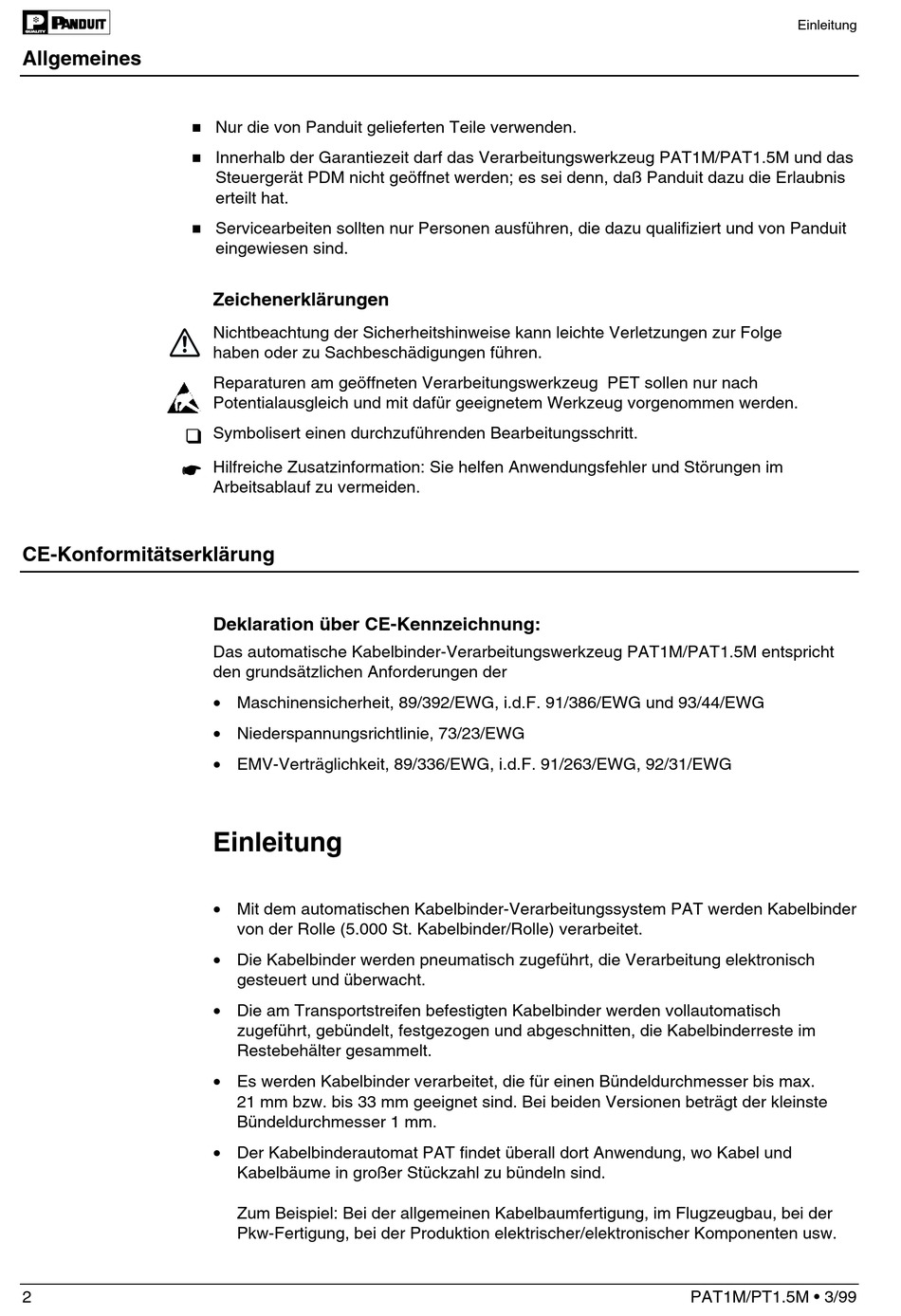

Allgemeines
!
!
!
❑ ❑ ❑ ❑
☛ ☛ ☛ ☛
CE-Konformitätserklärung
2
Nur die von Panduit gelieferten Teile verwenden.
Innerhalb der Garantiezeit darf das Verarbeitungswerkzeug PAT1M/PAT1.5M und das
Steuergerät PDM nicht geöffnet werden; es sei denn, daß Panduit dazu die Erlaubnis
erteilt hat.
Servicearbeiten sollten nur Personen ausführen, die dazu qualifiziert und von Panduit
eingewiesen sind.
Zeichenerklärungen
Nichtbeachtung der Sicherheitshinweise kann leichte Verletzungen zur Folge
haben oder zu Sachbeschädigungen führen.
Reparaturen am geöffneten Verarbeitungswerkzeug PET sollen nur nach
Potentialausgleich und mit dafür geeignetem Werkzeug vorgenommen werden.
Symbolisert einen durchzuführenden Bearbeitungsschritt.
Hilfreiche Zusatzinformation: Sie helfen Anwendungsfehler und Störungen im
Arbeitsablauf zu vermeiden.
Deklaration über CE-Kennzeichnung:
Das automatische Kabelbinder-Verarbeitungswerkzeug PAT1M/PAT1.5M entspricht
den grundsätzlichen Anforderungen der
• Maschinensicherheit, 89/392/EWG, i.d.F. 91/386/EWG und 93/44/EWG
• Niederspannungsrichtlinie, 73/23/EWG
• EMV-Verträglichkeit, 89/336/EWG, i.d.F. 91/263/EWG, 92/31/EWG
Einleitung
• Mit dem automatischen Kabelbinder-Verarbeitungssystem PAT werden Kabelbinder
von der Rolle (5.000 St. Kabelbinder/Rolle) verarbeitet.
• Die Kabelbinder werden pneumatisch zugeführt, die Verarbeitung elektronisch
gesteuert und überwacht.
• Die am Transportstreifen befestigten Kabelbinder werden vollautomatisch
zugeführt, gebündelt, festgezogen und abgeschnitten, die Kabelbinderreste im
Restebehälter gesammelt.
• Es werden Kabelbinder verarbeitet, die für einen Bündeldurchmesser bis max.
21 mm bzw. bis 33 mm geeignet sind. Bei beiden Versionen beträgt der kleinste
Bündeldurchmesser 1 mm.
• Der Kabelbinderautomat PAT findet überall dort Anwendung, wo Kabel und
Kabelbäume in großer Stückzahl zu bündeln sind.
Zum Beispiel: Bei der allgemeinen Kabelbaumfertigung, im Flugzeugbau, bei der
Pkw-Fertigung, bei der Produktion elektrischer/elektronischer Komponenten usw.
Einleitung
PAT1M/PT1.5M • 3/99
