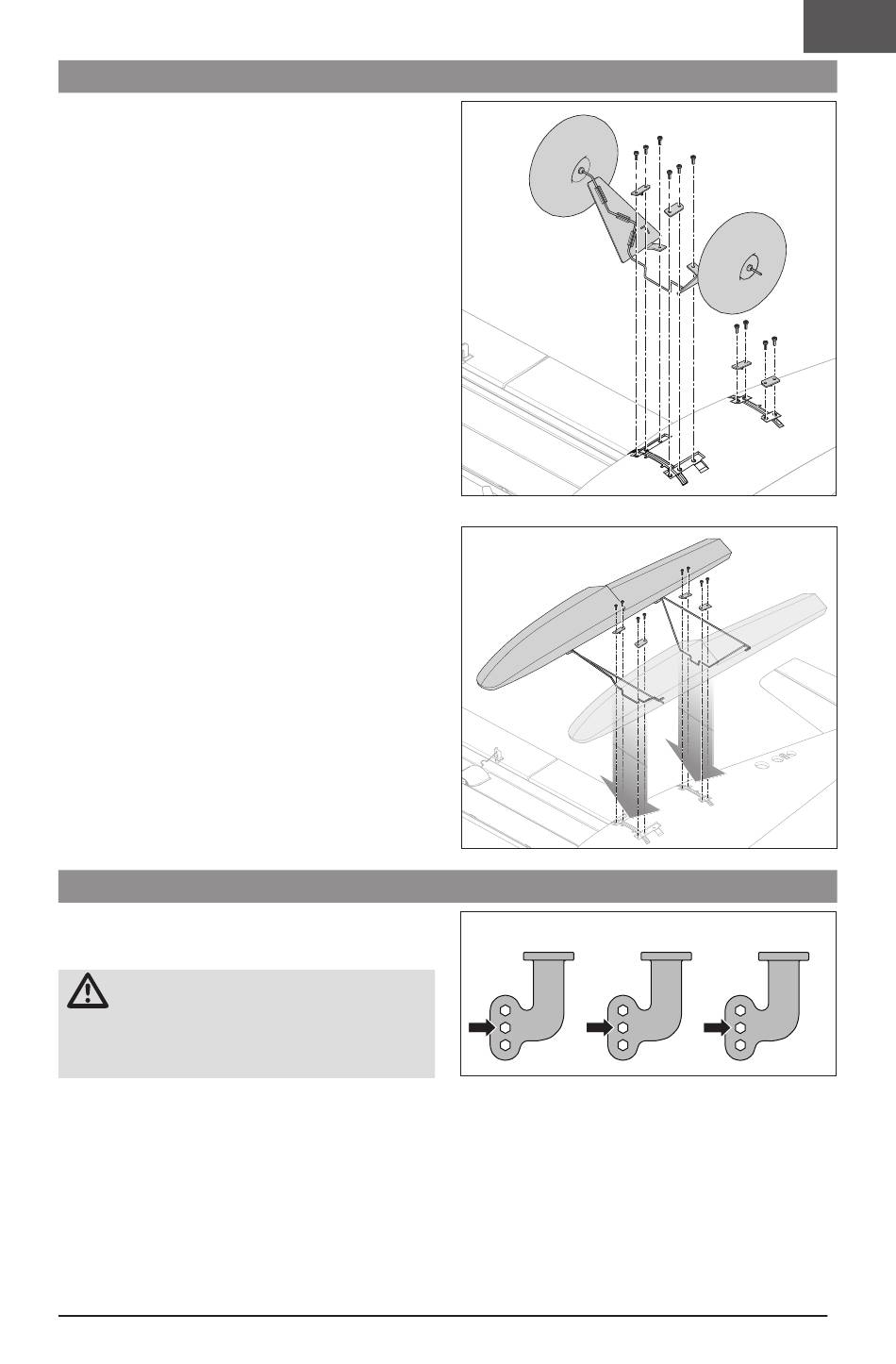

Montage des optionalen Schwimmersatzes

Entfernen des Fahrwerks

1. Fluggerät vorsichtig auf den Kopf stellen.
2. Die 4 Schrauben und 2 Platten entfernen, die das
Fahrwerk sichern.
3. Die anderen 4 Schrauben und 2 Platten von der hin-
teren Schwimmerhalterung entfernen. Alle Schrauben
und Platten für die Montage der Schwimmer aufbe-
wahren.
4. Das Fahrwerk entfernen.

Montieren der Schwimmer

Siehe die dem Schwimmersatz (EFLU1190) beiliegende
Anleitung.
1. Die Spreizkabel hinter den vorderen und hinteren
Streben anbringen.
2. Die Schwimmer wie abgebildet montieren und dabei
die vordere Schwimmerstrebe und die hintere Strebe,
die dem Schwimmersatz beiliegen, verwenden.
3. Die 4 Platten und 6 Schrauben, die in Schritt 3 entfernt
wurden, montieren und festziehen.
Werkseinstellung Ruderhörner
Die Abbildung zeigt die Einstellung für Kunstflug. Dies
Position der Anlenkungen in den Ruderhörner hat direkten
Einfluss auf die Reaktionen des Flugzeuges.
ACHTUNG: Sollte die Anschlußposition nicht
entsprechend den Fähigkeiten des Piloten
gewählt worden sein, können unerwartete Reaktionen
des Flugzeuges die Folge sein. Dieses kann zu
Sachbeschädigung oder Körperverletzung führen.
Querruder Höhenruder
DE
Seitenruderder
