Einstellungen

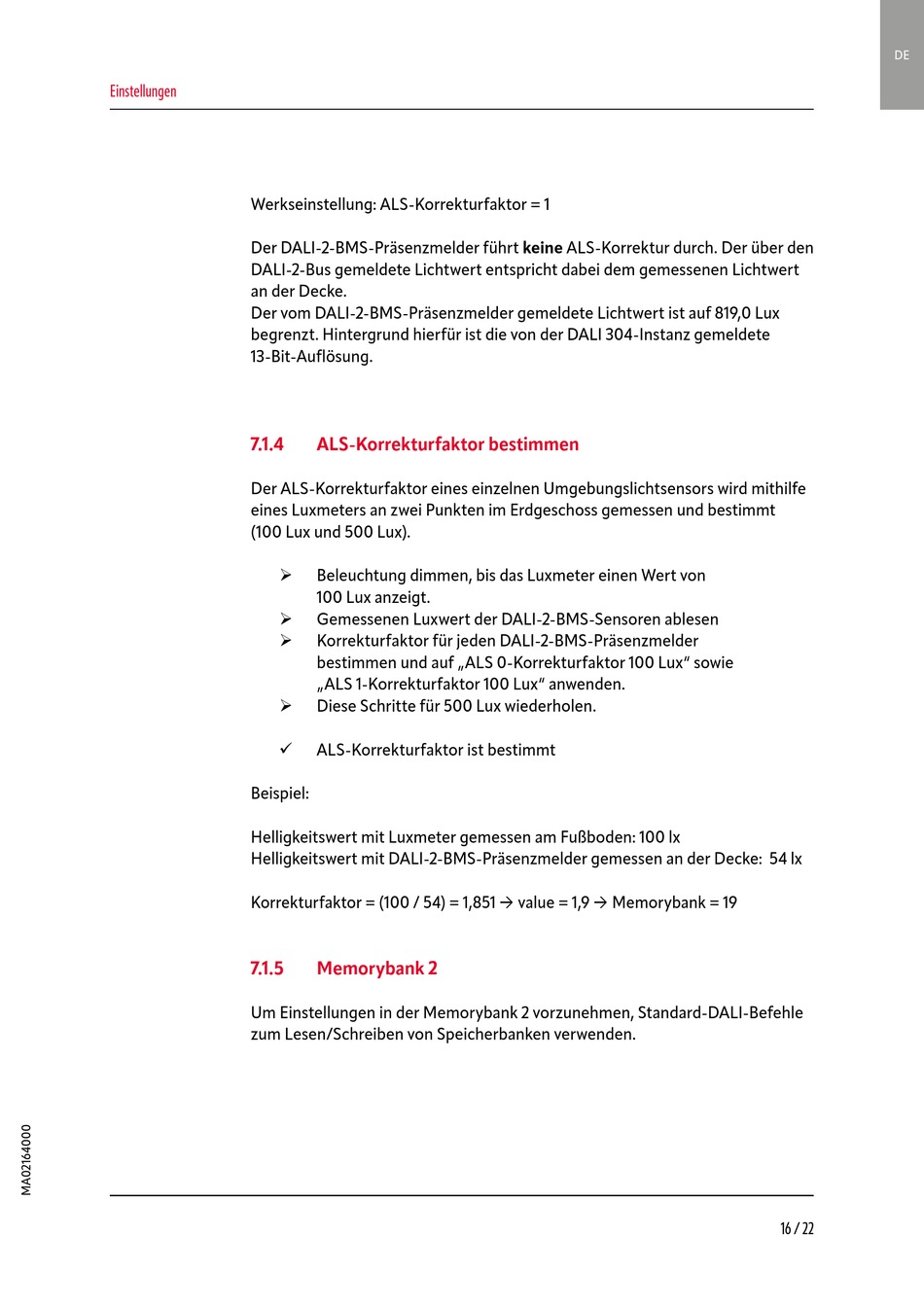

Werkseinstellung: ALS-Korrekturfaktor = 1
Der DALI-2-BMS-Präsenzmelder führt keine ALS-Korrektur durch. Der über den
DALI-2-Bus gemeldete Lichtwert entspricht dabei dem gemessenen Lichtwert
an der Decke.
Der vom DALI-2-BMS-Präsenzmelder gemeldete Lichtwert ist auf 819,0 Lux
begrenzt. Hintergrund hierfür ist die von der DALI 304-Instanz gemeldete
13-Bit-Auflösung.
7.1.4
Der ALS-Korrekturfaktor eines einzelnen Umgebungslichtsensors wird mithilfe
eines Luxmeters an zwei Punkten im Erdgeschoss gemessen und bestimmt
(100 Lux und 500 Lux).
¾
¾
¾
¾
9
Beispiel:
Helligkeitswert mit Luxmeter gemessen am Fußboden: 100 lx
Helligkeitswert mit DALI-2-BMS-Präsenzmelder gemessen an der Decke: 54 lx
Korrekturfaktor = (100 / 54) = 1,851
7.1.5
Um Einstellungen in der Memorybank 2 vorzunehmen, Standard-DALI-Befehle
zum Lesen/Schreiben von Speicherbanken verwenden.
ALS-Korrekturfaktor bestimmen
Beleuchtung dimmen, bis das Luxmeter einen Wert von
100 Lux anzeigt.
Gemessenen Luxwert der DALI-2-BMS-Sensoren ablesen
Korrekturfaktor für jeden DALI-2-BMS-Präsenzmelder
bestimmen und auf „ALS 0-Korrekturfaktor 100 Lux" sowie
„ALS 1-Korrekturfaktor 100 Lux" anwenden.
Diese Schritte für 500 Lux wiederholen.
ALS-Korrekturfaktor ist bestimmt
Memorybank 2
value = 1,9
Memorybank = 19
DE
16 / 22
