Anschluss

5.
¾
¾
DALI-2-BMS-Präsenzmelder anschließen:
¾
Klemmen-
belegung
DA+
DA-
Standardbetrieb mit optionaler Ansteuerung durch Schließtaster.
Leitungslänge von Taster zu Präsenzmelder maximal 30 m.
Anschluss
GEFAHR!
Lebensgefahr durch elektrischen Schlag!
Vor Anschluss netzseitig die Busspannungsversorgung (z. B. APC)
freischalten.
Spannungsfreiheit feststellen.

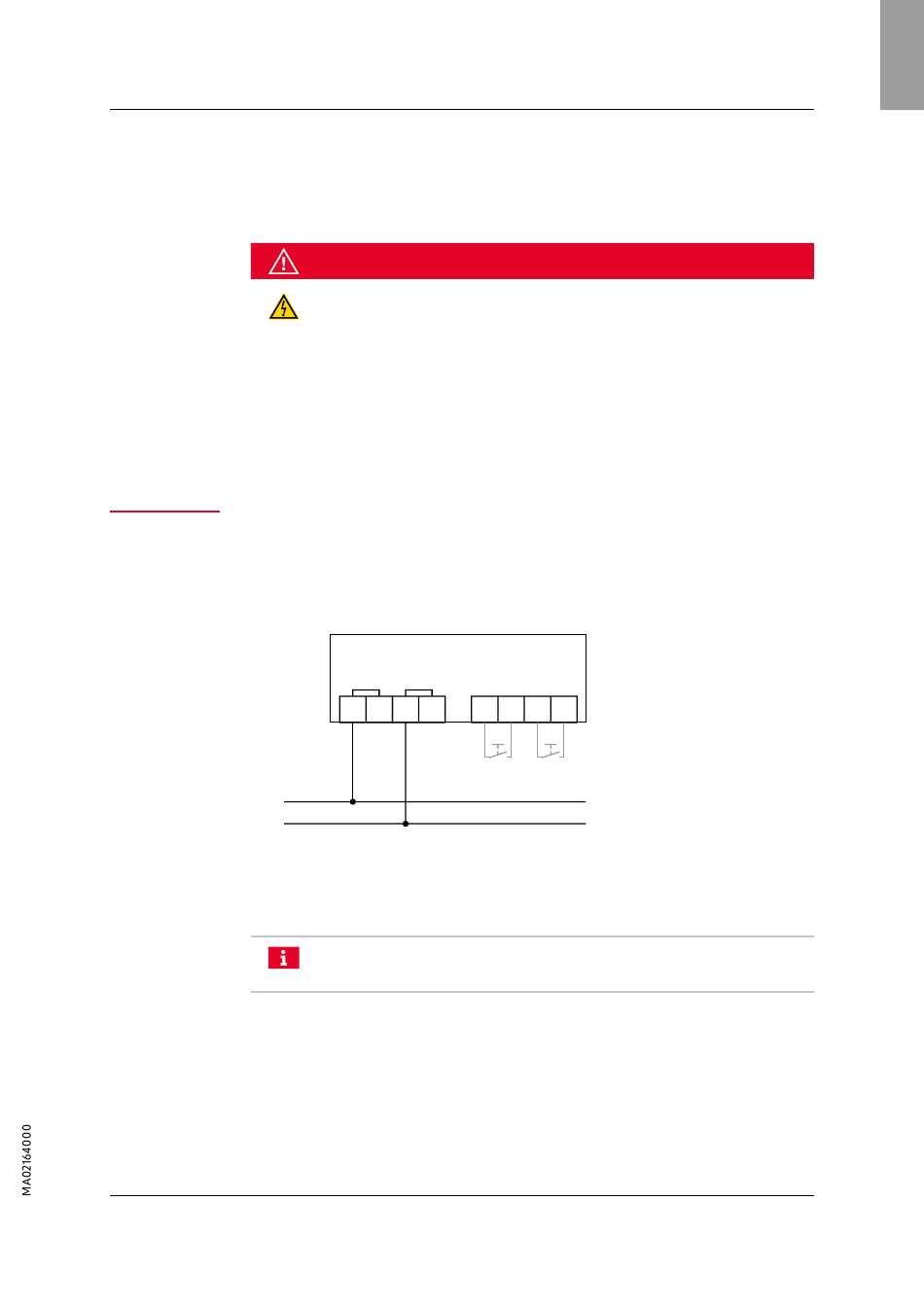

Folgenden Schaltplan und die Klemmenbelegung beachten:
DA DALI-2-Bus
S2 Taster 2
S1
Taster 1
DA DA DA DA
Die Länge der Installationsleitung bei einem Aderquerschnitt von
1,5 mm² darf 300 m nicht überschreiten.
S2 S2 S1 S1
