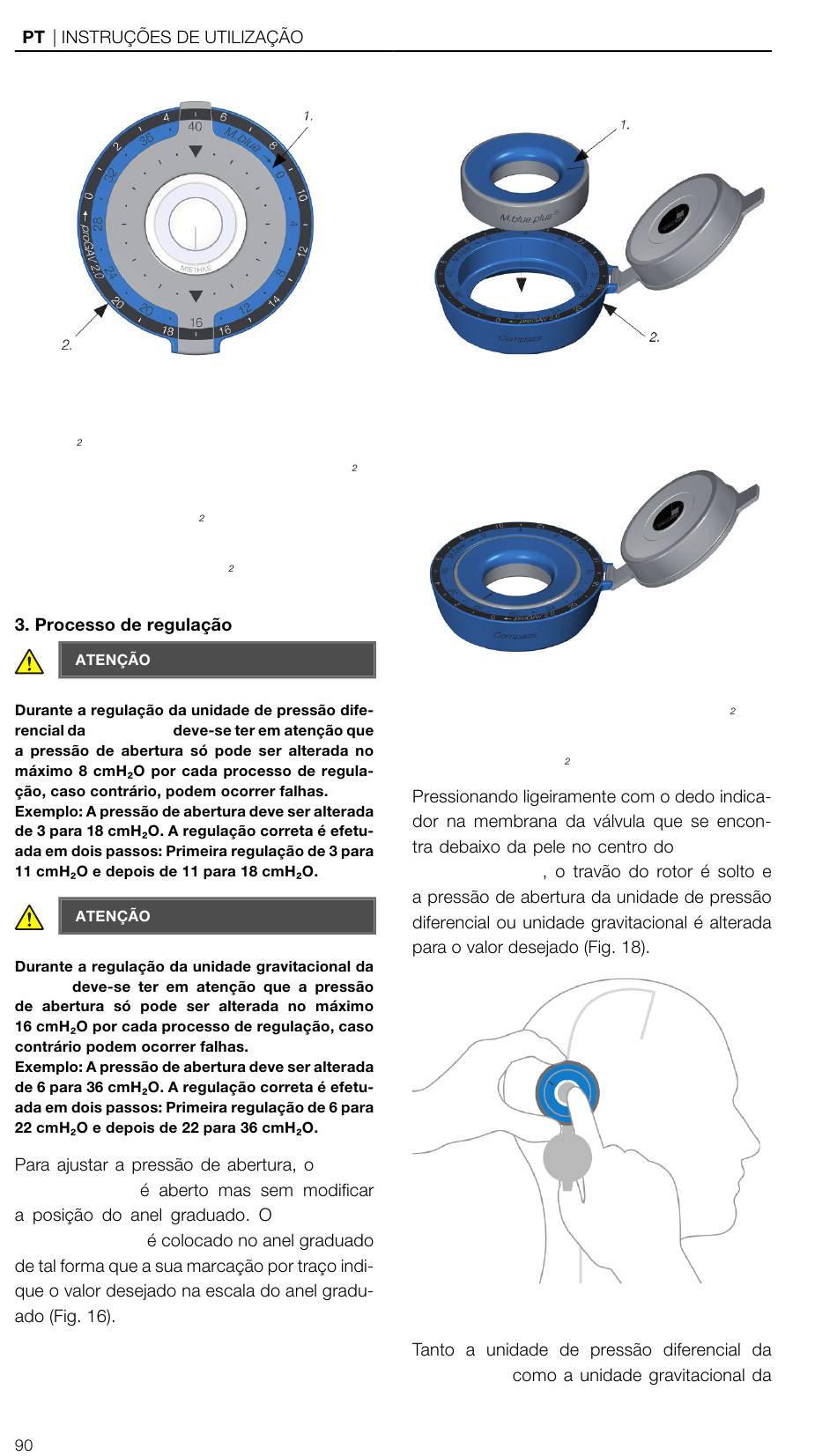

miethke M.blue plus XABO Gebrauchsanweisung Seite 90

Fig. 15: Anel graduado do M.blue plus Compass
1. Interior: Escala da unidade gravitacional M.blue de 0
a 40 cmH O (a pressão de abertura da unidade gravita-
cional M.blue é, na imagem exemplificativa, 16 cmH O)
2. Exterior: Escala da unidade de pressão diferencial
proGAV 2.0 de 0 a 20 cmH O (a pressão de abertura
da unidade de pressão diferencial proGAV 2.0 é, da
imagem exemplificativa, 17 cmH O)
proGAV 2.0
M.blue
plus Compass
Adjustment Ring
Fig. 16: Colocação do M.blue plus Adjustment Ring
1. M.blue plus Adjustment Ring, 2. Anel graduado
Fig. 17: Ajuste da unidade de pressão diferencial da
proGAV 2.0 na imagem exemplificativa 1 cmH O ou
ajuste da unidade gravitacional da M.blue na imagem
exemplificativa 32 cmH O.
Adjustment Ring
M.blue
M.blue plus
Fig. 18: Regulação com o M.blue plus Adjustment Ring
proGAV 2.0
M.blue plus ® XABO ®
M.blue plus
