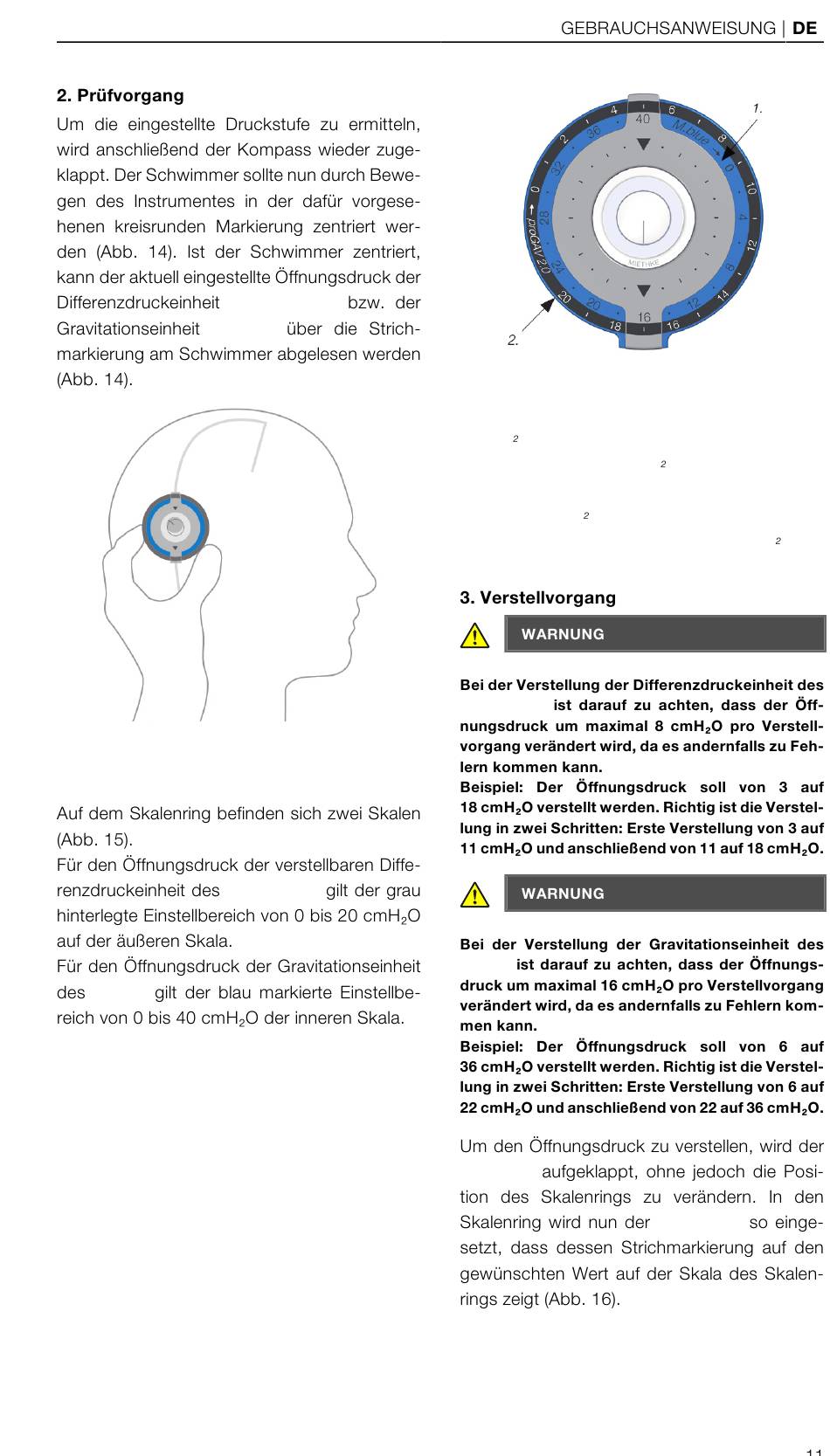

miethke M.blue plus XABO Gebrauchsanweisung Seite 11

M.blue plus ® XABO ®
(M.blue)
Abb. 14: Ermitteln der Druckstufe mit dem M.blue plus
Kompass
M.blue
(proGAV 2.0)
proGAV 2.0
Abb. 15: Skalenring des M.blue plus Kompass
1. Innen: Skala der M.blue Gravitationseinheit von 0 bis
40 cmH O (Öffnungsdruck der M.blue Gravitationsein-
heit ist im Bildbeispiel 16 cmH O)
2. Außen: Skala der proGAV 2.0 Differenzdruckeinheit
von 0 bis 20 cmH O (Öffnungsdruck der proGAV 2.0
Differenzdruckeinheit ist im Bildbeispiel 17 cmH O)
proGAV 2.0
M.blue
Kompass
Verstellring
