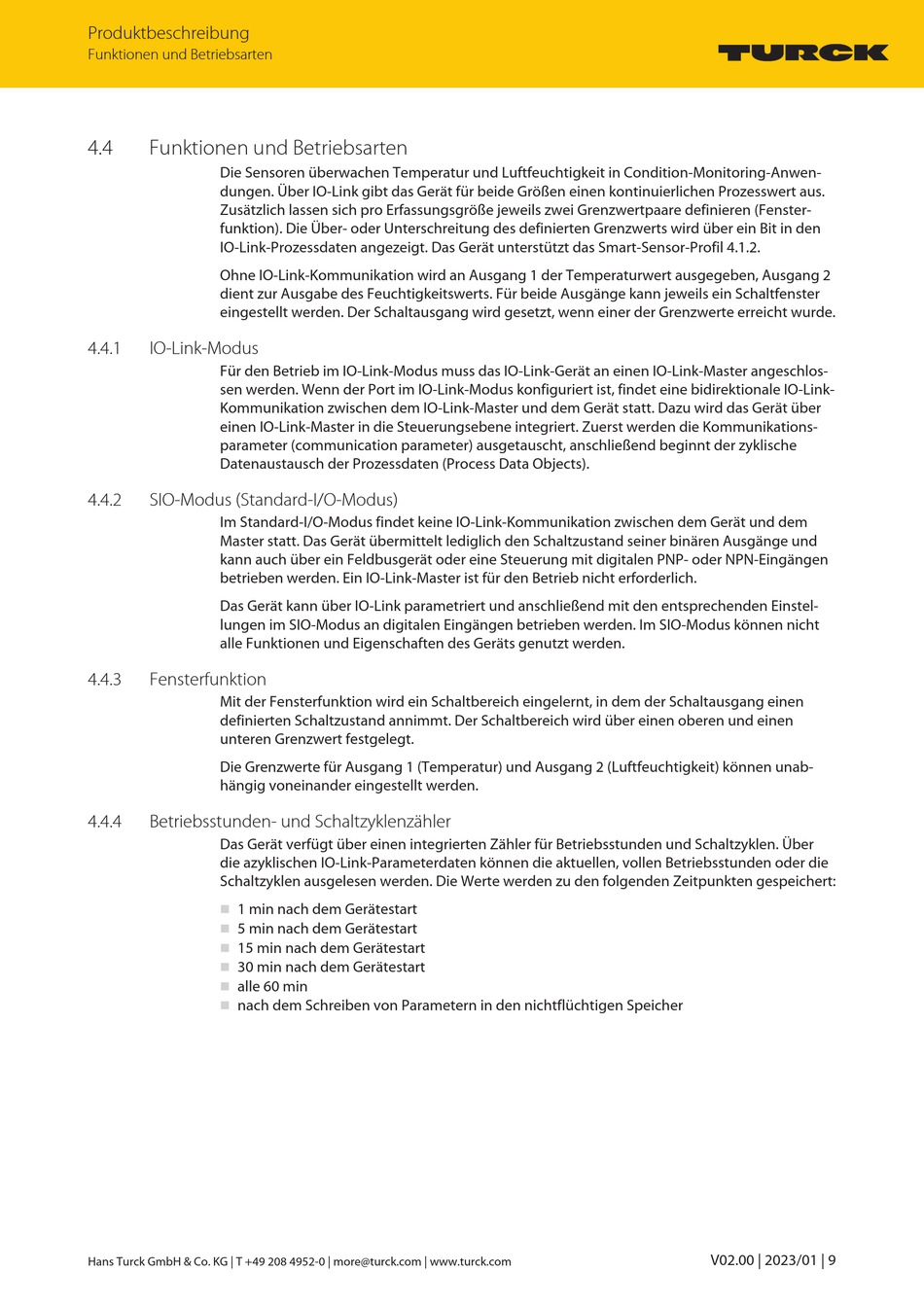

Produktbeschreibung
Funktionen und Betriebsarten
4.4
Funktionen und Betriebsarten
Die Sensoren überwachen Temperatur und Luftfeuchtigkeit in Condition-Monitoring-Anwen-
dungen. Über IO-Link gibt das Gerät für beide Größen einen kontinuierlichen Prozesswert aus.
Zusätzlich lassen sich pro Erfassungsgröße jeweils zwei Grenzwertpaare definieren (Fenster-
funktion). Die Über- oder Unterschreitung des definierten Grenzwerts wird über ein Bit in den
IO-Link-Prozessdaten angezeigt. Das Gerät unterstützt das Smart-Sensor-Profil 4.1.2.
Ohne IO-Link-Kommunikation wird an Ausgang 1 der Temperaturwert ausgegeben, Ausgang 2
dient zur Ausgabe des Feuchtigkeitswerts. Für beide Ausgänge kann jeweils ein Schaltfenster
eingestellt werden. Der Schaltausgang wird gesetzt, wenn einer der Grenzwerte erreicht wurde.
4.4.1
IO-Link-Modus
Für den Betrieb im IO-Link-Modus muss das IO-Link-Gerät an einen IO-Link-Master angeschlos-
sen werden. Wenn der Port im IO-Link-Modus konfiguriert ist, findet eine bidirektionale IO-Link-
Kommunikation zwischen dem IO-Link-Master und dem Gerät statt. Dazu wird das Gerät über
einen IO-Link-Master in die Steuerungsebene integriert. Zuerst werden die Kommunikations-
parameter (communication parameter) ausgetauscht, anschließend beginnt der zyklische
Datenaustausch der Prozessdaten (Process Data Objects).
4.4.2
SIO-Modus (Standard-I/O-Modus)
Im Standard-I/O-Modus findet keine IO-Link-Kommunikation zwischen dem Gerät und dem
Master statt. Das Gerät übermittelt lediglich den Schaltzustand seiner binären Ausgänge und
kann auch über ein Feldbusgerät oder eine Steuerung mit digitalen PNP- oder NPN-Eingängen
betrieben werden. Ein IO-Link-Master ist für den Betrieb nicht erforderlich.
Das Gerät kann über IO-Link parametriert und anschließend mit den entsprechenden Einstel-
lungen im SIO-Modus an digitalen Eingängen betrieben werden. Im SIO-Modus können nicht
alle Funktionen und Eigenschaften des Geräts genutzt werden.
4.4.3
Fensterfunktion
Mit der Fensterfunktion wird ein Schaltbereich eingelernt, in dem der Schaltausgang einen
definierten Schaltzustand annimmt. Der Schaltbereich wird über einen oberen und einen
unteren Grenzwert festgelegt.
Die Grenzwerte für Ausgang 1 (Temperatur) und Ausgang 2 (Luftfeuchtigkeit) können unab-
hängig voneinander eingestellt werden.
4.4.4
Betriebsstunden- und Schaltzyklenzähler
Das Gerät verfügt über einen integrierten Zähler für Betriebsstunden und Schaltzyklen. Über
die azyklischen IO-Link-Parameterdaten können die aktuellen, vollen Betriebsstunden oder die
Schaltzyklen ausgelesen werden. Die Werte werden zu den folgenden Zeitpunkten gespeichert:
1 min nach dem Gerätestart
n
5 min nach dem Gerätestart
n
15 min nach dem Gerätestart
n
30 min nach dem Gerätestart
n
alle 60 min
n
nach dem Schreiben von Parametern in den nichtflüchtigen Speicher
n
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
V02.00 | 2023/01 | 9
