11.1 APP 0,6–3,5

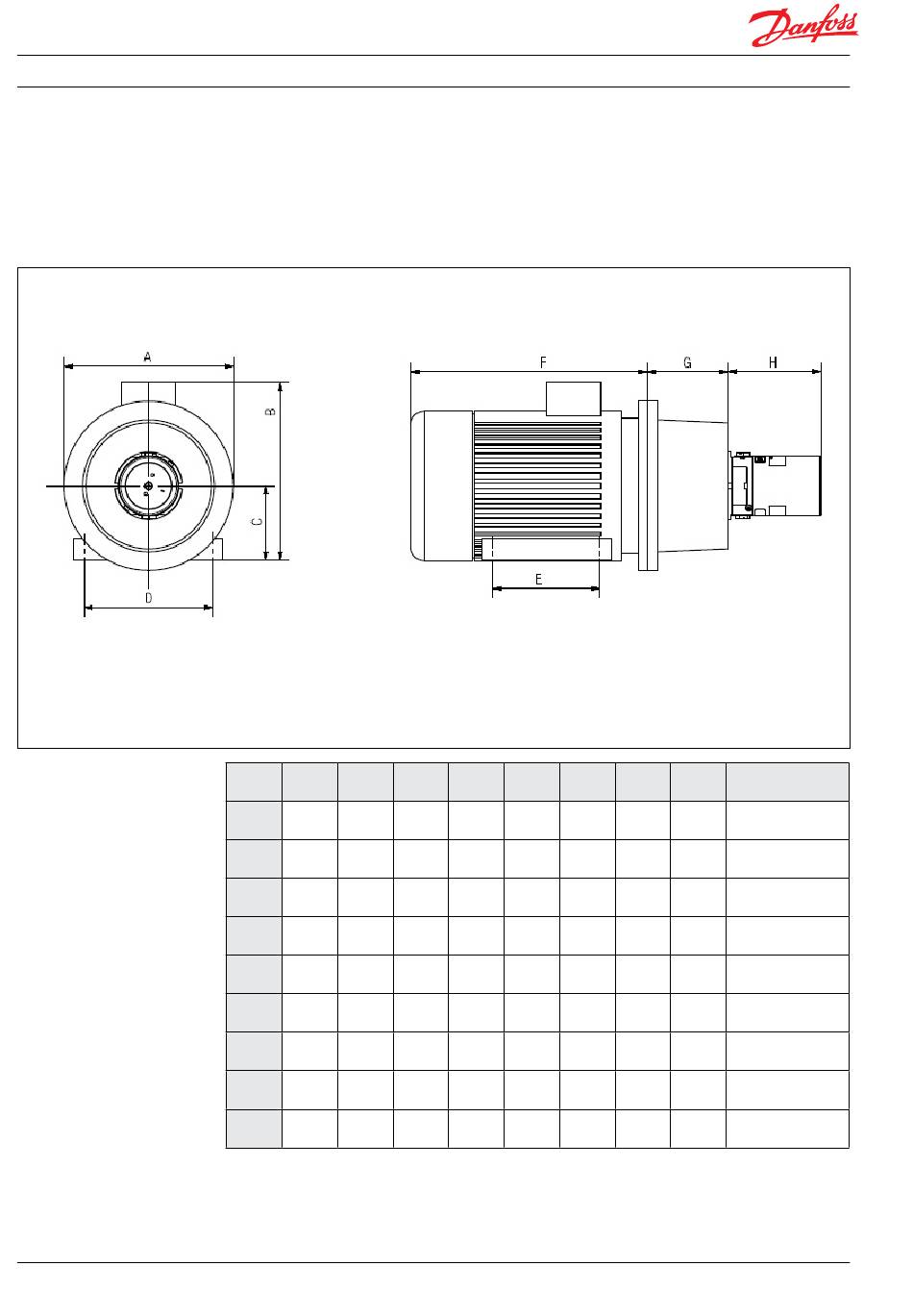

Die Beispiele der Baugruppen mit Motor gelten
nur für IEC-Motoren und -Kupplungen . Bitte
überprüfen Sie beim Auswählen der Pumpen-
und Motorgröße die erforderliche Motorleistung
und die notwendigen Abmessungen . Für eine
Beratung und ein Berechnungstool wenden Sie
sich bitte an Danfoss .
A mm B mm
Pumpe
(Zoll) (Zoll)
200 245
APP 0,6
(7,87) (9,64)
200 245
APP 0,8
(7,87) (9,64)
250 260
APP 1,0
(9,84) (10,23)
250 260
APP 1,5
(9,84) (10,23)
250 290
APP 1,8
(9,84) (11,42)
300 338
APP 2,2
(11,81) (13,31)
300 338
APP 2,5
(11,81) (13,31)
350 422
APP 3,0
(13,78) (17,40)
350 422
APP 3,5
(13,78) (17,40)
C mm D mm E mm F mm
(Zoll) (Zoll) (Zoll) (Zoll)
90 140 100 265
(3,54) (5,51) (3,94) (10,43)
90 140 125 290
(3,54) (5,51) (4,92) (11,42)
100 160 140 325
(3,94) (6,30) (5,51) (12,80)
100 160 140 325
(3,94) (6,30) (5,51) (12,80)
112 190 140 340
(4,41) (7,48) (5,51) (13,39)
132 216 140 403
(5,20) (8,50) (5,51) (15,87)
132 216 178 403
(5,20) (8,50) (7,01) (15,87)
160 254 210 505
(6,30) (10,0) (8,27) (19,88)
160 254 210 505
(6,30) (10,0) (8,27) (19,88)
180R9267 | AQ291128576527de-000902 | IOM APP Pumps 1.5-3.5
G mm H mm
IEC-Elektromotor
(Zoll) (Zoll)
100 131
1,5 kW, IEC 90S-2
(3,94) (5,16)
100 131
2,2 kW, IEC 90L-2
(3,94) (5,16)
120 131
3,0 kW, IEC 100L-2
(4,72) (5,16)
120 166
3,0 kW, IEC 100L-2
(4,72) (6,54)
120 166
4,0 kW, IEC 112M-2
(4,72) (6,54)
144 166
5,5 kW, IEC 132S1-2
(5,67) (6,54)
144 166
7,5 kW, IEC 132S2-2
(5,67) (6,54)
188 166
11 kW, IEC 160M1-2
(7,40) (6,54)
188 166
11 kW, IEC 160M1-2
(7,40) (6,54)
