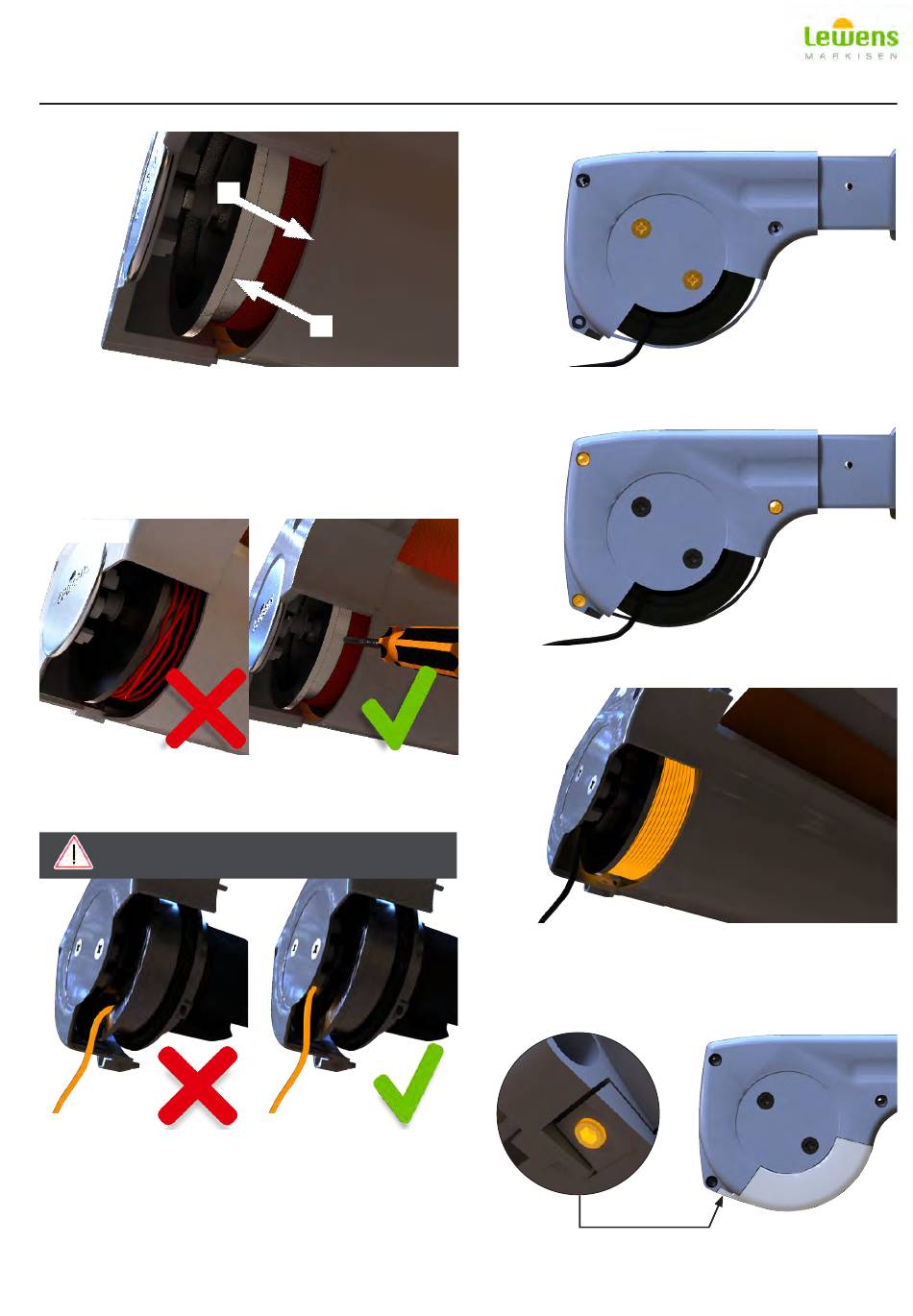

Abb. 18.
Fahren Sie die Beschattung aus und prüfen Sie während
der Fahrt das Wickelverhalten auf beiden Seiten.
Das Band legt sich je Wicklung nebeneinander (1), nach-
dem die erste Lage belegt ist, wird das Zugband umge-
lenkt und dann auf der zweiten Lage entgegengesetzt
aufgewickelt (2).
Abb. 19.
Das Zugband muss sich auf der Innenseite der Band-
scheibe befinden, ggf. unter Zuhilfenahme eines Schrau-
bendrehers nach „INNEN" drücken .
Beachten Sie die Kabelführung!
2
1
Abb. 20.
Montieren Sie die Befestigungsschrauben des Motors.
Abb. 21.
Montieren Sie die Seitenkappen.
Abb. 22.
Beachten Sie die Umwicklungszahl des Gurtbandes auf
der Gurtscheibe. Diese muss gleich der Umwicklungszahl
auf der Lagerseite sein.
Abb. 23.
Montieren Sie die Endkappe.
5
