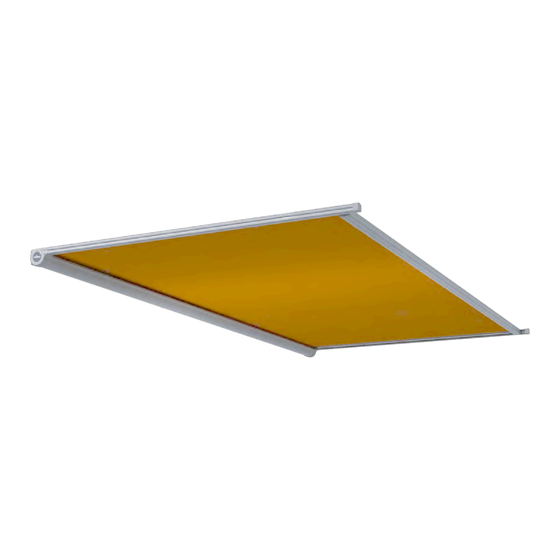

Lewens Ancona Reparaturanleitung

Tuchtausch
Vorschau ausblenden Andere Handbücher für Ancona:
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
Technische Änderungen vorbehalten.
Stand10.2021,Rev.0001
Tuchtausch
Ancona
Für die Sicherheit von Personen ist es wichtig, diese Anleitung vor der Montage zu lesen und zu befolgen. Die
Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht. Die Anleitung ist aufzubewahren und
muss bei einem eventuellen Verkauf der Anlage an den neuen Besitzer weitergereicht werden.
1.

1.1.
1.1.1.
1.1.2.
1.1.3.
Wichtige Sicherheitsanweisung!
Inhalt




Rolladen O. & M. Schröder OHG
Friederikastraße 12
44789 Bochum
Deutschland
Telefon: +49 (0)234 301077
Telefax: +49(0)234 331682
E-Mail: info@rollladen-schroeder.de
Internet: www.rollladen-schroeder.de
1
2
2
2
4
5

Werbung

loading

Verwandte Anleitungen für Lewens Ancona

Inhaltszusammenfassung für Lewens Ancona

  • Seite 1: Inhaltsverzeichnis

    Technische Änderungen vorbehalten.  Stand10.2021,Rev.0001 Tuchtausch Ancona Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anleitung vor der Montage zu lesen und zu befolgen. Die Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht.

  • Seite 2: Instandsetzungsarbeiten

    Dachprofils und entfernen es. Abb. 5. Demontieren Sie das Abdeckprofil. Abb. 2. Fahren Sie die Ancona ca. 30cm aus und lösen die Innen- sechskantschraube an der Innenseite beider Führungs- schienen. Sichern Sie die Vorspannung der beiden Federn durch je eine Arretierungsschraube.
  • Seite 3 Abb. 6. Abb. 10. Entfernen Sie die Seitenkappe. Ziehen Sie das Gehäuse aus den Führungsschienen her- aus. Motor muss in der Tuchwelle verbleiben! Abb. 7. Abb. 11. Entfernen Sie den Sticker auf der Antriebsseite, um an die Schrauben der Motorbefestigung zu gelangen. Drehen Sie die 3 Blechschrauben zur Befestigung der Abb. 8.

  • Seite 4: Tauschen Des Tuches

    Abb. 12. 1.1.2. Tauschen des Tuches Abb. 15. Ziehen Sie den Motor seitlich heraus. Abb. 13. Lösen Sie die Kederschrauben auf beiden Seiten im Aus- fallprofil. Abb. 16. Lösen Sie die Schrauben der Laufwagen auf beiden Sei- ten. Abb. 14. Ziehen Sie das Ausfallprofil seitlich ab. Abb. 17.

  • Seite 5: Montage Der Markise

    Abb. 18. 1.1.3. Montage der Markise Abb. 20. Lösen Sie die Kederdübel auf beiden Seiten der Tuchwel- le und ziehen Sie das Tuch seitlich heraus. Ziehen Sie das Ausfallprofil seitlich auf und schrauben Sie die Kederdübel wieder fest. Ziehen das neue Tuch in die Tuchwelle ein und schrauben die Kederdübel wieder fest.
  • Seite 6 Abb. 26. Beachten Sie die Kabelführung! Beachten Sie die Umwicklungszahl des Gurtbandes auf der Gurtscheibe. Diese muss gleich der Umwicklungszahl auf der Lagerseite sein. Abb. 23. Abb. 27. Montieren Sie die Befestigungsschrauben des Motors. Montieren Sie die Endkappe. Abb. 24. Abb. 28. Schieben Sie den Motor in die Tuchwelle und drehen Sie Montieren Sie das Dachprofil und die Schienen.
