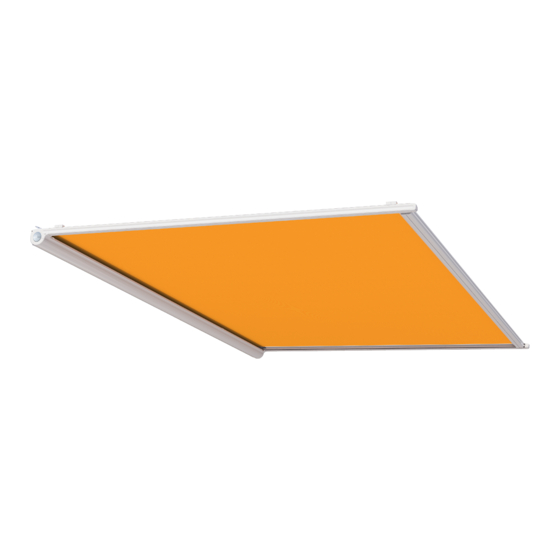

Technische Änderungen vorbehalten. Stand10.2021,Rev.0001 Motortausch Ancona Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anleitung vor der Montage zu lesen und zu befolgen. Die Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht.
Es dürfen nur Ersatzteile der Lewens Sonnen- schutz GmbH eingesetzt werden. Es empfiehlt sich die Arbeitsschritte mit min- destens 2 Personen durchzuführen. Fahren Sie die Ancona ca. 30cm aus und lösen die Innen- sechskantschraube an der Innenseite beider Führungs- schienen. Achtung! Hierzu muss die Markise demontiert werden.
Seite 3
Abb. 5. Abb. 8. Lösen Sie die Endkappe und entfernen Sie sie. Abb. 9. Sichern Sie die Vorspannung der beiden Federn durch je eine Arretierungsschraube. Lösen Sie die Schrauben der Motorbefestigung (1) und Abb. 6. die Schrauben der Seitenkappen (2). Abb. 10. Ziehen Sie das Gehäuse aus den Führungsschienen her- aus.
Abb. 11. 1.1.2. Tauschen des Motors Abb. 12. Drehen Sie die 3 Blechschrauben zur Befestigung der Gurtbandscheibe heraus. Diese befinden sich im 120° Ziehen Sie den Motor seitlich heraus. Abstand zueinander. Abb. 13. Schieben Sie den neuen Motor seitlich komplett in die Tuchwelle. Beachten Sie die Kabelführung am Motorlager! Kabel durch die Mitte des Motorlagers!
1.1.3. Montage der Markise Abb. 17. Abb. 14. Montieren Sie die Seitenkappen. Schieben Sie den Motor in die Tuchwelle und drehen Sie Abb. 18. die 3 Blechschrauben zur Befestigung der Gurtband- scheibe hinein. Abb. 15. Montieren Sie die Endkappe. Montieren Sie den Motor an der Seitenkappe. Abb. 19.
