2. Elektrische Anschlüsse
2.1 Die Netzspannungszuleitung
Die Netzspannungszuleitung für Beleuchtung bzw. Uhrwerkspeisung darf nur von einem konzessionierten
Elektriker verlegt werden. Es ist eine Zuleitung mit maximal 3 x 1,5 mm
Es ist in jedem Falle dieselbe Phase mit nur einer Sicherung für Licht und Uhr vorzusehen.
Der Zeit-Schalter für die Beleuchtung ist nach den baulichen Gegebenheiten zu setzen, die Speisung für die
Uhr ist permanent.
Für die Kabeldurchführung der Leitung für den Nebenuhrimpuls bzw. des DCF 77 – Funkempfängers ist
eine zweite Membran-Gummitülle vorhanden.
Anschlussbelegung und Steckverbindungen siehe Anschlussbild.

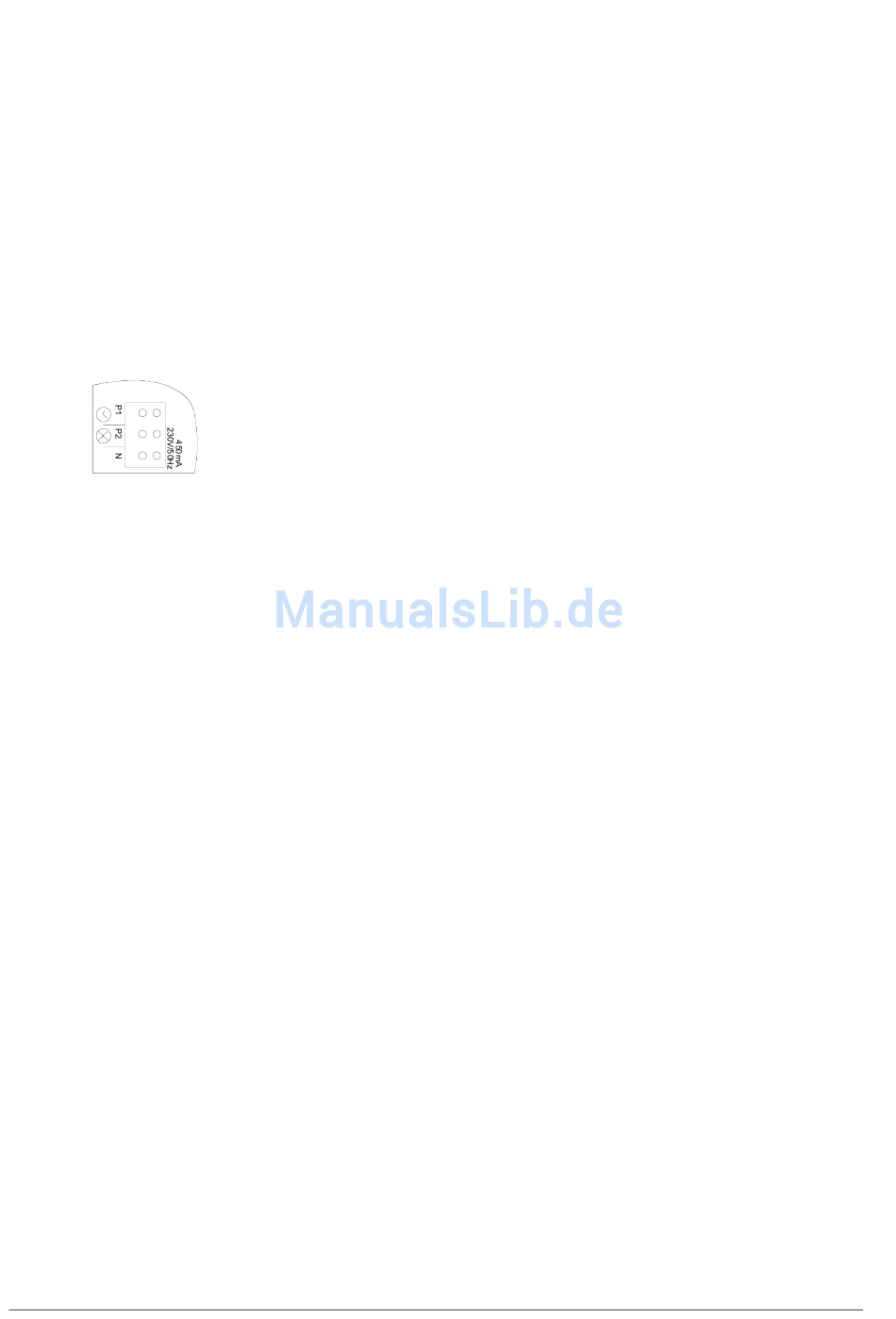

Print auf Montagearmatur:
Elektrische Anschlüsse:
- Autonome Uhren für Quarzuhrwerk (QU)
ML(B).QU.50.E, ML(B).QU.60.E, ML(B).QU.80.E
nach Anschlussbild mit Uhrwerk QU 192t
- Autonome Uhren für Synchronisation durch DCF-77 Zeitcode (FWU)
ML(B).FWU.50.3xx.E.xx, ML(B).FWU.60.3xx.E.xx, ML(B).FWU.80.E.3xx.xx
nach Anschlussbild mit Uhrwerk FWU 192t
- Autonome Uhren für Synchronisation durch GPS (GU)
ML(B).GU.50.E, ML(B).GU.60.E, ML(B).GU.80.E
nach Anschlussbild mit Uhrwerk GU 192t
- Nebenuhren für Minutenimpuls (A, F)
ML(B).A.50.E, ML(B).A.60.E, ML(B).A.80.E.
nach Anschlussbild mit Uhrwerk NU 90t
ML(B).F.50.E, ML(B).F.60.E, ML(B).F.80.E
nach Anschlussbild mit Uhrwerk NU 90t/SYN
- Nebenuhren für MOBALine ohne Netzspeisung (SAM, SFM)
ML(B).SAM.50.E, ML(B).SAM.60.E, ML(B).SAM.80.E
nach Anschlussbild mit Uhrwerk MLU 190t
ML(B).SFM.50.E, ML(B).SFM.60.E, ML(B).SFM.80.E
nach Anschlussbild mit Uhrwerk MLU 190t S 48
- Nebenuhren für MOBALine und Netzspeisung (SAM230, SFM230)
ML(B).SAM.50.E, ML(B).SAM.60.E, ML(B).SAM.80.E
nach Anschlussbild mit Uhrwerk MLU 190t 230
ML(B).SFM.50.E, ML(B).SFM.60.E, ML(B).SFM.80.E
nach Anschlussbild mit Uhrwerk MLU 190t S 230
- Nebenuhren für DCF- 77 Zeitcode und Netzspannung (SAA, SFA)
ML(B).SAA.50.E, ML(B).SAA.60.E, ML(B).SAA.80.E
nach Anschlussbild mit Uhrwerk BU 190t 230
ML(B).SFA.50.E, ML(B).SFA.60.E, ML(B).SFA.80.E
nach Anschlussbild mit Uhrwerk BU 190t S 230
© MOBATIME
- Netzanschluss für Uhrwerke
- Netzanschluss für Beleuchtung
- Neutralleiter
