Installationsanleitung

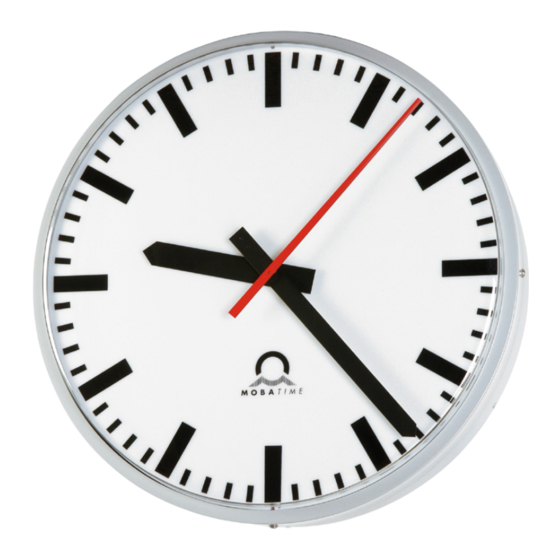

METROLINE- Industrieuhren, rund, einseitig, IP 54
Vor der Installation der Uhr bitte Anleitung vollständig durchlesen.
Hinweise zur Installationsanleitung
1. Die in dieser Bedienungsanleitung enthaltenen Angaben können jederzeit ohne vorherige
Ankündigung geändert werden.
2. Diese Bedienungsanleitung wurde mit grösster Sorgfalt erstellt, um alle Einzelheiten
hinsichtlich der Bedienung des Produktes darzustellen. Sollten Sie dennoch Fragen haben
oder Fehler in der Anleitung entdecken, nehmen Sie bitte mit uns Kontakt auf.
3. Wir haften nicht für direkte oder indirekte Schäden, die durch die Verwendung dieser
Bedienungsanleitung entstehen.
4. Lesen Sie diese Anleitung aufmerksam und benutzen Sie das Produkt erst dann, wenn Sie
alle Angaben für Installation und Bedienung richtig verstanden haben.
5. Die Installation darf nur durch ausgebildetes Fachpersonal durchgeführt werden.
6. Diese Publikation darf weder reproduziert, noch in einem Datensystem gespeichert oder in
irgendeiner Weise übertragen werden, auch nicht auszugsweise. Das Copyright liegt mit all
seinen Rechten bei BÜRK MOBATIME GmbH, D-78026 VS-Schwenningen.
© MOBATIME
TB-800428.05
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bürk Mobatime METROLINE TB-800428.05
Inhaltszusammenfassung für Bürk Mobatime METROLINE TB-800428.05
- Seite 1 Installationsanleitung METROLINE- Industrieuhren, rund, einseitig, IP 54 Vor der Installation der Uhr bitte Anleitung vollständig durchlesen. Hinweise zur Installationsanleitung 1. Die in dieser Bedienungsanleitung enthaltenen Angaben können jederzeit ohne vorherige Ankündigung geändert werden. 2. Diese Bedienungsanleitung wurde mit grösster Sorgfalt erstellt, um alle Einzelheiten hinsichtlich der Bedienung des Produktes darzustellen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Inhaltsverzeichnis ........................ 2 1. Montagerichtlinien ......................3 1.1 Wandbefestigung "W" ..........................3 1.2 Baupolizeiliche / behördliche Genehmigung....................3 1.3 Uhr öffnen ..............................3 1.4 Uhr schliessen..............................3 1.5 Reinigung..............................3 2. Elektrische Anschlüsse....................4 2.1 Die Netzspannungszuleitung ........................4 2.2 Interne Anschlüsse............................5 2.3 Autonome Quarz – Uhren (QU) ........................5 2.4 Autonome Funkuhren mit abgesetztem DCF 77 –... -
Seite 3: Montagerichtlinien
1. Montagerichtlinien 1.1 Wandbefestigung "W" ohne Beleuchtung mit Beleuchtung Ausführung ∅ Modell Modell 1-seitig 50 cm ML.xxx.50.3xx.E.xx MLB.xxx.50.3xx.E.xx 1-seitig 60 cm ML.xxx.60.3xx.E.xx MLB.xxx.60.3xx.E.xx 1-seitig 80 cm ML.xxx.80.3xx.E.xx MLB.xxx.80.3xx.E.xx ø 10,2 Kabeleinführungen Nenn- ∅ A ∅ 534 190 330 190 634 230 115 400 230 834 300 150 520 300 1.2 Baupolizeiliche / behördliche Genehmigung Vor der Montage der Uhr ist gegebenenfalls die baupolizeiliche / behördliche Genehmigung zur... -
Seite 4: Elektrische Anschlüsse
2. Elektrische Anschlüsse 2.1 Die Netzspannungszuleitung Die Netzspannungszuleitung für Beleuchtung bzw. Uhrwerkspeisung darf nur von einem konzessionierten Elektriker verlegt werden. Es ist eine Zuleitung mit maximal 3 x 1,5 mm vorzusehen. Es ist in jedem Falle dieselbe Phase mit nur einer Sicherung für Licht und Uhr vorzusehen. Der Zeit-Schalter für die Beleuchtung ist nach den baulichen Gegebenheiten zu setzen, die Speisung für die Uhr ist permanent. -
Seite 5: Interne Anschlüsse
- Nebenuhren für Serietelegramm und Netzspeisung (SAS, SFS) ML(B).SAS.50.E, ML(B).SAS.60.E, ML(B).SAS.80.E nach Anschlussbild mit Uhrwerk SU 190t 230 Seite 15/20 ML(B).SFS.50.E, ML(B).SFS.60.E, ML(B).SFS.80.E nach Anschlussbild mit Uhrwerk SU 190t S 230 Seite 15/20 - Nebenuhren für Tonfrequenz-Uhrwerk und Netzspeisung (SAT, SFT) ML(B).SAT.50.E, ML(B).SAT.60.E, ML(B).SAT.80.E nach Anschlussbild mit Uhrwerk ATBU 190t 230 Seite 15/20... -
Seite 6: Autonome Funkuhren Mit Abgesetztem Gps - Funkempfänger (Gu)
2.5 Autonome Funkuhren mit abgesetztem GPS – Funkempfänger (GU) GPS-Antenne GU 192t Batterie Lithium 250394 Die Antenne muss im Freien in horizontaler Position mit freier Sicht zum geographischen Horizont montiert werden. METROLINE–Uhren mit Funkuhrwerken GU 192 liegt zusätzlich eine separate, ausführliche Anleitung zur Inbetriebnahme bei (Bx –... -
Seite 7: Nebenuhren (Sax, Sfx)
2.7 Nebenuhren (SAx, SFx) mitgeltende Dokumente - Nebenuhren für DCF 77-Empfang und Netzspeisung (SAA, SFA) PL(B)N.SAA.50.E, PL(B)N.SAA.60.E, PL(B)N.SAA.80.E nach Anschlussbild mit Uhrwerk BU 190t 230 BB – 800 603 PL(B)N.SFA.50.E, PL(B)N.SFA.60.E, PL(B)N.SFA.80.E nach Anschlussbild mit Uhrwerk BU 190t S 230 BB –... -
Seite 8: Richten Der Uhr
3. Richten der Uhr 3.1 Nebenuhren Impulsgesteuert (NU 90t / NU 90t SYN) Knopf (A) eindrücken und drehen, bis Std.- und Min.-Zeiger auf der gewünschten Uhrzeit stehen. Niemals am Sekundenzeiger drehen, Zeiger richtet sich automatisch mit jedem Minutenimpuls! Bei Zeitdifferenz-Anzeige von 1 Minute: Stecker (B) umstecken und Minutenzeiger um 2 Minuten vorstellen. -
Seite 9: Anschlussbilder
6. Anschlussbilder Gezeigt sind nur die Anschlussbilder für die beleuchteten Nebenuhren-Modelle. Bei unbeleuchteten Modellen sind Vorschaltgerät, Starter und Anschlusskabel für die Ringröhre nicht vorhanden. 6.1 Autonome Uhr (QU, FWU, GU) Anschlussbild QU 192t FWU 192t GU 192t Bestell-Nr. ML(B).QU.xx.E ML(B).FWU.xx.E ML(B).GU.xx.E Vorschaltgerät Anschluss... -
Seite 10: Nebenuhr Für Minutenimpulse Ohne Synchronsekunde (A)
6.2 Nebenuhr für Minutenimpulse ohne Synchronsekunde (A) Anschlussbild NU 90t Bestell-Nr. MLB.A.xx.3xx.xx.E Werk 1 Imp. Minutenimpuls Vorschaltgerät Anschluss Ringröhre Anschluss Uhrwerk Starter (Minutenimpuls) Weiterführung Minutenimpuls Anschluss 3, 4 Eingang Zeitsignal Minutenimpuls Anschluss 1, 2 Netzanschluss 230V Ein- und Ausgang Anschluss Schutzerde ©... -
Seite 11: Nebenuhr Für Minutenimpulse Mit Synchronsekunde (F)
6.3 Nebenuhr für Minutenimpulse mit Synchronsekunde (F) Anschlussbild NU 90 / SYN Bestell-Nr. MLB.F.xx.3xx.xx.E Werk 1 Imp. Weiterführung Minutenimpuls Minutenimpuls Vorschaltgerät Anschluss Ringröhre Anschluss Uhrwerk Starter (Minutenimpuls) Weiterführung Minutenimpuls Anschluss 3, 4 Eingang Zeitsignal Minutenimpuls Anschluss 1, 2 Netzanschluss 230V Ein- und Ausgang Anschluss Schutzerde Anschluss Uhrwerk... -
Seite 12: Nebenuhr Für Mobaline (Sam, Sfm)
6.4 Nebenuhr für MOBALine (SAM, SFM) MOBALine Werk 1 Anschlussbild MLU 190 MLU 190t S 48 Stromversorgung 48V= (nur bei MLU 190t S 48) Bestell-Nr. MLB.SAM.xx.3xx.xx.E MLB.SFM.xx.3xx.xx.E Weiterführung MOBALine MOBALine Vorschaltgerät Anschluss Ringröhre Anschluss Uhrwerk Starter ( MOBALine ) Weiterführung MOBALine Anschluss 3, 4 Eingang Zeitsignal MOBALine... -
Seite 13: Nebenuhr Für Mobaline Und Netzspeisung (Sam230, Sfm230)
6.5 Nebenuhr für MOBALine und Netzspeisung (SAM230, SFM230) Anschlussbild MLU 190t 230 MLU 190t S 230 Werk 1 MOBALine Bestell-Nr. MLB.SAM230.xx.3xx.xx.E MLB.SFM230.xx.3xx.xx.E Weiterführung MOBALine MOBALine Vorschaltgerät Anschluss Ringröhre Anschluss Uhrwerk Starter ( MOBALine ) Weiterführung MOBALine Anschluss 3, 4 Eingang Zeitsignal MOBALine Anschluss 1, 2 Netzanschluss 230V... -
Seite 14: Nebenuhr Für Dcf-77 Funkführung (Saa, Sfa)
6.6 Nebenuhr für DCF-77 Funkführung (SAA, SFA) Anschlussbild BU 190t 230 BU 190t S 230 Bestell-Nr. MLB.SAA.xx.3xx.xx.E Werk 1 MLB.SFA.xx.3xx.xx.E DCF- Empfänger Vorschaltgerät Anschluss Ringröhre Anschluss Uhrwerk(e) Starter (Zeitsignal DCF 77) Eingang Zeitsignal DCF-77 Signal Anschluss 1, 2 Netzanschluss 230V Ein- und Ausgang Anschluss Uhrwerk (Stromversorgung 230V) -
Seite 15: Nebenuhr Für Audio-Tonfrequenz-Zeitcode (Sat, Sft)
6.7 Nebenuhr für Audio-Tonfrequenz-Zeitcode (SAT, SFT) Werk 1 Zeitcode Anschlussbild ATBU 190t 230 ITBU 190t S 230 ATBU: IRIG-B, AFNOR, DCF-FSK - Zeitcode Bestell-Nr. MLB.SAT.xx.3xx.xx.E Weiterführung ITBU: Minutenimpulse, MLB.SFT.xx.3xx.xx.E Zeitcode IRIG-B, AFNOR, Tonfrequenz DCF-FSK - Zeitcode Zeitcode Vorschaltgerät Anschluss Ringröhre Anschluss Uhrwerk Starter Weiterführung Zeitsignal... -
Seite 16: Nebenuhr Für Synchronisation Über Rs-485 (Sas, Sfs)
6.8 Nebenuhr für Synchronisation über RS-485 (SAS, SFS) Anschlussbild SU 190t 230 SU 190t S 230 Bestell-Nr. MLB.SAS.xx.3xx.xx.E MLB.SFS.xx.3xx.xx.E DC+ * RS 485/422 * DC-Speisung nur nötig, wenn Uhrwerke nicht Netzgespiesen werden. Vorschaltgerät Anschluss Ringröhre Anschluss Uhrwerk Starter (Zeitcode) Eingang Zeitcode Netzanschluss 230V Ein- und Ausgang... - Seite 17 © MOBATIME 17 / 20 800428.05...
- Seite 18 © MOBATIME 18 / 20 800428.05...
- Seite 19 © MOBATIME 19 / 20 800428.05...
- Seite 20 Technische Änderungen vorbehalten Stand Februar 2009 BÜRK MOBATIME GmbH Postfach 3760 D-78026 VS-Schwenningen Steinkirchring 46 D-78056 VS-Schwenningen Telefon (+49 7720) 8535 - 0 Telefax (+49 7720) 8535 - 11 Internet: http://www.buerk-mobatime.de E-Mail: buerk@buerk-mobatime.de © MOBATIME TB-800428.05...
