1. Montagerichtlinien

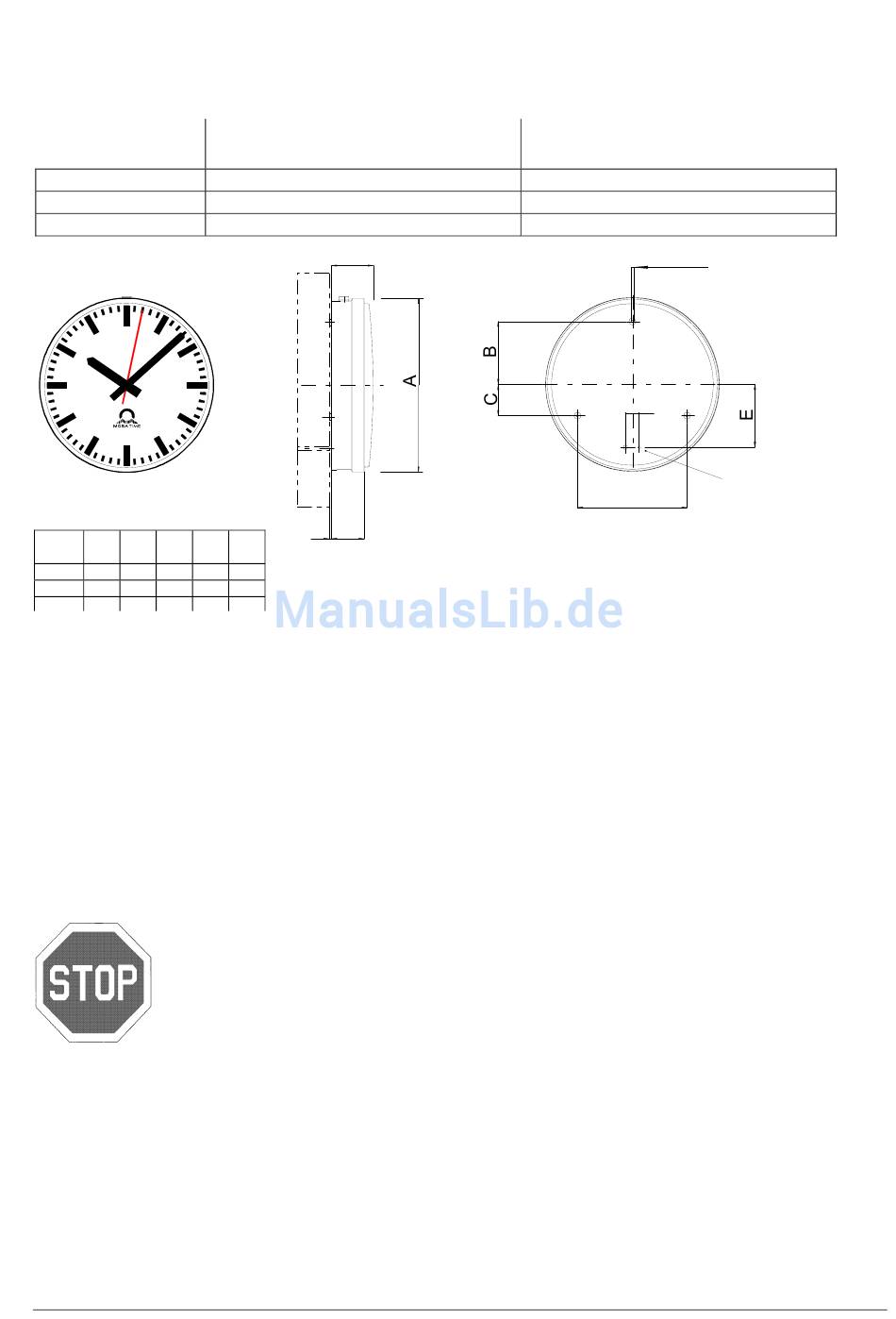

1.1 Wandbefestigung "W"
Ausführung ∅
1-seitig 50 cm
1-seitig 60 cm
1-seitig 80 cm
Nenn-
B
C
∅ A
∅
50
534 190
95
330 190
60
634 230 115 400 230
80
834 300 150 520 300
1.2 Baupolizeiliche / behördliche Genehmigung
Vor der Montage der Uhr ist gegebenenfalls die baupolizeiliche / behördliche Genehmigung zur
Anbringung einzuholen.
1.3 Uhr öffnen
Alle vier Schrauben am Deckring ganz herausschrauben. Deckring mit Deckglas und Zifferblatt nach vorne
abziehen. Steckverbindung(en) am Uhrwerk lösen.
Um eine Beschädigung der Ringröhre zu vermeiden, empfiehlt es sich, diese für die Dauer der Montage
auszubauen.
Selbstrichtende Uhrwerke: Zeiger nicht verstellen!
1.4 Uhr schliessen
Steckverbindung(en) zum Uhrwerk wieder herstellen. Deckring mit Deckglas und Zifferblatt über Gehäuserand
schieben, nach innen drücken und alle vier Schrauben eindrehen.
Hierbei darauf achten, dass die Kabel keine Schattenbildung auf dem beleuchteten Zifferblatt
verursachen.
1.5 Reinigung
Ggf. Glas mit feuchtem (Leder-) Tuch reinigen.
Niemals Lösungsmittel, sich verflüchtigende oder organische Reinigungsmittel verwenden.
© MOBATIME
ohne Beleuchtung
Modell
ML.xxx.50.3xx.E.xx
ML.xxx.60.3xx.E.xx
ML.xxx.80.3xx.E.xx
153
8
119
D
E
mit Beleuchtung
Modell
MLB.xxx.50.3xx.E.xx
MLB.xxx.60.3xx.E.xx
MLB.xxx.80.3xx.E.xx
3 / 20
ø
10,2
50
Kabeleinführungen
D
800428.05
