Montage
Die Motorsteuereinheit ist zum Einbau in eine handelsübli-
che UP-Schalterdose vorgesehen, empfohlen wird jedoch
eine UP-Verteilerdose ø70 mm.
■
In dieser Dose dürfen nur Leitungen verlegt werden, die
der Verkabelung der Motorsteuereinheit dienen.
Der elektrische Anschluss der Motorsteuereinheit erfolgt
nach umseitigem Anschlussplan.
Handhabung der Federkraftklemmen

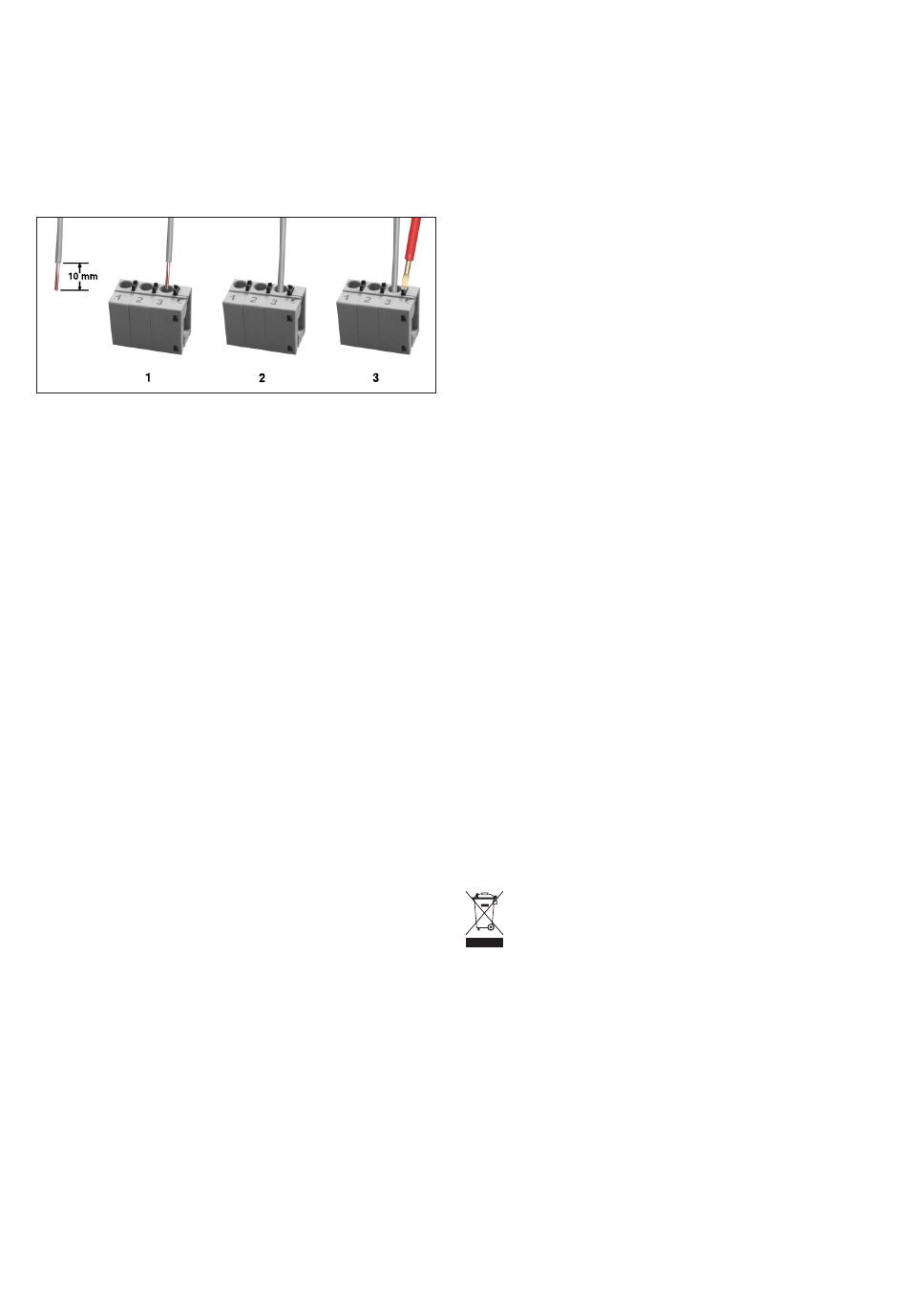

Abb. 2 Anschließen und Lösen der Leitungsverbindungen
Nach dem Abisolieren der Ader wird diese in die Klemme
hineingedrückt (1), bis die Isolierung der Ader in die Klem-
me eintaucht und der Leiter sicher in der Klemme gehalten
wird (2). Zum Lösen der Verbindung muss die entspre-
chende Entriegelungstaste mit einem Schraubendreher bis
zum Anschlag eingedrückt und dann der Leiter aus der
Klemme herausgezogen werden (3).
Erstinbetriebnahme
Nach Abschluss der Montage und Anlegen der Versor-
gungsspannungen ist das Gerät betriebsbereit.
Funktion
Örtliche Bedienung bei Variante "ZL"
Der Sonnenschutz fährt nach Betätigung des örtlichen Be-
dienelementes in die entsprechende Richtung und stoppt
nach 2 Sekunden. Bleibt das Bedienelement darüber
hinaus betätigt, geht die Steuerung in die Selbsthaltung.
Die Taste kann danach losgelassen werden. Die Sonnen-
schutzeinrichtung fährt bis Ablauf der fest eingestellten
Laufzeit von 3 Minuten in Richtung Endposition hoch bzw.
tief. Um die Selbsthaltung zu löschen und den Motor zu
stoppen, muss die dem Fahrbefehl entgegengesetzte Taste
kurz betätigt werden. Um die Lamellen eines Raffstores nur
zu wenden muss eine Taste kürzer als 2 Sekunden betätigt
werden.
Örtliche Bedienung bei Variante "PL"
Die Steuerung Ihres Rollladens oder Fensters geht nach
Betätigung des örtlichen Bedienelementes sofort in die
Selbsthaltung und fährt bis Ablauf der fest eingestellten
Laufzeit von 3 Minuten in Richtung Endposition hoch bzw.
tief. Um die Selbsthaltung zu löschen und die Fahrbewe-
gung zu stoppen muss eine der Tasten ("Hoch" oder "Tief")
kurz betätigt werden.
Hinweis zum Bedienelement
Für das örtliche Bedienelement muß ein Jalousietaster bzw.
ein Taster mit Wechselkontakt und Mittelstellung "AUS"
verwendet werden.
Zentrale Bedienung
Für die Dauer einer Zentralbedienung ist die örtliche
Bedienung gesperrt, dabei wird eine eventuell vorhandene
Selbsthaltung gelöscht.
2
Technische Änderungen behalten wir uns vor
Hinweis Laufzeit
Erreicht der Antrieb den Endschalter nicht innerhalb von 3
Minuten, wird dieser automatisch abgeschaltet, egal ob ein
örtlicher oder ein zentraler Fahrbefehl vorlag.
Gruppenbildung
Mehrere MSE können über die Steuerleitung als Gruppe
geschaltet und zentral über einen Taster bedient werden
(siehe Anschlussplan).
Hinweis Verriegelung
Soll ein externer potentialfreier Schalter oder Reed-Schalter
zur Verriegelung, z.B. Ihres Sonnenschutzes mit einem
Fenster, an die Motorsteuereinheit angeschlossen wer-
den, so muss die Kurzschlußbrücke zwischen S1.1 und
S1.2 (siehe Anschlussplan) entfernt und der Schalter
dort angeschlossen werden. Der Sonnenschutz oder das
Fenster kann dann nur bedient werden, wenn der Schalter
geschlossen ist.
Wartung
Innerhalb des Geräts befinden sich keine zu wartenden
Teile. Bei einer Funktionsstörung darf die eingebaute Fein-
sicherung nur von einer zugelassenen Elektrofachkraft
ausgewechselt werden.
Reinigung
Reinigen Sie das Gehäuse mit einem trockenen weichen
Tuch. Verwenden Sie keine Spül- bzw. Reinigungsmittel, Lö-
sungsmittel, scheuernde Substanzen oder Dampfreiniger!
Haftung
Bei Nichtbeachtung der in dieser Anleitung gegebenen
Produktinformation, bei Einsatz außerhalb des vorgesehe-
nen Verwendungszweckes oder bei nicht bestimmungsge-
mäßem Gebrauch kann der Hersteller die Gewährleistung
für Schäden am Produkt ablehnen. Die Haftung für Fol-
geschäden an Personen oder Sachen ist in diesem Fall
ebenfalls ausgeschlossen. Beachten Sie auch die Angaben
in der Bedienungsanleitung Ihres Sonnenschutzes. Die au-
tomatische oder manuelle Bedienung des Sonnenschutzes
bei Vereisung sowie die Nutzung des Sonnenschutzes bei
Unwettern kann Schäden verursachen und muss vom Be-
treiber durch geeignete Vorkehrungen verhindert werden.
Pflichten zur Entsorgung von Elektrogeräten
Durch die Kennzeichnung mit diesem Symbol wird
im Rahmen der gesetzlichen Bestimmungen auf fol-
gende Pflichten hingewiesen:
Dieses Elektrogerät ist durch den Besitzer getrennt vom
unsortierten Siedlungsabfall zur weiteren Verwertung zu
entsorgen.
Altbatterien und Altakkumulatoren, die nicht vom Altge-
rät umschlossen sind, sowie Lampen, die zerstörungs-
frei aus dem Altgerät entnommen werden können, sind
getrennt zu entsorgen.
Vertreiber der Elektrogeräte oder Entsorgungsbetriebe
sind zur unentgeltlichen Rücknahme verpflichtet.
Im Elektrogerät enthaltende personenbezogene Daten
sind vor der Entsorgung eigenverantwortlich zu löschen.
