NEDERLANDS

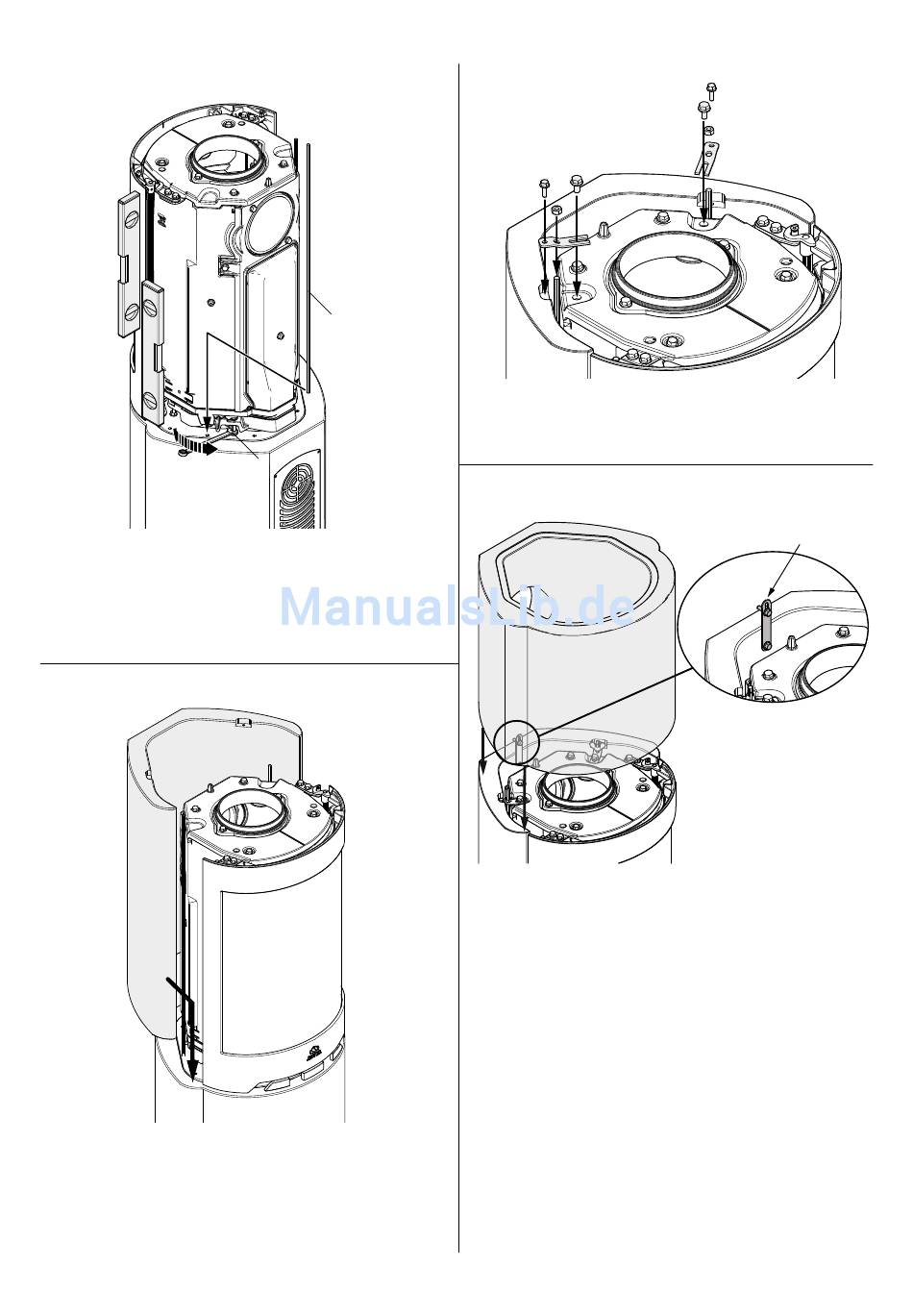

Fig. 11
7. Stel de verbrandingskamer horizontaal af, zodat deze gelijk
loopt met de voorkant van de basis.
8. Zet en verstel de verbrandingskamer verticaal met
de boutjes (fig. 11 A). NB: Het is zeer belangrijk dat de
verbrandingskamer verticaal waterpas staat!
9. Monteer de 2 lange getapte staven (fig. 11 B).
Fig. 12
10. Monteer het achterste deel van de schouw. Zorg ervoor dat
deze is uitgelijnd met de basis. Gebruik het acryl lijm voor het
lijmen van het achterste gedeelte.
92
B
A
Fig. 13
11. Monteer de haken aan de bovenzijde van het achterste deel
van de schouw en de inzet. Bevestig de lange draadeinden
met de vleugelmoeren.
Fig. 14
12. Monteer het bovenste deel van de schouw. Zorg ervoor dat
is uitgelijnd met de achterzijde. Lijm het bovenste deel naar
het achterste deel met het meegeleverde acryl lijm. Monteer
de beugel (A) naar achteren en bovenkant van de schouw
aan elkaar vast.
