3.3.
Schritt 2: Abgas-und Zuluft Anschluss
3.3.1. Anschluss der Verbrennungs-Zuluft bei raumluftunabhängigem Betrieb:
Die Zuluft kann vertikal nach unten oder horizontal nach hinten, mittels handelsübli-
chem Alu-Flex Rohr NW100, dicht angeschlossen werden.
Wir empfehlen einen Querschnitt von Ø125mm für die Luftluftleitung.

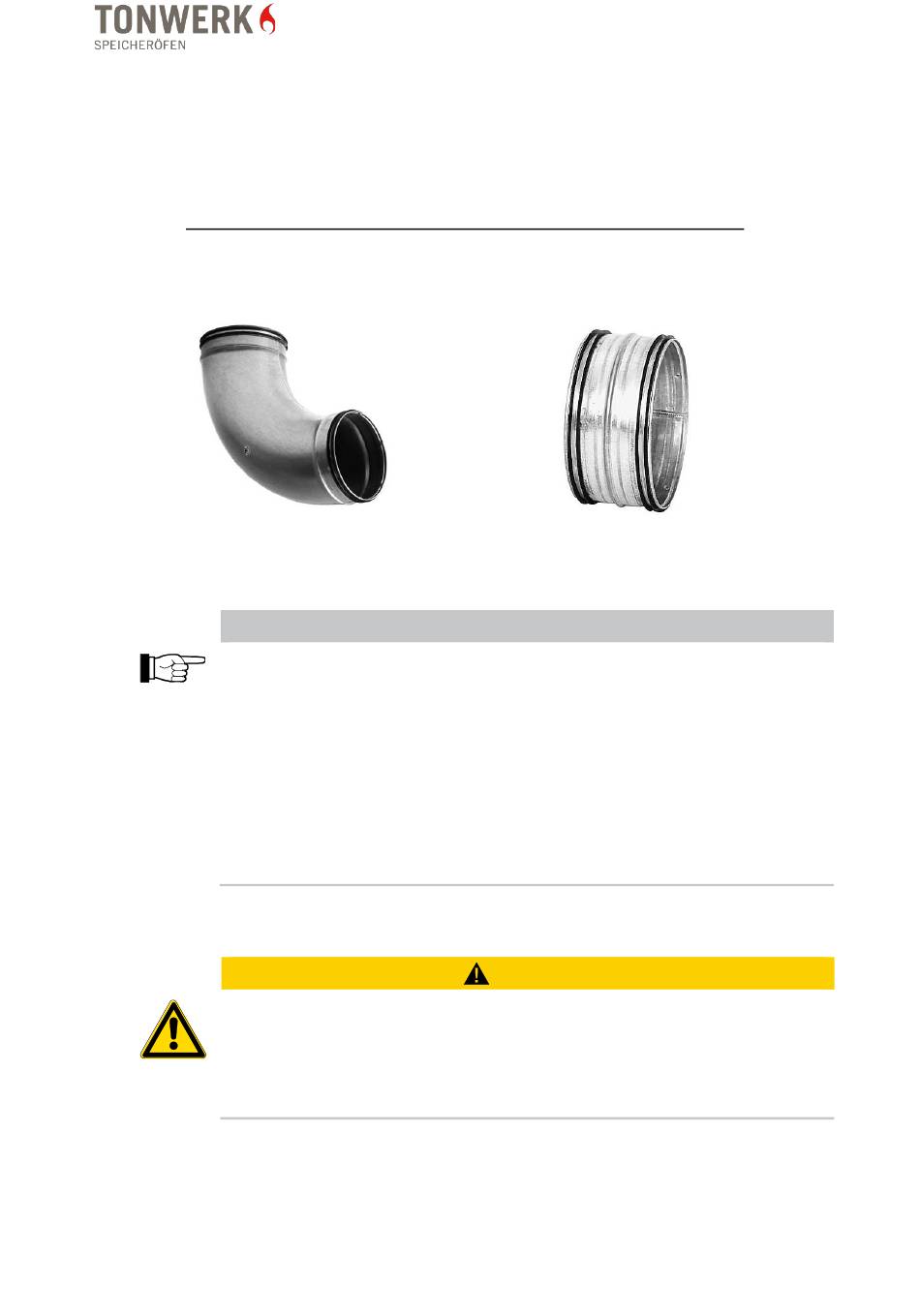

Bei Anschluss der Zuluft nach hinten ist der passende Lindab Anschlusswinkel zu
bestellen.
Der Anschluss des T-TWO ist mit einem handelsüblichen Anschlussstutzen mit Dicht-
lippe ausgestattet, welche ein herausrutschen des Alu-Flex Rohres verhindert.
Der freie Querschnitt von mindestens 100 mm darf nicht vermindert werden.
Wir empfehlen einen Querschnitt von 125mm. Bei einer bauseitigen Ver-
rohrung oder Kanalgestaltung des Zuluft Querschnittes ist eine Schornstein-
und Funktionsberechnung durchzuführen und das Gelingen durch Probefeu-
erungen zu gewährleisten.
Es ist vor allem bei Anschlüssen an der Aussenfassade zu beachten, dass die
Zuluft Leitungen bauseits ausreichend gedämmt sind um Kondensat Bildung
zu vermeiden.
Wichtig!
Bei langen Zuluft Leitungen> 3 Meter Länge oder mehreren Richtungsände-
rungen (Bögen) ist mittels angepasster Dimensionierung der Strömungswi-
derstand auszugleichen. Es wird empfohlen, mit dem Schornsteinberech-
nungsprogramm die Dimension der Zuluft Leitung zu berechnen
Hinweis
WICHTIG
