Montage-, Inbetriebnahme- und Bedienungsanleitung ThermoDual FLS Mini
4 Funktion
4.1 Funktion
Durchflusssysteme stellen erwärmtes Trinkwasser bei Bedarf zur
Verfügung.
Über einen Durchflusswassererwärmer wird das dem Kalt-
wasseranschlus zufließendes Wasser auf Sollwert erwärmt und dem
Verbraucher bereitgestellt.
Über die elektronische Regelung (ECL310) werden die relevanten
Temperaturen gemessen und die Sollwerte in allen Betriebszuständen
konstant gehalten.
Hierzu wird die Heizungspumpe in der Drehzahl beeinflusst.
Über die Regulierung der primärseitigen Wärmezufuhr wird die
Auslauftemperatur auf der Trinkwasserseite so angepasst, dass sie
immer dem vorgegebenen Sollwert entspricht.

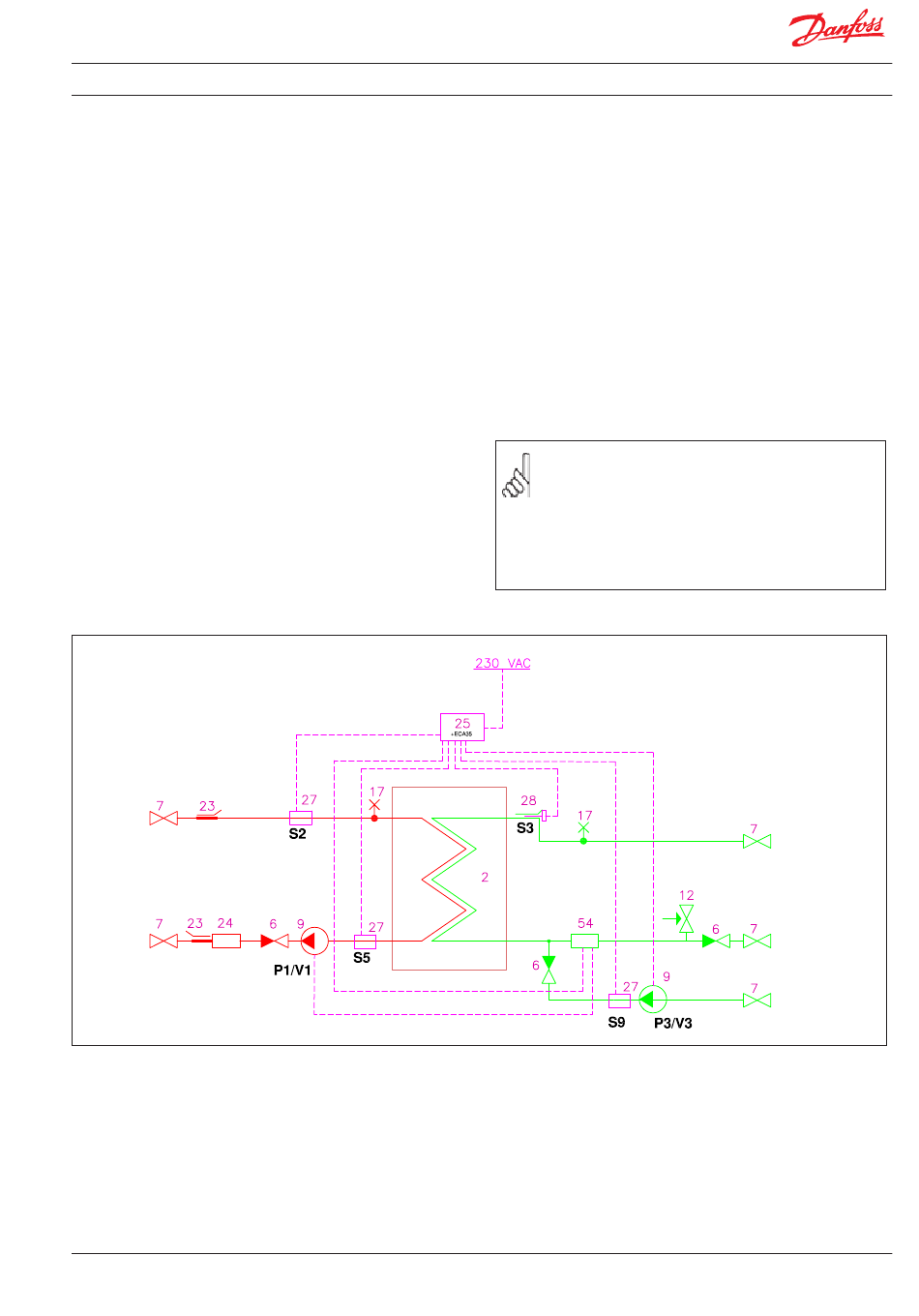

FW, PRIMÄR
Vorlauf
FW, PRIMÄR
Rücklauf
2.
Plattenwärmeübertrager
6.
Rückschlagventil
9.
Umwälzpumpe P1/V1, P2, P3/V3= Komponentenbezeichnung in Elektrodiagramm
12.
Sicherheitsventil
17.
Entlüfter
23.
Fühlertasche
24.
Passstück für WMZ
25.
Regler ECL Comfort 310
27.
Anlege- / Aussenfühler ESMC
28.
Tauchfühler ESMU
54.
Durchflusssensor
DKDHR
AQ442051767024de-000101
© 02/2023
Kurzzeitige Bedarfsspitzen werden am Strömungssensor (F1)
registriert, um so schnell eingreifen zu können und große Tem-
peraturschwankungen zu vermeiden.
Das ausgekühlte Zirkulationswasser aus dem Rohrnetz wird ständig
im Durchflusswassererwärmer, auch in Zeiten der Zapfruhe,
nachgewärmt und über die Temperaturkontrolle (Fühler) in der
Menge über die geregelte Zirkulationspumpe so beeinflusst, dass
nur die notwendige Menge fließt, um im Netz den Sollwert konstant
zu halten.
Der Wärmebedarf für die Bedarfsspitzen ist durch die
Heizwasserpufferung im Speicher oder einen ausreichend großen
Anschlusswert sicherzustellen.
Zur Kontrolle der Zirkulationswassermenge ist ein Regulierventil mit
Durchflussanzeige (Taco-Setter) vorhanden. Zur Entleerung der
Anlage bei geschlossenen Netzarmaturen sind Entleerungsventile
vorhanden.
Hinweis!
der Betrieb der Anlage mit einer geregelten Heizungspumpe
(HPU) ist nur bei Differenzdruckfreiheit zwischen dem Primär
Vorlauf und dem Primär Rücklauf möglich.
F1 =Komponentenbezeichnung in Elektrodiagramm
