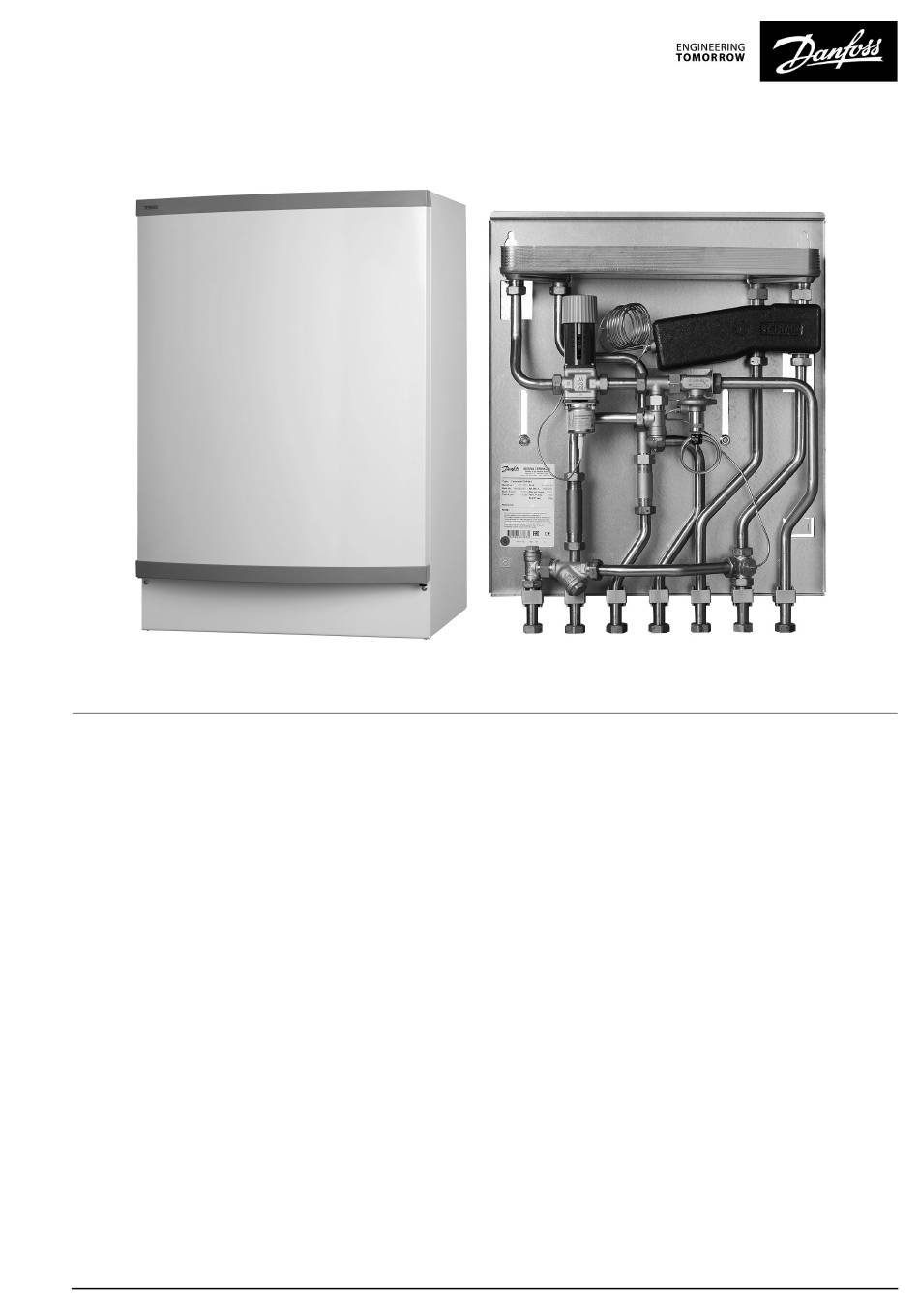

Betriebsanleitung
Termix VMTD-F-B
1.0 Inhaltsverzeichnis
1.0 Inhaltsverzeichnis ............................................ 1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.0 Funktionsbeschreibung.................................... 3
3.0 Sicherheitshinweise ......................................... 4
3.1
Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4.0 Montage.......................................................... 6
4.1
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.2
Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.3
Elektrische Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
5.0 Aufbau ............................................................ 10
5.1
Aufbau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
5.2
Schematische Darstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6.0 Regelkomponenten.......................................... 12
6.1
Heizkreis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.2
Trinkwasser-Temperaturregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.3
Sonstiges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6.4
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7.0 Fehlersuche .................................................... 17
7.1
Allgemeine Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.2
Fehlersuche: WW-Versorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7.3
Problemlösung Heizung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
7.4
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
© Danfoss | 2019.04
8.0 Erklärung ........................................................ 22
8.1
Konformitätserklärung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
VI.CW.C5.03 / LTY40110 | 1
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Danfoss Termix VMTD-F-B
Inhaltszusammenfassung für Danfoss Termix VMTD-F-B
-
Seite 1: Inhaltsverzeichnis
Entsorgung ............21 © Danfoss | 2019.04... - Seite 2 Betriebsanleitung Termix VMTD-F-B VI.CW.C5.03 / LTY40110 2 | © Danfoss | 2019.04...
-
Seite 3: Funktionsbeschreibung

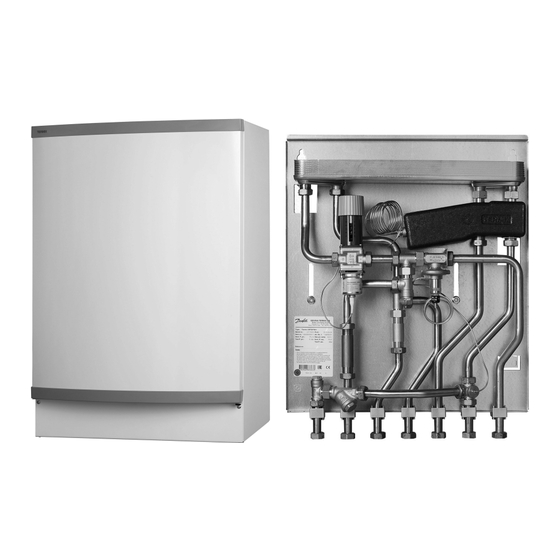

2.0 Funktionsbeschreibung Fernwärmestation für direkte Heizung und Trinkwassererwär- mung im Durchfluss. Anwendung Die Termix VMTD-F-B ist eine kompakte Wohnungsstation mit integrierter Trinkwassererwärmung und einem differenzdruckgeregelten Heizkreis. Die Termix VMTD-F-B eignet sich für den Einsatz in Ein- und Mehrfamilienhäusern, sowie für dezentrale Heizsysteme. -
Seite 4: Sicherheitshinweise
Wegen der Erschütterungen während des Transports müssen alle REACH Flanschanschlüsse und Schraubverbindungen sowie sämtliche Sämtliche Produkte der Danfoss A/S Serie erfüllen die elektrischen Klemm- und Schraubanschlüsse überprüft und ggf. Bestimmungen der REACH-Verordnung. nachgezogen werden, bevor die Anlage mit Wasser befüllt wird. -
Seite 5: Lagerung
Betriebsanleitung Termix VMTD-F-B Lagerung Muss die Station vor der Installation gelagert werden, so hat dies unter trockenen und beheizten Bedingungen zu erfolgen. VI.CW.C5.03 / LTY40110 © Danfoss | 2019.04 | 5... -
Seite 6: Montage
Eine Vielzahl von Energiequellen, wie z. B. Öl, Gas oder Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von Solarenergie, kann als Hauptenergiequelle für Unterstationen qualifizierten und autorisierten Fachleuten durchgeführt werden. von Danfoss verwendet werden. Zur Vereinfachung bezeichnet Fernwärme die Hauptenergiequelle. Anschlüsse: 1. Warmwasserzirkulation (WWZ) (optional) 2. - Seite 7 Falls im Lieferumfang der Station ein Schmutzfänger enthalten sein sollte, muss er gemäß der schematischen Darstellung eingebaut werden. Beachten Sie, dass der Schmutzfänger lose beiliegen kann. Anschlüsse Die Anschlüsse für Fernwärmeleitungen sind mit Gewinde, Flansch oder Schweißenden auszuführen. VI.CW.C5.03 / LTY40110 © Danfoss | 2019.04 | 7...
-
Seite 8: Inbetriebnahme
Nachziehen der Verschraubungen erforderlich. arbeitet, kann das Gerät seinen bestimmungsgemäßen Betrieb SÄMTLICHE Anschlüsse aufnehmen. Nachdem die Anlage mit Wasser befüllt und in Betrieb genommen wurde, ist ein erneutes Nachziehen der Verschraubungen erforderlich. SÄMTLICHE Anschlüsse VI.CW.C5.03 / LTY40110 8 | © Danfoss | 2019.04... -
Seite 9: Elektrische Anschlüsse
Sonnenlicht ausgesetzt sind. Sie sollten sich nicht in der Nähe von Türen, Fenstern oder Abluftrohren befinden. Der Außenfühler muss an der Klemmleiste unter dem elektronischen Regler an die Station angeschlossen werden. VI.CW.C5.03 / LTY40110 © Danfoss | 2019.04 | 9... -
Seite 10: Aufbau
5.1 Aufbau Ihre Fernwärmestation kann optisch von der hier abgebildeten Station abweichen. Beschreibung des Aufbaus B Wärmeübertrager TWW Fühlertasche, Wärmemengenzähler O Termix-Fühlerakzelerator Differenzdruckregler 41A Passstück, Kaltwasserversorgung TWW-Temperaturregler 41B Passstück, Wärmemengenzähler Schmutzfänger VI.CW.C5.03 / LTY40110 10 | © Danfoss | 2019.04... -
Seite 11: Schematische Darstellung
Technische Daten Nenndruck: PN 10 (PN-16-Versionen sind auf Anfrage erhältlich.) Max. Versorgungstemperatur: 100 °C Min. statischer Druck des kalten Trinkwassers: 0,5 bar Hartlötwerkstoff (HEX): Kupfer Wärmetauscher-Prüfdruck: 30 bar Geräuschpegel: ≤ 55 dB VI.CW.C5.03 / LTY40110 © Danfoss | 2019.04 | 11... -
Seite 12: Regelkomponenten
Fernwärmenetz aus. Der Betriebsdruck in der Übergabestation unterliegt folglich keinen Schwankungen. 6.1.2 TP7000 Das TP7000 ist ein elektronisches, für 7 Tage programmierbares Raumthermostat. Signale des Raumthermostats können verwendet werden, um Zonenventile zu steuern. VI.CW.C5.03 / LTY40110 12 | © Danfoss | 2019.04... -
Seite 13: Trinkwasser-Temperaturregelung
Betriebsanleitung Termix VMTD-F-B 6.2 Trinkwasser-Temperaturregelung Trinkwasser-Temperaturregelung In den Stationen von Danfoss werden verschiedene Arten von Trinkwasser-Temperaturregelungen verwendet. Die Trinkwasser-Temperatur sollte auf 45-50 °C eingestellt werden, da damit das Warmwasser optimal genutzt werden kann. Bei Trinkwasser-Temperaturen über 55 °C steigt die Wahrscheinlichkeit von Kalkablagerungen deutlich an. -
Seite 14: Sonstiges
Ausdehnung auf und kann als Ergänzung zum Sicherheitsventil eingesetzt werden. Darüber hinaus kompensiert das Druckausgelichsventil einen möglichen Druckanstieg, so dass auf einen Auslass verzichtet werden kann. Der GTU Druckausgleichsventil darf nicht in Systemen mit Warmwasserzirkulation eingesetzt werden. VI.CW.C5.03 / LTY40110 14 | © Danfoss | 2019.04... - Seite 15 Passstück entfernen und durch Energiezähler ersetzen. Dichtungen nicht vergessen. 4. Verbindungen festziehen Nach dem Einbau des Energiezählers müssen unbedingt sämtliche Gewindeanschlüsse überprüft und festgezogen werden. Tauchhülse, Energiezähler Die Fühler des Energiezählers werden in die Tauchhülsen eingebaut. VI.CW.C5.03 / LTY40110 © Danfoss | 2019.04 | 15...
-
Seite 16: Wartung
Überprüfen Sie, ob die Anlage gründlich entlüftet wurde. Die Inspektionen sollten mindestens alle zwei Jahre durchgeführt werden. Ersatzteile können bei Danfoss bestellt werden. Stellen Sie bitte sicher, dass Sie in Ihrer Anfrage auch die Seriennummer der Station angeben. VI.CW.C5.03 / LTY40110... -
Seite 17: Fehlersuche
Ist der Druckunterschied gleich oder höher als der normale (lokale) Druckunterschied im Fernwärme-Netzwerk? Fragen Sie im Zweifel beim Betreiber der FW-Anlage nach. • Steht das System unter Druck? – Manometer-Druckanzeige prüfen. VI.CW.C5.03 / LTY40110 © Danfoss | 2019.04 | 17... -
Seite 18: Fehlersuche: Ww-Versorgung
Stärkerer WW-Durchfluss als für die WW-Durchfluss reduzieren/begrenzen. Fernwärmestation vorgesehen. Temperaturregelventil schließt sich nicht Die Temperaturdifferenz zwischen Wählen Sie einen niedrigeren WW-Sollwert oder erhöhen Sie die dem Versorgungs-Vorlauf und dem WW-Sollwert ist zu niedrig. Versorgungs-Vorlauftemperatur. VI.CW.C5.03 / LTY40110 18 | © Danfoss | 2019.04... -
Seite 19: Problemlösung Heizung
Defekter Regler. Der Regler reagiert nicht Hersteller der automatischen Steuerung so, wie er dies gemäß Anleitung sollte. hinzuziehen oder Regler austauschen. Fühler des selbsttätigen Thermostats ist Thermostat oder Fühler austauschen. defekt. VI.CW.C5.03 / LTY40110 © Danfoss | 2019.04 | 19... - Seite 20 Elektronischer Regler ist falsch eingestellt. Nach der Anleitung einstellen. System ist zu laut. Pumpendruck ist zu hoch Pumpe niedriger einstellen. Heizlast zu hoch. Motorventil, Fühler oder elektronischer Prüfen – austauschen. Regler defekt VI.CW.C5.03 / LTY40110 20 | © Danfoss | 2019.04...
-
Seite 21: Entsorgung
Betriebsanleitung Termix VMTD-F-B 7.4 Entsorgung Entsorgung Dieses Produkt sollte vor dem Recycling oder der Entsorgung zerlegt und ggf. in unterschiedliche Materialgruppen sortiert werden. Beachten Sie stets die örtlichen Entsorgungsbestim- mungen. VI.CW.C5.03 / LTY40110 © Danfoss | 2019.04 | 21... - Seite 22 Betriebsanleitung Termix VMTD-F-B 8.0 Erklärung 8.1 Konformitätserklärung Kategorie 0 ohne elektrische Geräte VI.CW.C5.03 / LTY40110 22 | © Danfoss | 2019.04...
- Seite 23 Betriebsanleitung Termix VMTD-F-B Kategorie 0 mit elektrischen Geräten VI.CW.C5.03 / LTY40110 © Danfoss | 2019.04 | 23...
- Seite 24 Betriebsanleitung Termix VMTD-F-B VI.CW.C5.03 / LTY40110 24| © Danfoss | 2019.04...
