Quick Guide

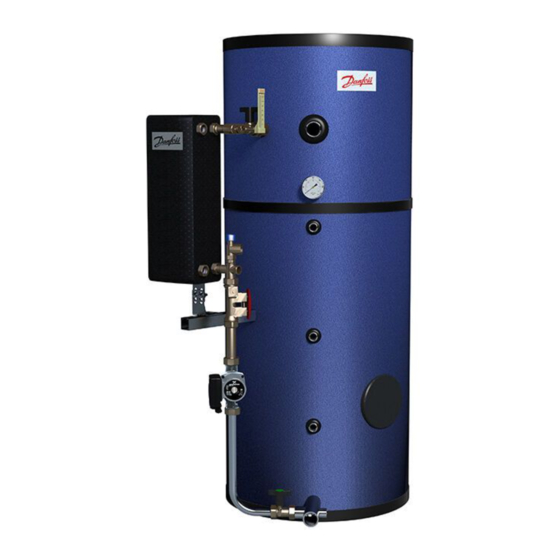

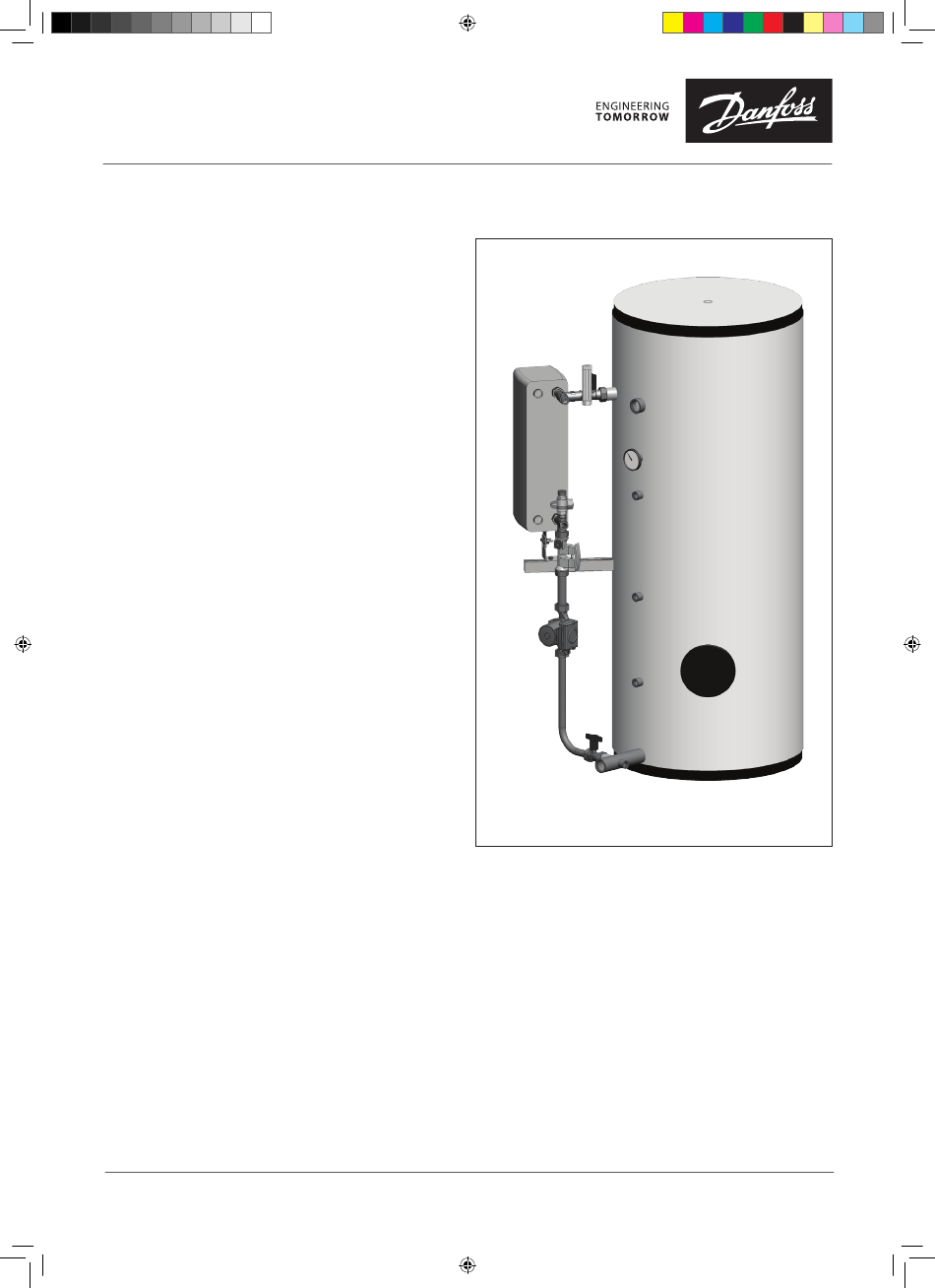

Zusammenbau / System-Montage:
Legende:
1)
Trinkwasser (kalt)
2)
Trinkwasser (warm)
3)
Zirkulation (Anschluss optional)
4)
Heizung, Vorlauf
5)
Heizung, Rücklauf
37) Anschluss Ladewärmeübertrager (HEL)
DTA Trinkwasserpufferspeicher
HEL Ladewärmeübertrager
LPU Speicherladepumpe
D
Mengeneinstellventil
SFV Sicherheitsventil
FI
Thermometer (Ladung)
21
Thermometer (Speicher)
G
Absperrkugelhahn
M
Oberes Anschlussstück
mit Absperrkugelhahn (Rotguss)
N
Unteres Anschlussstück (Rotguss)
P
Wärmeübertragerkonsole
Q
Verbindungsstück (Messing)
R
Anschlussrohr (Edelstahl)
Z1
Muffe STW (s. Datenblatt Speicher)
22
Fühlermuffe
22
Fühlermuffe
Z4
Anschluss Fühler Ladung
23
Entleerungsmuffe
25
Reinigungs- und Besichtigungsöffnung
29
Entlüftungsmuffe / Anschluss Hebeöse
Hinweis:
nicht benutzte Anschlüsse/Muffen sind
zu verschließen (Stopfen/Kappen nicht im Lieferumfang)
DHS-SMTL / PL
VQJVA203_ThermoDual-S_181211.indd 1
ThermoDual®- S
A
B
C
D
E
F
VQ.JV.A2.03 © Danfoss 12/2018
1
2
FI
Z1
M
4
Z4
37
HEL
SFV
5
N
3
D
P
Q
LPU
R
G
1
3 / 23
1
2
3
4
29
DTA
2
21
3
22
25
22
3
4
11.12.2018 13:27:19
5
5
1
