Varisol T100 Reparaturanleitung Seite 4

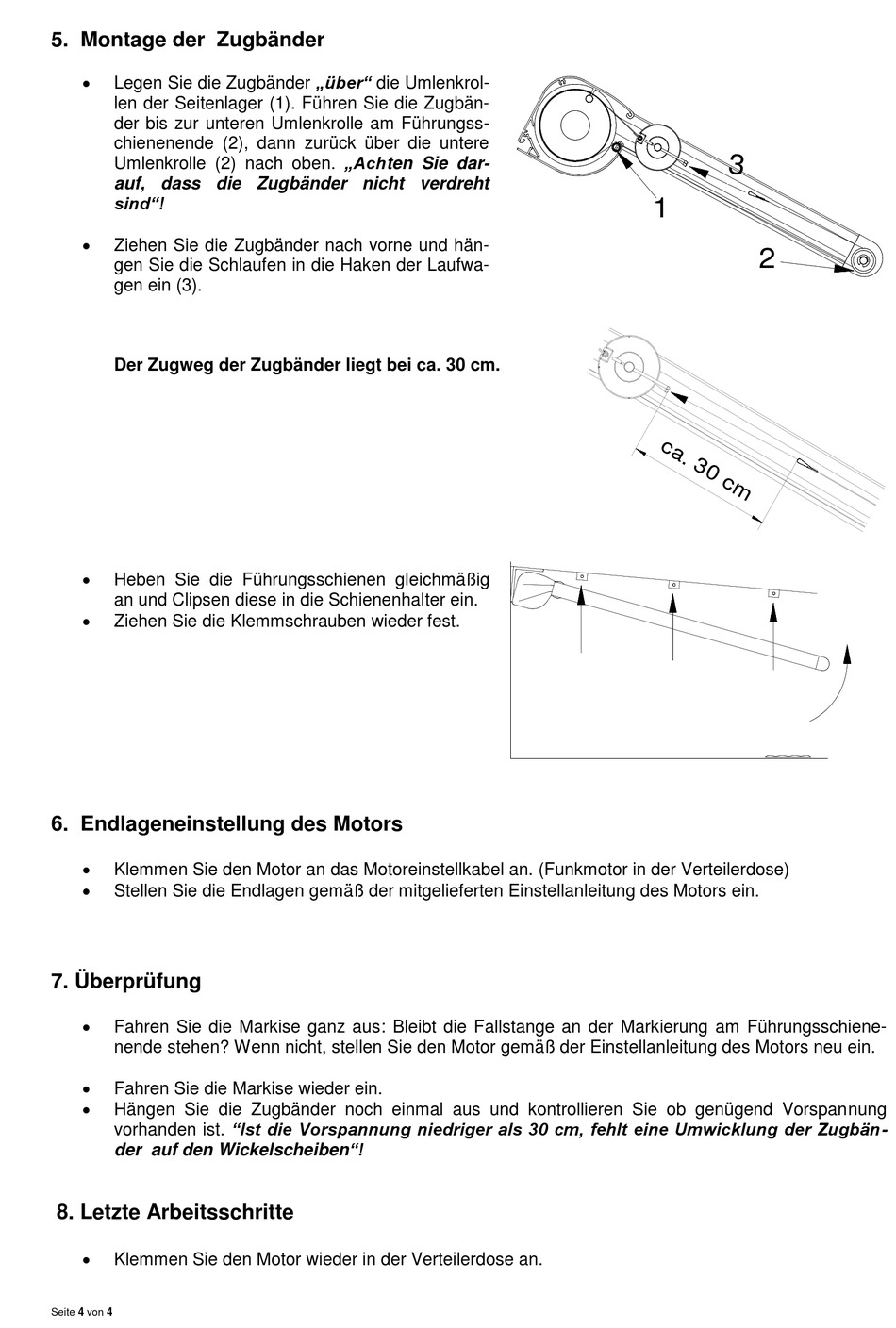

5. Montage der Zugbänder

Legen Sie die Zugbänder „über" die Umlenkrol-
len der Seitenlager (1). Führen Sie die Zugbän-
der bis zur unteren Umlenkrolle am Führungss-
chienenende (2), dann zurück über die untere
Umlenkrolle (2) nach oben. „Achten Sie dar-
auf, dass die Zugbänder nicht verdreht
sind"!

Ziehen Sie die Zugbänder nach vorne und hän-
gen Sie die Schlaufen in die Haken der Laufwa-
gen ein (3).
Der Zugweg der Zugbänder liegt bei ca. 30 cm.

Heben Sie die Führungsschienen gleichmäßig
an und Clipsen diese in die Schienenhalter ein.

Ziehen Sie die Klemmschrauben wieder fest.
6. Endlageneinstellung des Motors

Klemmen Sie den Motor an das Motoreinstellkabel an. (Funkmotor in der Verteilerdose)

Stellen Sie die Endlagen gemäß der mitgelieferten Einstellanleitung des Motors ein.
7. Überprüfung

Fahren Sie die Markise ganz aus: Bleibt die Fallstange an der Markierung am Führungsschiene-
nende stehen? Wenn nicht, stellen Sie den Motor gemäß der Einstellanleitung des Motors neu ein.

Fahren Sie die Markise wieder ein.

Hängen Sie die Zugbänder noch einmal aus und kontrollieren Sie ob genügend Vorspannung
vorhanden ist. "Ist die Vorspannung niedriger als 30 cm, fehlt eine Umwicklung der Zugbän-
der auf den Wickelscheiben"!
8. Letzte Arbeitsschritte

Klemmen Sie den Motor wieder in der Verteilerdose an.
Seite 4 von 4
1
2
