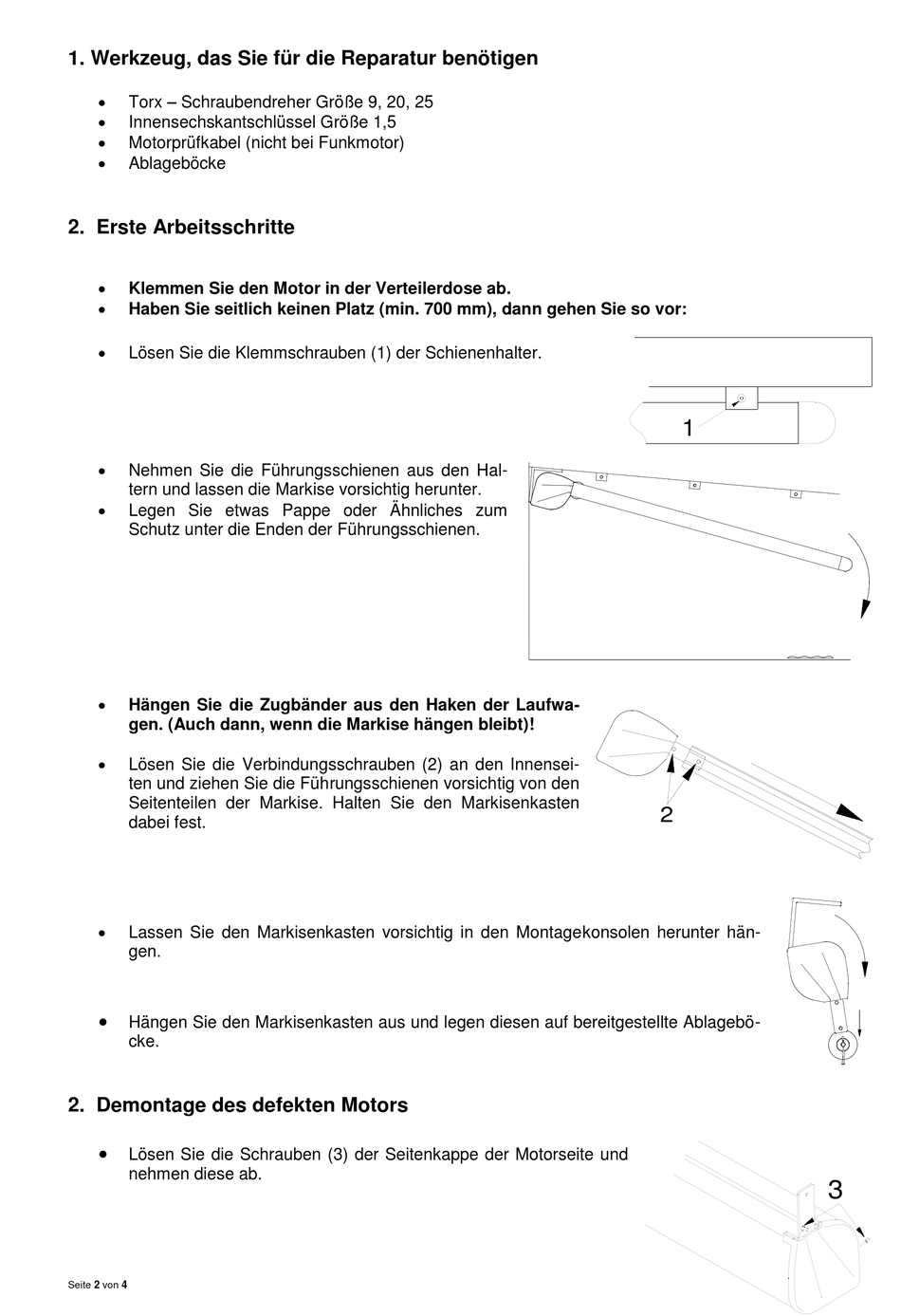

Varisol T100 Reparaturanleitung Seite 2

1. Werkzeug, das Sie für die Reparatur benötigen

Torx – Schraubendreher Größe 9, 20, 25

Innensechskantschlüssel Größe 1,5

Motorprüfkabel (nicht bei Funkmotor)

Ablageböcke
2. Erste Arbeitsschritte

Klemmen Sie den Motor in der Verteilerdose ab.

Haben Sie seitlich keinen Platz (min. 700 mm), dann gehen Sie so vor:

Lösen Sie die Klemmschrauben (1) der Schienenhalter.

Nehmen Sie die Führungsschienen aus den Hal-
tern und lassen die Markise vorsichtig herunter.

Legen Sie etwas Pappe oder Ähnliches zum
Schutz unter die Enden der Führungsschienen.

Hängen Sie die Zugbänder aus den Haken der Laufwa-
gen. (Auch dann, wenn die Markise hängen bleibt)!

Lösen Sie die Verbindungsschrauben (2) an den Innensei-
ten und ziehen Sie die Führungsschienen vorsichtig von den
Seitenteilen der Markise. Halten Sie den Markisenkasten
dabei fest.

Lassen Sie den Markisenkasten vorsichtig in den Montagekonsolen herunter hän-
gen.

Hängen Sie den Markisenkasten aus und legen diesen auf bereitgestellte Ablagebö-
cke.
2. Demontage des defekten Motors

Lösen Sie die Schrauben (3) der Seitenkappe der Motorseite und
nehmen diese ab.
