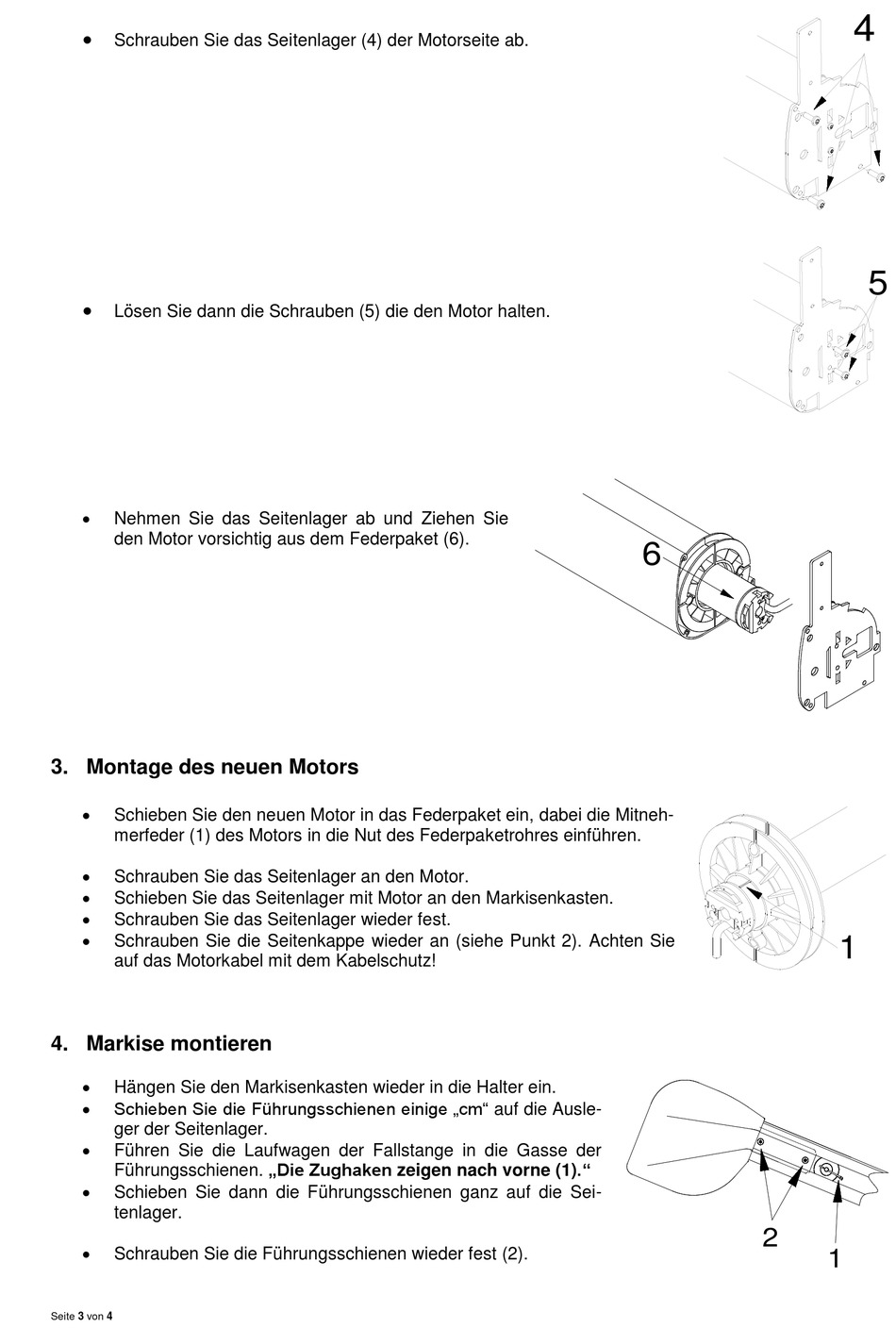

Varisol T100 Reparaturanleitung Seite 3


Schrauben Sie das Seitenlager (4) der Motorseite ab.

Lösen Sie dann die Schrauben (5) die den Motor halten.

Nehmen Sie das Seitenlager ab und Ziehen Sie
den Motor vorsichtig aus dem Federpaket (6).
3. Montage des neuen Motors

Schieben Sie den neuen Motor in das Federpaket ein, dabei die Mitneh-
merfeder (1) des Motors in die Nut des Federpaketrohres einführen.

Schrauben Sie das Seitenlager an den Motor.

Schieben Sie das Seitenlager mit Motor an den Markisenkasten.

Schrauben Sie das Seitenlager wieder fest.

Schrauben Sie die Seitenkappe wieder an (siehe Punkt 2). Achten Sie
auf das Motorkabel mit dem Kabelschutz!
4. Markise montieren

Hängen Sie den Markisenkasten wieder in die Halter ein.

Schieben Sie die Führungsschienen einige „cm" auf die Ausle-
ger der Seitenlager.

Führen Sie die Laufwagen der Fallstange in die Gasse der
Führungsschienen. „Die Zughaken zeigen nach vorne (1)."

Schieben Sie dann die Führungsschienen ganz auf die Sei-
tenlager.

Schrauben Sie die Führungsschienen wieder fest (2).
