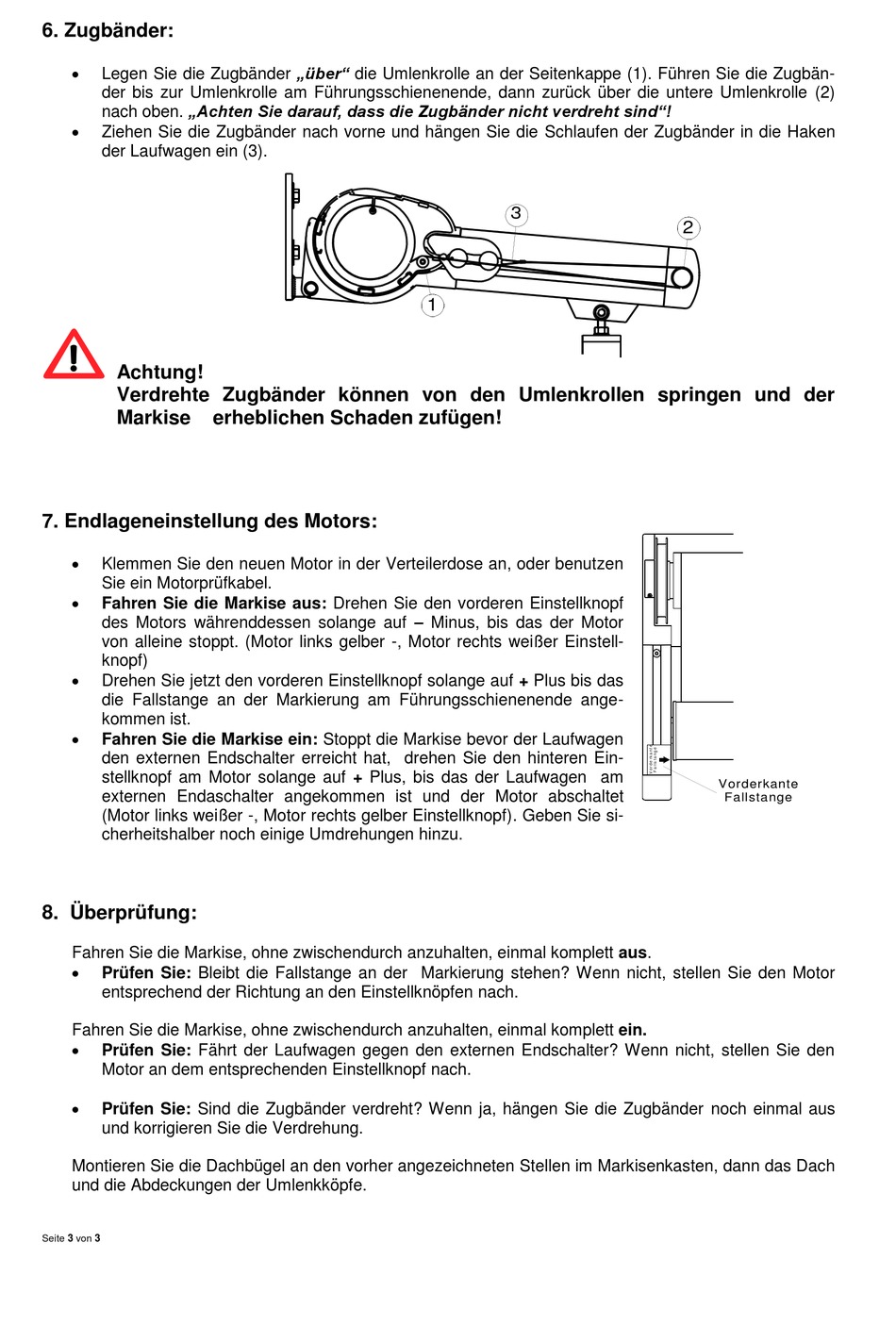

6. Zugbänder:
Legen Sie die Zugbänder „über" die Umlenkrolle an der Seitenkappe (1). Führen Sie die Zugbän-
der bis zur Umlenkrolle am Führungsschienenende, dann zurück über die untere Umlenkrolle (2)
nach oben. „Achten Sie darauf, dass die Zugbänder nicht verdreht sind"!
Ziehen Sie die Zugbänder nach vorne und hängen Sie die Schlaufen der Zugbänder in die Haken
der Laufwagen ein (3).
Achtung!
Verdrehte Zugbänder können von den Umlenkrollen springen und der
Markise
7. Endlageneinstellung des Motors:
Klemmen Sie den neuen Motor in der Verteilerdose an, oder benutzen
Sie ein Motorprüfkabel.
Fahren Sie die Markise aus: Drehen Sie den vorderen Einstellknopf
des Motors währenddessen solange auf – Minus, bis das der Motor
von alleine stoppt. (Motor links gelber -, Motor rechts weißer Einstell-
knopf)
Drehen Sie jetzt den vorderen Einstellknopf solange auf + Plus bis das
die Fallstange an der Markierung am Führungsschienenende ange-
kommen ist.
Fahren Sie die Markise ein: Stoppt die Markise bevor der Laufwagen
den externen Endschalter erreicht hat, drehen Sie den hinteren Ein-
stellknopf am Motor solange auf + Plus, bis das der Laufwagen am
externen Endaschalter angekommen ist und der Motor abschaltet
(Motor links weißer -, Motor rechts gelber Einstellknopf). Geben Sie si-
cherheitshalber noch einige Umdrehungen hinzu.
8. Überprüfung:
Fahren Sie die Markise, ohne zwischendurch anzuhalten, einmal komplett aus.
Prüfen Sie: Bleibt die Fallstange an der Markierung stehen? Wenn nicht, stellen Sie den Motor
entsprechend der Richtung an den Einstellknöpfen nach.
Fahren Sie die Markise, ohne zwischendurch anzuhalten, einmal komplett ein.
Prüfen Sie: Fährt der Laufwagen gegen den externen Endschalter? Wenn nicht, stellen Sie den
Motor an dem entsprechenden Einstellknopf nach.
Prüfen Sie: Sind die Zugbänder verdreht? Wenn ja, hängen Sie die Zugbänder noch einmal aus
und korrigieren Sie die Verdrehung.
Montieren Sie die Dachbügel an den vorher angezeichneten Stellen im Markisenkasten, dann das Dach
und die Abdeckungen der Umlenkköpfe.
Seite 3 von 3
erheblichen Schaden zufügen!
1
2
Vorderkante
Fallstange
