Sopur Argon2 Gebrauchsanweisung
Verwandte Anleitungen für Sopur Argon2
Inhaltszusammenfassung für Sopur Argon2

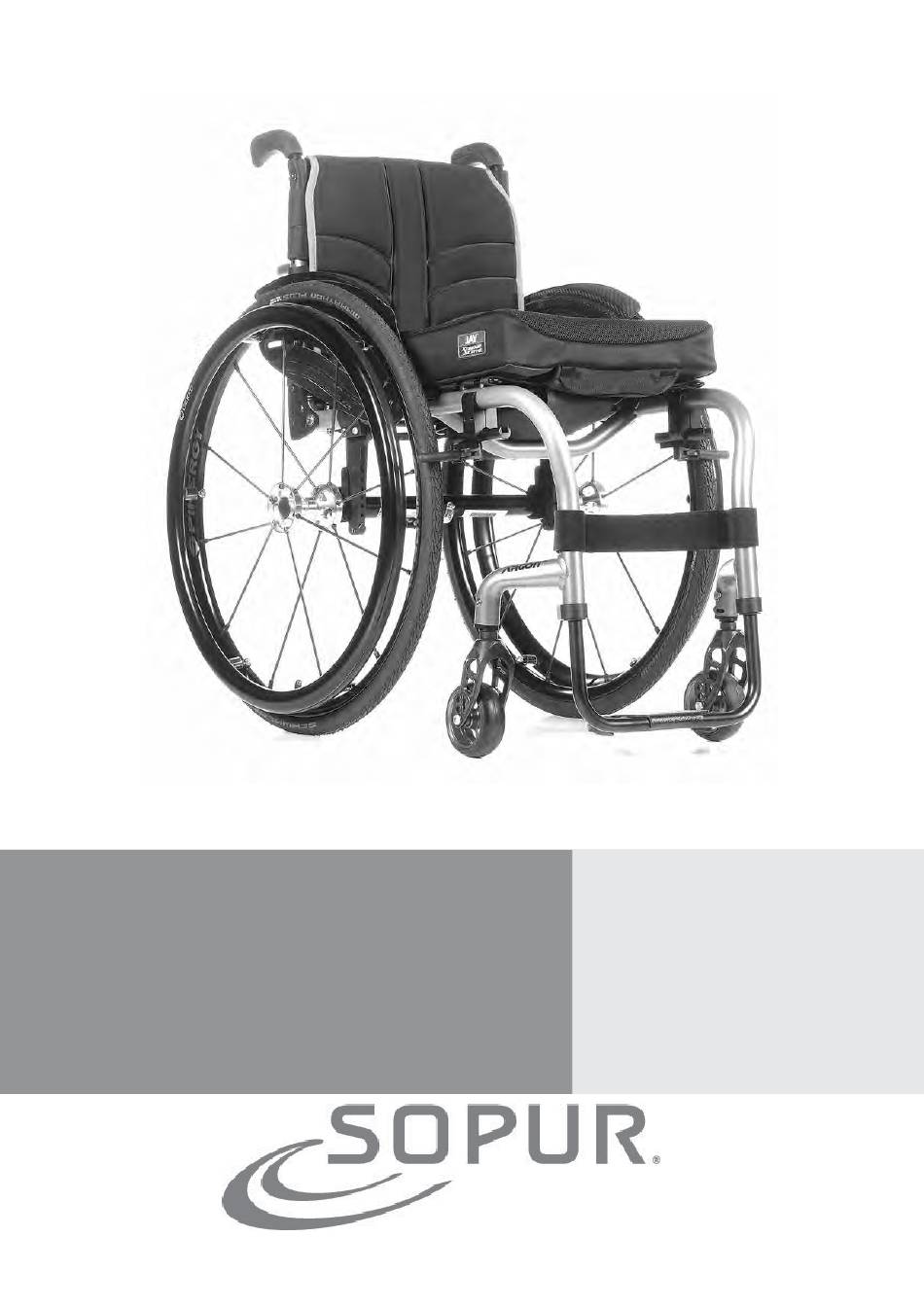

- Seite 1 ROLLSTUHL FAUTEUIL ROULANT CARROZZINA GEBRAUCHSANWEISUNG Argon2 NOTICE D’UTILISATION MANUALE D’USO 000690386.02...
-
Seite 2: Questo Documento È Presente In Formato Pdf Per Gli Ipovedenti Sul Sito
I nostri sistemi di gestione della qualità, poiché conformi alla norma ISO 13485, garantiscono che anche il vostro prodotto Sunrise Medical soddisfa i requisiti del Regolamento Dispositivi Medici. Questo prodotto è conforme agli standard definiti dalle regolamenti UE e nel Regno Unito. Argon2 Rev.E... - Seite 3 9. Assi ad estrazione rapida 9. Steckachse 9. Axe à déverrouillage rapide 10. Freni 10. Feststellbremsen 10. Freins 11. Corrimano 11. Greifring 11. Main courante 12. Ruota posteriore 12. Antriebsrad 12. Roue arrière Inhaltsverzeichnis Sommaire Indice dei contenuti Argon2 Rev.E...
- Seite 4 ° 1120 1050 -100 10° 10° 10° < MAX. < 0° 0° 0° MIN. 100° 15° +15° X° < X° X° < 92° 0° -31° 10,0 15,0 2,1 KG Argon2 Rev.E...
- Seite 5 × × × × √ √ × × × × × × √ × × × × × × 5” 124 mm √ × × × × × × × × × × × × × × × Argon2 Rev.E...
- Seite 6 √ × × × × × × × √ × × × × × × × × 6” 140mm √ × × × × × × × × × × × × × × × × × × Argon2 Rev.E...
- Seite 7 6° - 9° 0° - 3° 43” 25” (559) 42” A9 A8 41” 39” 38” 37” 52” A2 A4 50” 49” A4 A5 48” 47” 46” 26” (590) 6° - 9° 45” 0° - 3° 43” 42” 41” 40” 39” Argon2 Rev.E...
-
Seite 8: Inhaltsverzeichnis
Ihnen rasch geholfen werden kann. Abmessungen oder andere in diesem Handbuch aufgeführte technische Daten ohne vorherige Benachrichtigung zu ändern. Alle in diesem Handbuch aufgeführten Zahlenangaben, Abmessungen und Kapazitäten sind ungefähr und stellen keine präzisen technischen Daten dar. Unterschrift und Stempel des Fachhändlers Argon2 Rev.E... -
Seite 9: Vorwort
Gebrauch sorgfältig durchzulesen und sicherzustellen, dass alles verstanden wurde. Dadurch wird gewährleistet, dass Ihr FMG- Produkt wie vom Hersteller vorgesehen funktioniert. Sunrise Medical empfiehlt die Benutzerinformationen und Dokumente für einen späteren Gebrauch sicher aufzubewahren und nicht zu entsorgen. Argon2 Rev.E... -
Seite 10: Verwendungszweck
Warnungen, die gelesen, verstanden und respektiert werden müssen. WARNUNG! Gemäß dem Benutzerhandbuch (siehe Intranet, http://www.sunrisedice.com) und dem Ergebnis der Risikoanalyse. Achten Sie bei der Versorgung außerdem auf Körpergröße, Gewicht, physische und psychische Verfassung, Alter des Behinderten, Wohnverhältnisse und Umwelt. Argon2 Rev.E... -
Seite 11: Allgemeine Sicherheitshinweise Und Fahreinschränkungen
Bei Verwendung von Leichtmetallgreifringen kann es beim Abbremsen aus schneller Fahrt oder auf zu Fallen oder Kippen aus dem Rollstuhl, Verlust der Kontrolle oder zu schweren Verletzungen des längeren Gefällestrecken zum Erhitzen der Greifringe kommen. Fahrers und anderer Personen führen. Argon2 Rev.E... - Seite 12 Gegenstände) an die Rückenlehne Ihres Rollstuhls kann die Stabilität Ihres Rollstuhls nach hinten beeinträchtigen, vor allem, wenn der Rückenwinkel nach hinten verstellt wurde. Der Rollstuhl kann dadurch nach hinten kippen und Verletzungen verursachen. • Bei Oberschenkelamputation müssen die Sicherheitsräder verwendet werden. Argon2 Rev.E...
-
Seite 13: Handhabung
Rückenrohr ständig als Hebel zum Kippen des Rollstuhls Sie die Achse in den Rahmen stecken. Beim Loslassen benutzt wird, kann dadurch das Rückenrohr beschädigt des Knopfs rastet die Achse ein, und der werden. Steckachsenknopf springt in seine Ausgangsposition zurück. Fig. 4.0 Argon2 Rev.E... -
Seite 14: Bremshebelverlängerung
übereinstimmt. Der Abstand wird justiert, indem Sie die Schraube lockern und den richtigen Abstand einstellen. Die Schraube dann wieder anziehen (Fig. 4.1 und 4.2). VORSICHT! Prüfen Sie den Abstand der Feststellbremsen nach jeder Justierung des Hinterrads und stellen Sie ihn gegebenenfalls neu ein. Argon2 Rev.E... -
Seite 15: Einstellung
Rollstuhl dadurch instabil. Das kann sie ordnungsgemäß funktioniert (Fig. 4.6). schwere Verletzungen des Fahrers und anderer Personen verursachen. VORSICHT! Die unsachgemäßige Montage der Einhand- Feststellbremse kann zu schweren Verletzungen des Fahrers und anderer Personen führen. Fig. 4.7 Fig. 4.5 Fig. 4.6 Argon2 Rev.E... -
Seite 16: Einstellen Der Fußplatte
Fig. 4.9 Fig. 4.8 Mindestabstand von 2,5 cm zum Boden einhalten (Fig. 4.15). Fußraste - Kunststoff Fußplatten: Die Fußplatten können hochgeklappt werden, um das Ein- und Aussteigen zu erleichtern. Fig. 4.12 Fig. 4.13 Fig. 4.14 Fig. 4.15 >2,5 cm Argon2 Rev.E... -
Seite 17: Sitz
Links – Rollstuhl zieht nach links Rechts – Rollstuhl zieht nach rechts Dann die Schraube (2) wieder anziehen. Stellen Sie die Fig. 4.17 Gabel in einem 90° Winkel zum Boden ein. Dann die Schraube (1) wieder anziehen. (Fig. 4.20). Fig. 4.20 Fig. 4.19 Argon2 Rev.E... -
Seite 18: Radspur
Achten Sie darauf, dass nach Anpassungen alle Schrauben wieder richtig angezogen werden (siehe Seite zum Drehmoment). KUGEL Rücken Argon2 Spureinstellung Einstellen des Vor-/Nachlaufs auf Null Winkelverstellbarer Rücken Zum Verstellen des Rückenwinkels die Position des Stifts HINWEIS: Ein Rollstuhl mit 0° Radsturz-Adapter kann in der Rückenhalterung ändern. -
Seite 19: Seitenteil
Drücken Sie auf das Armpolster (4), bis die Schiene sicher einrastet. 3. Die Armlehne entfernen a. Betätigen Sie Hebel 3 und heben Sie den gesamten Arm an. 4. Armlehne einsetzen a. Stecken Sie die Armlehne wieder in die Aufnahme ein, bis der Arm einrastet. Argon2 Rev.E... -
Seite 20: Höheneinstellung
Seite schwenken oder durch Zie- hen abnehmen. Die Höhe kann durch die Position von Schraube G verstellt werden. WARNUNG! Seitenteile und Armlehnen dürfen nicht zum Heben oder Tragen des Rollstuhls verwendet werden. Fig. 5.22 Fig. 4.34 Fig. 4.33 Argon2 Rev.E... -
Seite 21: Sicherheitsräder
Aktive Sicherheitsräder für den Sport Zum Abnehmen der Aktiv-Sicherheitsräder für den Sport, den Knopf am Verriegelungsstift drücken und diesen herausziehen. Ziehen Sie dann das Rohr aus der Aufnahme für die Sicherheitsräder, (4.37 - 4.38). Fig. 4.35 Fig. 4.37 Fig. 4.38 Argon2 Rev.E... -
Seite 22: Stockhalter
Einsteckteil des Steckverschlusses keine Schlinge aufweist. Nach dem Anschnallen den Abstand zwischen dem Beckengurt und dem Benutzer prüfen. Bei richtiger Einstellung passt nicht mehr als eine Handfläche zwischen den Beckengurt und den Benutzer. (Fig. 4.43 auf der folgenden Seite). Argon2 Rev.E... -
Seite 23: Reifen Und Montage
Personen in Fahrzeugen mit dem Beckengurt als • Verwenden Sie nur milde Reinigungsmittel, wenn der Rückhaltesystem nicht . Rollstuhl schmutzig ist. Zum Reinigen der Sitzbespannung nur Wasser und Seife benutzen. Siehe die Crash-Test-Broschüre von Sunrise Medical für weitere Informationen zum Thema Transport. Argon2 Rev.E... -
Seite 24: Entsorgung / Recycling Von Materialien
Organisation, die den Rollstuhl zur Verfügung gestellt hat, bezüglich der Rückgabe erhalten haben. Im folgenden Abschnitt werden die Materialien beschrieben, die für den Rollstuhl verwendet werden mit Angaben zur Entsorgung oder zum Recycling des Rollstuhls und dessen Verpackung. Argon2 Rev.E... -
Seite 25: Transport
Fahrzeugs angebracht werden und dürfen nicht durch Karabinerhaken/S-förmige Haken sowie um Rollstuhlteile wie Armlehnen oder Räder vom Körper Steckverschlüsse. Die Rückhaltesysteme bestehen ferngehalten werden. normalerweise aus 4 Einzelgurten, die an den vier Ecken des Rollstuhls befestigt werden. Fig.A Fig.B Argon2 Rev.E... - Seite 26 Rollstuhl und des Verankerungsaufklebers. markiert. Wenn die vorderen Gurte zur Befestigung des 3. Seitenansicht der Befestigungsgurte (Fig. K). Rollstuhls angebracht sind, werden die Gurte gestrafft. Fig.C Fig.F Fig.I BEVORZUGTER BEVORZUGTER BEREICH BEREICH Fig.D Fig.G Fig.J Fig.E Fig. K Fig.H Argon2 Rev.E...
-
Seite 27: Typenschild
UKCA-Kennzeichnung. Sunrise Medical GmbH 2021-04-28 Kahlbachring 2-4 CE-Kennzeichnung. D-69254 Malsch / Germany Rollstuhl 203211733436618 TYPE: Ziehen Sie die Bedienungsanleitung zu Rate. Argon2 ISO 7176-19:2008 XXXX-XX-XX Herstellungsdatum. Seriennummer. 125 kg max 10° 460 mm 460 mm Dieses Symbol bedeutet Medizinprodukt. Sunrise Medical AG... -
Seite 28: Garantie
Der Rollstuhl oder ein Teil des Rollstuhls wurde durch Nachlässigkeit, Unfall oder unsachgemäße Verwendung beschädigt. c) Änderungen am Rollstuhl oder an Teilen, die von den Spezifikationen des Herstellers abweichen oder Ausführung von Reparaturen vor der Benachrichtigung des Kundendiensts. Argon2 Rev.E... -
Seite 29: Technische Daten
Gesamthöhe: 112 cm mit Rückenhöhe 45 cm Gewicht in kg: ab 9,0 kg Maximale Zuladung: Argon2 = 140 kg = 125 kg mit Leichtgewichtrad. = 100 kg mit Proton-Rad. = 100 kg mit Handbike-Achse. Sitzhöhen: Die Auswahl von Rahmen, Gabeln und Lenkrädern sowie die Größe des Hinterrads (24", 25") bestimmt, welche Sitzhöhen möglich sind. - Seite 30 Sunrise Medical S.r.l. Sunrise Medical GmbH Via Riva, 20 – Montale Kahlbachring 2-4 29122 Piacenza 69254 Malsch/Heidelberg Italia Deutschland Tel.: +39 0523 573111 Tel.: +49 (0) 7253/980-0 Fax: +39 0523 570060 Fax: +49 (0) 7253/980-222 www.SunriseMedical.it www.SunriseMedical.de Sunrise Medical AG Sunrise Medical Erlenauweg 17 Thorns Road...
