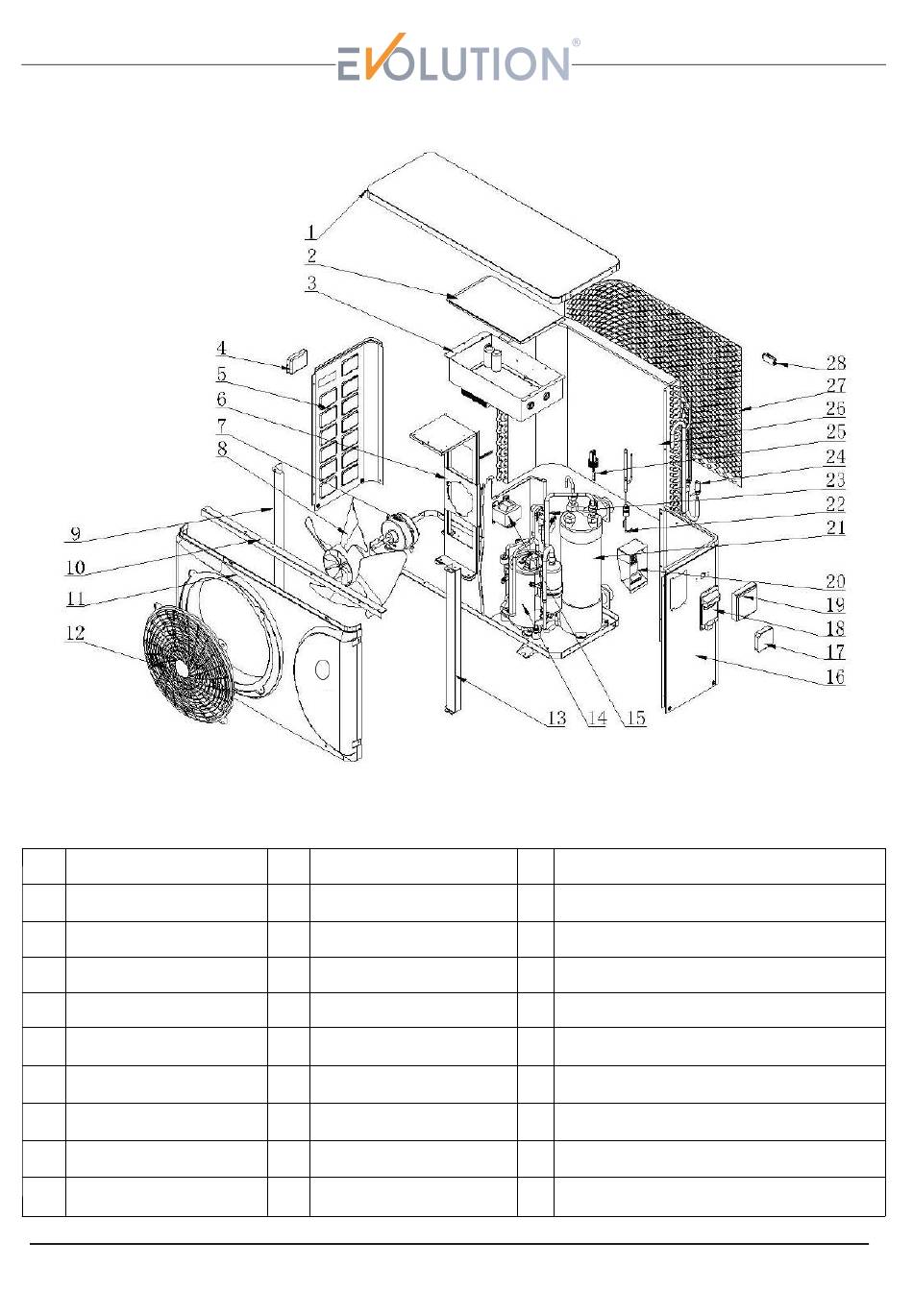

6. Explosionszeichnung

1 Obere Abdeckung
2 Abdeckung Elektronik
3 Elektronik
4 Linker Griff
5 Linke Platte
6 Motorstütze
7 Ventilator Motor
8 Ventilator
9 Halterahmen vorne 1
10 Halterahmen vorne 2
11 Front Abdeckung
12 Lüftungsgitter
13 Halterahmen vorne
14 Kompressor
15 Elektrischer Regler
16 Linke Platte
17 Externes WiFi
18 Rechter Griff
19 Kabelregler
20 Schaltkasten
20
21 Titan-Wärmetauscher
22 Filterelement
23 Vier-Wege-Ventil
24 Elektronisches Expansionsventil ( EEV)
25 Wasserdurchfluss-Sensor
26 Lamellen-Wärmetauscher
27 Schutzgitter
28 Pos. des Umgebungstemperaturfühlers
