5.
Montage und Installation
GEFAHR
Verletzungsgefahr durch elektrische Span-
nung!
Schwere Körperverletzungen oder Tod können
erfolgen, durch:
· Berühren von blanken oder abisolierten Adern,
die unter Spannung stehen.
· Berührungsgefährliche Eingänge des Geräts.
Vor Arbeitsbeginn Ihre Anlage spannungsfrei
schalten! Spannungsfreiheit prüfen!
Die Montage des Erweiterungsmodul Procont®-
LMC-008-IO führen Sie folgendermaßen durch:
1. Montieren Sie das Gerät in Schaltschränken
oder Installationskleinverteiler nach DIN 43880
(beliebige Einbaulage) auf einer 35 mm (1.38 in)
Hutschiene.
2. Überprüfen Sie das Gerät auf festen Sitz. Die
Einbaulage ist beliebig.
3. Schließen Sie die Versorgungsspannung
24 VDC/150 mA an.
Die Höhe der Versorgungsspannung für Ihr
Gerät entnehmen Sie dem Typenschild. Nach
Anschluss der Versorgungsspannung erscheint
eine Anzeige auf dem Display. Erscheint keine
Anzeige, überprüfen Sie, ob die Versorgungs-
spannung im Nennspannungsbereich liegt.

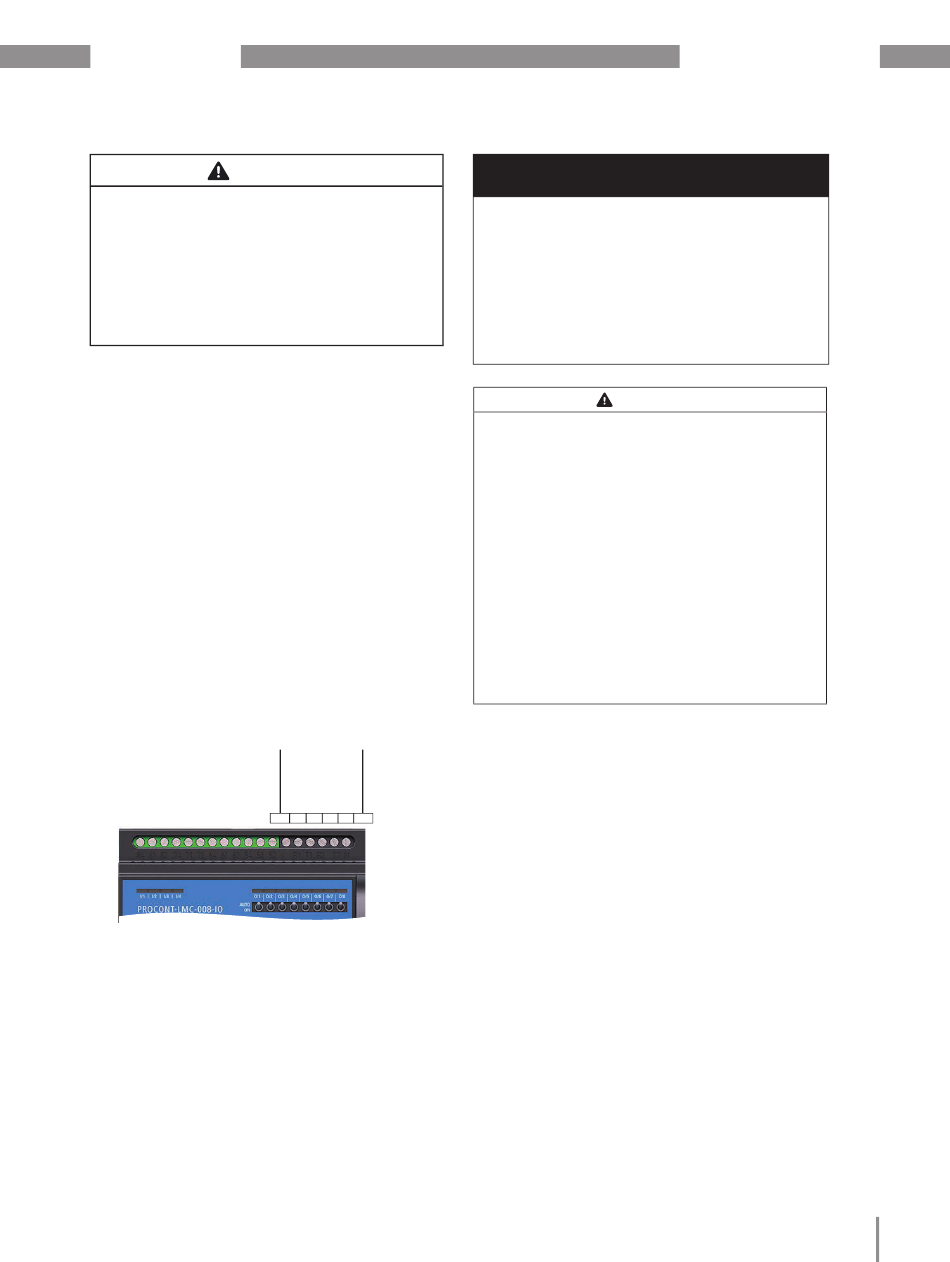

Versorgungspannung 24 VDC
4. Verbinden Sie das Gerät mit ihrem lokalen
Netzwerk. Hierfür benutzen Sie ein Standard
RJ45 Patchkabel (siehe auch „4.1 Display und
Anschlussbelegung" auf Seite 12).
Gnd
IO1
IO2 IO3 IO4 +24
ACHTUNG
Sachschaden durch Nichtbeachtung der Mon-
tagehinweise!
Nichtbeachtung der Montagehinweise kann
Ihr Gerät beschädigen oder zerstören.
· Halten Sie die Angaben zur Einbaulage in den
Abschnitten „Montage" und „Technische Daten"
ein.
· Sorgen Sie in Ihrer Einbau-Umgebung für aus-
reichende Luftzirkulation, bei hohen Temperatu-
ren ggf. für Kühlung!
VORSICHT
Sachschaden durch Nichtbeachtung der An-
schlussbedingungen oder unzulässige Über-
spannungen
Durch Nichtbeachtung der Anschlussbedingun-
gen oder Überschreiten des zulässigen Span-
nungsbereichs kann Ihr Gerät beschädigt oder
zerstört werden. Bevor Sie das Gerät an die Ver-
sorgungsspannung anlegen beachten Sie bitte:
• Spannungswert muss den Angaben des Ty-
penschilds entsprechen! Grenzwerte, wie im
Benutzerhandbuch beschrieben, einhalten!
• In der Gebäude-Installation die Versorgungs-
spannung mit einem UL/IEC gelisteten Lei-
tungsschutzschalter/einer Sicherung sichern!
• Die Trennvorrichtung für den Nutzer leicht
erreichbar und in der Nähe des Geräts anbrin-
gen und für das jeweilige Gerät kennzeichnen.
Procont
-LMC-008-IO
®
15
