4.
Aufbau des Geräts
4.1

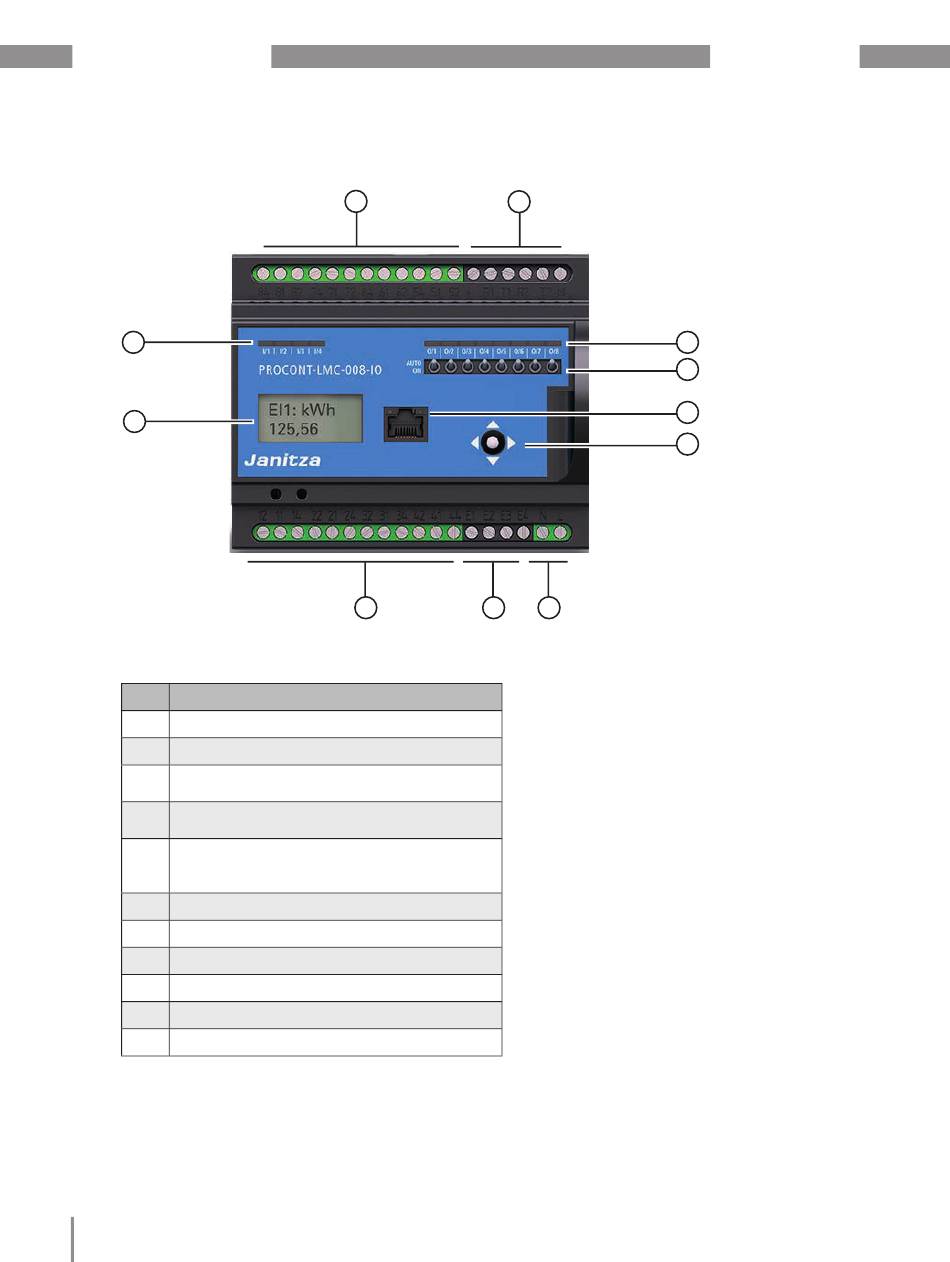

Display und Anschlussbelegung
2
1
Pos.
Funktion/Bezeichnung
1
Display (4-zeilig, Hintergrund beleuchtet)
2
Eingänge LED
Relaisausgänge A8-A5,
3
Ausgänge (Lastgruppen)
Digitale Eingänge/Ausgänge
4
Versorgungsspannung
Status LED für Relaisausgänge A1-A8
5
LED leuchtet -> Ausgang ist aktiv
LED aus -> Ausgang ist inaktiv
6
Manuelle Schalter für die Relaisausgänge
7
TCP Anschluss
8
Joystick
9
Reserve
10
Gnd, D+, D-
11
Relaisausgänge A1-A4
12
3
4
11
10
