Fidlock PINCLIP Bedienungsanleitung

D
C
F
E
DE
Bitte lesen Sie diese Gebrauchsanweisung vor Montage und erster Be-
nutzung sorgfältig durch und bewahren Sie sie auf!
WICHTIGE SICHERHEITSHINWEISE
Um mögliche Schäden zu vermeiden, lesen und befolgen Sie die folgenden
Hinweise:
Lebensgefahr durch Störung von Herzschrittmachern oder Defibrillato-
ren (ICD) durch statische Magnetfelder! Halten Sie immer einen ausrei-
chenden Abstand zwischen PINCLIP -Produkten und Herzschrittmachern oder
Defibrillatoren (ICD) ein.
Verletzungsgefahr durch Verwendung bei Extremsportarten! Entfer-
nen Sie PINCLIP -Produkte vollständig von Ihrer Ausrüstung, bevor Sie
Extremsport treiben. Verwenden Sie PINCLIP -Produkte nicht, während Sie
Extremsport treiben.
Verletzungsgefahr durch Missachtung der Sicherheitshinweise sowie
Montage- und Benutzungsanleitungen Ihrer Action-Cam, Ihres Action-
Cam Gehäuses und Ihrer Action-Cam-Halterung! Beachten Sie immer
die entsprechenden Sicherheitshinweise sowie Montage und Benutzungs-
anleitungen Ihrer Action-Cam, Ihres Action-Cam-Gehäuses und Ihrer Action-
Cam-Halterung.
Verletzungsgefahr durch aufgetretene Mängel gleich welcher Art an PIN -
CLIP -Produkten! Stellen Sie die Benutzung umgehend ein und kontaktieren
Sie Ihren Fachhändler.
Bestimmungsgemäße Verwendung

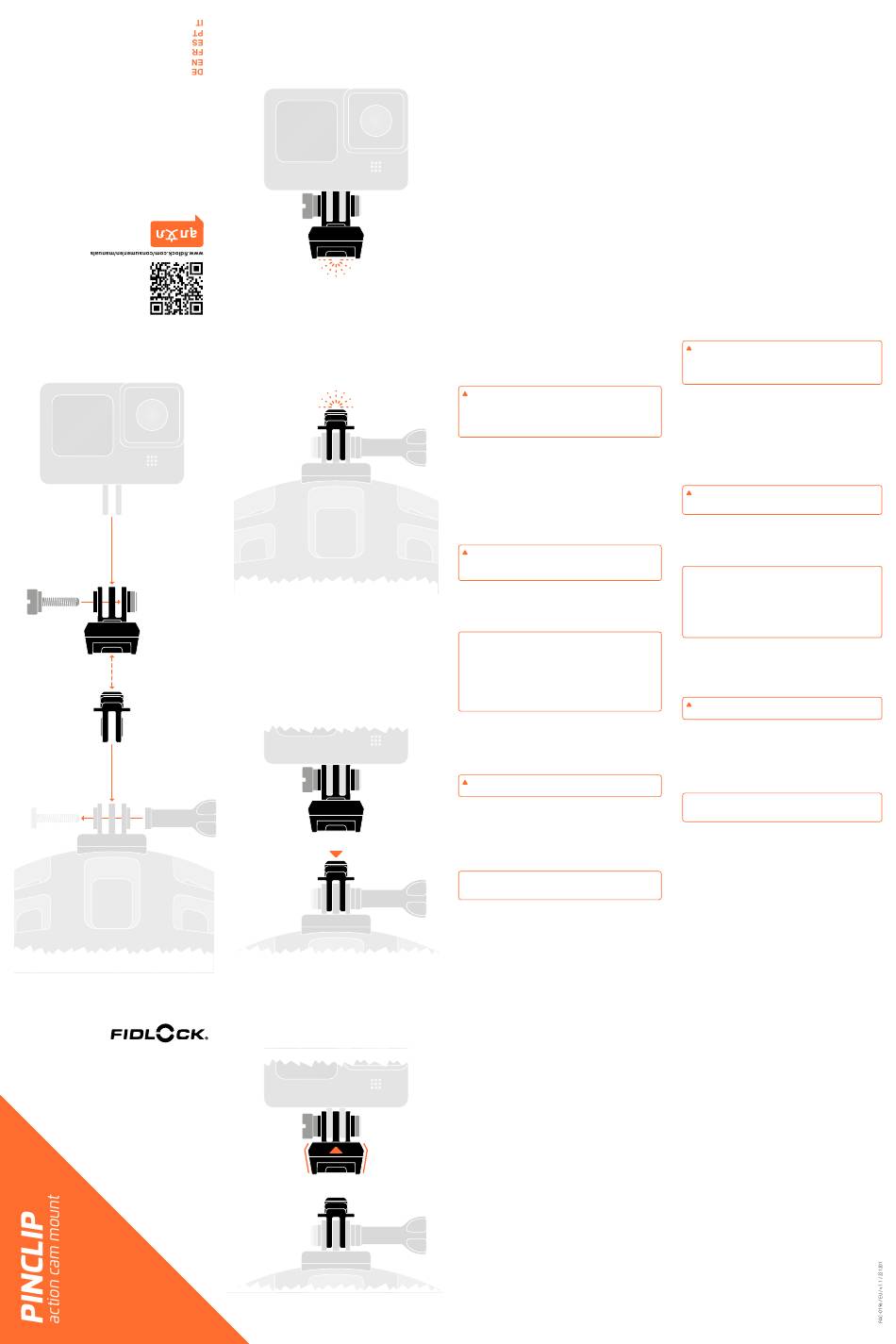

PINCLIP ist ein magnet-mechanisches Schnellwechselsystem aus base (Abb.
A) und connector (Abb. B).
Die bestimmungsgemäße Verwendung des PINCLIP action cam mount ist die
B
Montage und Benutzung an Action-Cam-Gehäusen mit 2 Befestigungsösen
und Action-Cam-Halterungen mit 3 Befestigungsösen.
Dabei darf die magnet-mechanische Verbindung zwischen base und connector
des PINCLIP action cam mount ausschließlich mit den dafür vorgesehenen
PINCLIP -Originalprodukten erfolgen. Andernfalls kann die mechanische Ein-
rastung nicht erfolgen.
Jede von dieser bestimmungsgemäßen Verwendung abweichende Benut-
zung gilt als bestimmungswidrig und kann zu Verletzungen, Beschädigungen
oder Fehlfunktionen führen.
TECHNISCHE DATEN
Kompatibilität: Action-Cam-Gehäuse mit 2 Befestigungsösen,
Action-Cam-Halterung mit 3 Befestigungsösen
Maximale Belastung: 200 g
Temperaturbeständigkeit ca.: -15 °C bis 40 °C
Material: PA66GF, PA6, Neodym, Epoxy, Edelstahl, NBR
Hergestellt in China
MONTAGE
WARNUNG
!
hinweise sowie Montage- und Benutzungsanleitungen Ihrer Action-
Cam, Ihres Action-Cam-Gehäuses und Ihrer Action-Cam-Halterung!
Beachten Sie immer die entsprechenden Sicherheitshinweise sowie Mon-
A
tage und Benutzungsanleitungen Ihrer Action-Cam, Ihres Action-Cam-Ge-
häuses und Ihrer Action-Cam-Halterung.
Wenn Sie sich bei der Montage unsicher sind, bitten Sie Ihren Fachhändler
um Rat!
Verschrauben des connector mit Ihrem Action-Cam-Gehäuse
1. Drehen Sie die mitgelieferte Schraube (Abb. C) aus dem connector (Abb.
B) heraus.
2. Setzen Sie Ihre Action-Cam in Ihr Action-Cam-Gehäuse ein. Folgen Sie
hierzu den Anweisungen in der Beschreibung Ihres Action-Cam-Gehäuses.
3. Schieben Sie die Befestigungsösen an Ihrem Action-Cam-Gehäuse in die
Befestigungsösen des connector (Abb. D).
4. Führen Sie die mitgelieferte Schraube (Abb. C) in das Loch der ineinander
geschobenen Befestigungsösen und drehen Sie sie fest.
Verschrauben der base mit Ihrer Action-Cam-Halterung
GEFAHR
!
oder Defibrillatoren (ICD) durch statische Magnetfelder! Halten Sie
immer einen ausreichenden Abstand zwischen PINCLIP -Produkten und
Herzschrittmachern oder Defibrillatoren (ICD) ein.
1. Schieben Sie die Befestigungsösen der base in die Befestigungsösen
Ihrer Action-Cam-Halterung (Abb. F).
2. Führen Sie die Schraube Ihrer Action-Cam-Halterung in das Loch der inein-
ander geschobenen Befestigungsösen und drehen Sie diese fest (Abb. E).
BENUTZUNG
ACHTUNG
geeigneten Produkten! Verwenden Sie für die magnet-mechanische
Verbindung zwischen base und connector des PINCLIP action cam mount
ausschließlich die dafür vorgesehenen PINCLIP -Originalprodukte.
ACHTUNG
dukten! Stellen Sie vor jeder Benutzung sicher, dass der PINCLIP action
cam mount frei von Verschmutzungen ist. Reinigen Sie den PINCLIP
action cam mount bei Verschmutzungen umgehend von Hand mit kla-
rem Wasser.
Machen Sie sich vor Benutzung mit der Handhabung des PINCLIP action cam
mount vertraut und überprüfen Sie deren einwandfreie Funktion. Vergewis-
sern Sie sich, dass die Montage ordnungsgemäß erfolgt ist.
Verbinden des connector mit der base
1. Führen Sie den connector an die base (Abb. G). Lassen Sie den connector
an die base schnappen. Sie hören das „Klick-Geräusch", wenn die base
in den connector einrastet.
WARNUNG
!
PINCLIP -Produkte! Befolgen Sie in jedem Fall den nachfolgenden Hand-
2. Prüfen Sie, ob die base richtig in den connector eingerastet ist, indem Sie
leicht am connector ziehen. Der connector darf sich nicht durch leichtes
Ziehen von der base lösen.
Lösen des connector von der base
SNAP
1. Greifen Sie den connector an der geriffelten Grifffläche (Abb. H).
TO
CONNECT
G
2. Ziehen Sie kräftig am connector , bis er sich von der base löst.
REINIGUNG
ACHTUNG
Waschmaschine! Reinigen Sie PINCLIP -Produkte nicht in der Spülma-
schine oder Waschmaschine.
Reinigen Sie den PINCLIP action cam mount nach jeder Benutzung von Hand
mit klarem Wasser.
AUFBEWAHRUNG
Bewahren Sie den PINCLIP action cam mount an einem trockenen Ort bei
Temperaturen zwischen ca. -15 °C und ca. 40 °C auf.
ENTSORGUNG
Der PINCLIP action cam mount kann im Hausmüll entsorgt werden. Be-
achten Sie die in Ihrem Land geltenden Umweltvorschriften hinsichtlich der
Entsorgung.
HAFTUNG
Wir haben alle Anstrengungen unternommen, um die Gebrauchsanweisung rich-
tig, vollständig und so exakt wie möglich zu gestalten. Abweichungen können
nicht vollständig ausgeschlossen werden, sodass für Fehler in der zur Verfügung
gestellten Gebrauchsanweisung keine Haftung übernommen werden kann.
Für Schäden, die durch die Nichtbeachtung der Gebrauchsanweisung oder
die nicht bestimmungsgemäße Verwendung entstehen, übernehmen wir
keine Haftung.
Wird der PINCLIP action cam mount zweckentfremdet, unsachgemäß ver-
wendet oder eigenmächtig repariert, wird keine Haftung für eventuelle Schä-
den übernommen.
IMPRESSUM
Die PINCLIP -Technologie ist durch ein(e) oder mehrere Patent(e)/Patentan-
meldung(en) rechtlich geschützt. Weitere Informationen zum Patentschutz
der PINCLIP -Produktreihe erhalten Sie auf: www.fidlock.com/patents
Für nähere Informationen besuchen Sie unsere Website:
www.fidlock.com/consumer
FIDLOCK GmbH, Kirchhorster Straße 39, 30659 Hannover, Deutschland,
AG Hannover, HRB 204281, E-Mail: info-bike@fidlock.com
H
PULL
TO
RELEASE
Verletzungsgefahr durch Missachtung der Sicherheits-
Lebensgefahr durch Störung von Herzschrittmachern
Funktionsbeeinträchtigungen durch Verwendung mit un-
Sachschäden durch Verschmutzungen an PINCLIP -Pro-
Verletzungsgefahr durch nicht richtig eingerastete
Sachschäden durch Reinigen in der Spülmaschine oder
EN
Please read these instructions carefully before assembly or first use
and keep them for later reference!
IMPORTANT SAFETY INFORMATION
To avoid possible damage, read and follow the instructions below:
Danger to life due to interference with pacemakers or defibrillators
(ICD) by static magnetic fields! Always keep a sufficient distance between
PINCLIP products and pacemakers or defibrillators (ICD).
Risk of injury from use in extreme sports! Remove PINCLIP products
completely from your equipment before engaging in extreme sports. Do not
use PINCLIP products while doing extreme sports.
Risk of injury due to failure to observe the safety instructions as well as
the installation and user instructions for your Action Cam, Action Cam
housing and Action Cam bracket! Always follow the relevant safety instruc-
tions and installation and use instructions for your Action Cam, Action Cam
housing and Action Cam mount.
Risk of injury due to defects of any kind on PINCLIP products! Discon-
tinue use immediately and contact your dealer.
Proper use
PINCLIP is a magnetic-mechanical quick-release system consisting of a
base (fig. A) and connector (Fig. B).
The intended use of the PINCLIP action cam mount is mounting on Action
Cam housings with 2 fastening eyelets and Action Cam mounts with 3 fas-
tening eyelets.
The magnet-mechanical connection between the base and connector of the
PINCLIP action cam mount may only be made with the PINCLIP original
products intended for this purpose. Otherwise, the mechanical engagement
cannot take place.
Any use that deviates from this intended use is considered improper and can
lead to injuries, damage or malfunctions.
TECHNICAL DATA
Compatibility: Compatibility: Action Cam housing with 2 mounting eyelets,
Action Cam bracket with 3 mounting eyelets
Maximum load: 200 g
Temperature resistance approx.: -15 °C to 40 °C
Material: PA66GF, PA6, neodymium, epoxy, stainless steel, NBR
Made in China
ASSEMBLY
WARNING Risk of injury due to failure to observe the safety in-
!
structions as well as the installation and user instructions for your
Action Cam, Action Cam housing and Action Cam bracket! Always
follow the relevant safety instructions and installation and use instructions
for your Action Cam, Action Cam housing and Action Cam mount.
If you are unsure of how to assemble the product properly, consult your re-
tailer for advice!
Screw the connector to your Action Cam housing
1. Unscrew the supplied screw (Fig. C) from the connector (Fig. B).
2. Insert your Action Cam into your Action Cam housing. Follow the instruc-
tions in the description of your Action Cam housing.
3. Slide the fastening eyelets on your Action Cam housing into the fastening
eyelets on the connector (Fig. D).
4. Insert the supplied screw (Fig. C) into the hole of the interlocking fasten-
ing eyelets and tighten it.
Screwing the base to your Action Cam mount
DANGER Danger to life due to interference with pacemakers or de-
!
fibrillators (ICD) by static magnetic fields! Always keep a sufficient dis-
tance between PINCLIP products and pacemakers or defibrillators (ICD).
1. Slide the fastening eyelets of the base into the fastening eyelets of your
Action Cam mount (Fig. F).
2. Insert the screw of your Action Cam mount into the hole of the interlock-
ing fastening eyelets and tighten it (Fig. E).
USE
ATTENTION Functional impairments due to use with unsuitable
products! For the magnetic-mechanical connection between the base
and connector of the PINCLIP action cam mount , only use the PINCLIP
original products intended for this purpose.
Material damage due to contamination of PINCLIP
ATTENTION
products! Before each use, make sure that the PINCLIP action cam
mount is free of dirt.If the PINCLIP action cam mount becomes dirty,
clean it immediately by hand with clean water.
Before use, familiarise yourself with the handling of the PINCLIP action cam
mount and check that it functions properly. Make sure that the product has
been assembled properly.
Joining the connector to the base
1. Guide the connector to the base (Fig. G). Snap the connector onto the
base . You will hear a "click" sound when the base locks into the connector .
WARNING Risk of injury from PINCLIP products that are not prop-
!
erly engaged! Always follow the action step below.
2. Check that the base is properly engaged in the connector by pulling gen-
tly on the connector . The connector must not come loose from the base
by pulling it gently.
Detaching the connector from the base
1. Grasp the connector by the ribbed grip surface (Fig. H).
2. Pull firmly on the connector until it comes off the base .
CLEANING
ATTENTION Material damage due to cleaning in the dishwasher or wash-
ing machine! Do not clean the PINCLIP products in the dishwasher or
washing machine.
Clean the PINCLIP action cam mount by hand with clean water after each use.
STORAGE
Store the PINCLIP action cam mount in a dry place at temperatures between
approx. -15 °C and approx. 40 °C.
DISPOSAL
The PINCLIP action cam mount can be disposed of in household waste.
Please observe the environmental regulations applicable in your country
regarding disposal.
LIABILITY
We have gone to great lengths to ensure that the operating instructions are
correct, complete and as precise as possible. However, deviations cannot be
entirely ruled out, and no liability can be accepted for errors in the operating
instructions provided.
We accept no liability for damage caused by failure to observe the instruc-
tions for use or by improper use.
If the PINCLIP action cam mount is misused, used improperly or repaired
without authorisation, no liability will be accepted for any damage.
LEGAL INFORMATION
The PINCLIP technology is legally protected by one or more patent(s)/patent
application(s). For more information on the patent protection of the PINCLIP
product range, please visit: www.fidlock.com/patents
See our website for more information:
www.fidlock.com/consumer
FIDLOCK GmbH, Kirchhorster Straße 39, 30659 Hanover, Germany,
Hanover Local Court, HRB 204281, Email: info-bike@fidlock.com
