Einbau Überwachungskamera SEC24_LUG-SHE mit SONY EFFIO-E

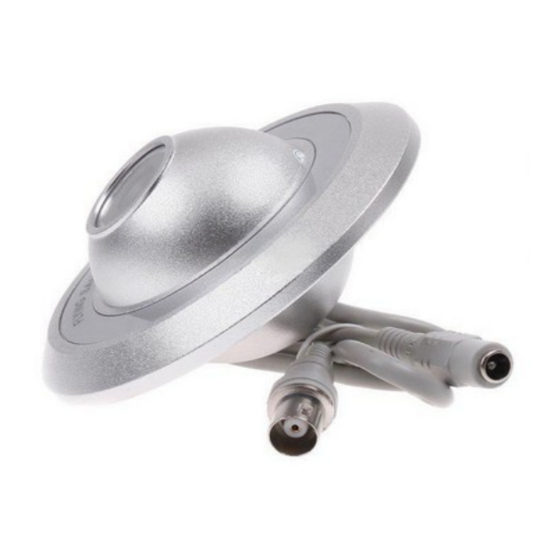

Einbau - Überwachungskamera SEC24_LUG-SHE
Farbkamera mit 700 TVL, Bildschirmmenü deutsch, 3.6mm Weitwinkelobjektiv, D-WDR Funktion, EFFIO-E,
Lichtempfindlichkeit 0.001 LUX
Einbau - Überwachungskamera für Einbau in Möbel, abgehängte Trockenbaudecken, Wände,
usw., mit "Sony EXview HAD CCD II" Bildsensor, 700 TV-Linien und Sony Effio-E™ DSP
Plattform.
Funktionen und technische Daten:
Bildsensor: Sony CCD Super HAD II mit 700 TVL, 976 x 582 Bildpunkte.
Lichtempfindlichkeit: 0.001 Lux
Bedienung: mehrsprachiges Bildschirmmenü (OSD), über Joystick in der Zuleitung.
Objektiv: Fixfokus mit 3.6mm, Sichtwinkel ca. 78°
Sony EFFIO-E Bildprozessor
Stromversorgung: 12 Volt Netzteil, 1 Ampere, Anschluß über Kleinspannungs-Hohlstecker 5,5mm
Arbeitstemperatur: ca. -20°C bis +60°C
Gewicht: 300 g
Größe: Ø außen: 95mm, Ø Kamerakörper: 50mm,
Höhe Kamerakörper: 15 mm Oberseite, 20 mm Einbauseite.
Anschlüsse: Videoanschluß: BNC-Buchse, Stromversorgung: Hohlsteckerbuchse 5,5mm
Funktionen: Auto-Iris,
(Rauschunterdrückung), Shutter (Verschlußeinstellungen), AGC (automatische
Verstärkungsregelung), Spiegelfunktion, Privacy Funktion (Privatsphärenmaskierung), BLC + HLC
(Gegenlichtkompensation)
weitere Infos von der Sony-Internetseite:
http://www.sony.net/Products/SC-HP/effiowld/technology/
D-WDR (ATR = Adaptive Tone Reproduction), DNR
-1-
www.SecurTech24.de

Werbung

loading

Inhaltszusammenfassung für Sony Effio-E

  • Seite 1 Farbkamera mit 700 TVL, Bildschirmmenü deutsch, 3.6mm Weitwinkelobjektiv, D-WDR Funktion, EFFIO-E, Lichtempfindlichkeit 0.001 LUX Einbau - Überwachungskamera für Einbau in Möbel, abgehängte Trockenbaudecken, Wände, usw., mit "Sony EXview HAD CCD II" Bildsensor, 700 TV-Linien und Sony Effio-E™ DSP Plattform. Funktionen und technische Daten: Bildsensor: Sony CCD Super HAD II mit 700 TVL, 976 x 582 Bildpunkte.
  • Seite 2 Einbau Überwachungskamera SEC24_LUG-SHE mit SONY EFFIO-E www.SecurTech24.de Beispiel Kamerabild: Schnappschuß mit einem einfachen Videograbber) Brennweite Objektiv: 3.6 mm Bildbreite: ca. 1,80 m Motivabstand: 1,00 m...
  • Seite 3 Einbau Überwachungskamera SEC24_LUG-SHE mit SONY EFFIO-E www.SecurTech24.de Kameramenü Sony EFFIO-E: Mit dem Steuerkreuz in der Zuleitung wird das Bildschirmmenü bedient. Zum aufrufen des Menüs klicken Sie in der Mitte auf das Joystick. Navigieren Sie durch Bewegung des Joysticks nach oben, unten, links oder rechts.
  • Seite 4: Shutter / Agc

    Einbau Überwachungskamera SEC24_LUG-SHE mit SONY EFFIO-E www.SecurTech24.de Kamera Systemmenü (Deutsch): EINSTELLUNGSMENÜ 1/2: OBJEKTIV: Blendeneinstellungen SHUTTER / AGC: Einstellungen der Verschlußzeit und Verstärkungsregelung WEISSABGLEICH: verschiedene Einstellungen zur Anpassung des Bildes bei hoher Helligkeit. GEGENLICHT: BLC und HLC Funktion zur Gegenlichtkompensation. BILDANPASSUNG: Spiegelfunktion, Helligkeit und Kontrast einstellen.
  • Seite 5 Einbau Überwachungskamera SEC24_LUG-SHE mit SONY EFFIO-E www.SecurTech24.de SHUTTER / AGC > AUTOMATISCHE EINSTELLUNG: Die Einstellungen unter HOHE LEUCHTDICHTE sind Werkzeuge um einer zu hohen Umgebungshelligkeit ggf. entgegenzuwirken. MODUS: Auswahlmöglichkeit zwischen Verschlußzeit + AutoIris oder nur Auto Iris. HELLIGKEIT: Ändern über die Joysticktasten links / rechts.
  • Seite 6 Einbau Überwachungskamera SEC24_LUG-SHE mit SONY EFFIO-E www.SecurTech24.de GEGENLICHT: HLC = High Light Compensation. (Starklichtkompensation) => dunkelt zu helle Bereiche stark ab, sodaß Motive in der näheren Umgebung der Lichtquelle besser erkennbar werden. Mit den beiden Schaltern CLIP LEVEL und SCALE kann eine Feinabstimmung vorgenommen werden.
  • Seite 7 Einbau Überwachungskamera SEC24_LUG-SHE mit SONY EFFIO-E www.SecurTech24.de BILDANPASSUNG: SPIEGEL: spiegelt das Bild wie bei einer Rückfahrkamera. HELLIGKEIT: Einst. mit Joystick. KONTRAST: Einstellung mit Joystick. BILDSCHÄRFE: Einst. mit Joystick. FARBTON: Einst. mit Joystick. VERSTÄRKUNG: Einst. mit Joystick. D-WDR / ATR-Funktion Die D-WDR Funktion (in deutscher Menüoberfläche ATR) verbessert das Bild in dunklen Bildbereichen.
  • Seite 8 Einbau Überwachungskamera SEC24_LUG-SHE mit SONY EFFIO-E www.SecurTech24.de BEW.ERKENNUNG: Die Kamera verfügt über eine eigene Bewegungserkennung, die je nach Einsatzbereich hilfreich sein kann, um z.B. über ein Computerprogramm eine Aufzeichnung zu starten. Die Erkennung ist in in 4 Bereiche unterteilt, die in der Größe und Position einzeln abgeändert werden...
  • Seite 9 Einbau Überwachungskamera SEC24_LUG-SHE mit SONY EFFIO-E www.SecurTech24.de PRIVATSPHÄRE: BEREICHSWAHL: Auswahl eines von 4 Teilbereichen. OBEN, UNTEN, LINKS, RECHTS: mit diesen Reglern wird die Position und Größe des gerade aktuellen Teilbereichs festgelegt. FARBE: Auswahl zwischen 8 verschiedenen Farben (rot, gelb, blau, magenta, weiß, schwarz, grün, cyan) TRANSP: hier kann in 4 Stufen eine Transparenz für...
  • Seite 10 Einbau Überwachungskamera SEC24_LUG-SHE mit SONY EFFIO-E www.SecurTech24.de (2DNR) kann z.B. durch Dunkelheit auftretendes Bildrauschen unterdrücken. In der Praxis kommt dies hauptsächlich bei Kameras ohne Infrarotlicht Schein-werfer vor, die bei Dunkelheit nur das vorhandene Restlicht verarbeiten müssen. Hier reduziert sich das Bildrauschen je nach Einstellung drastisch.
