Fotofalle- Überwachungskamera SEC24_LPRC-SHE
Fotofalle / Überwachungskamera SEC24_LPRC-SHE
Farbkamera mit 650 TVL, Bildschirmmenü, 3.7mm Weitwinkelobjektiv, 0.001 Lux Lichtempfindlichkeit

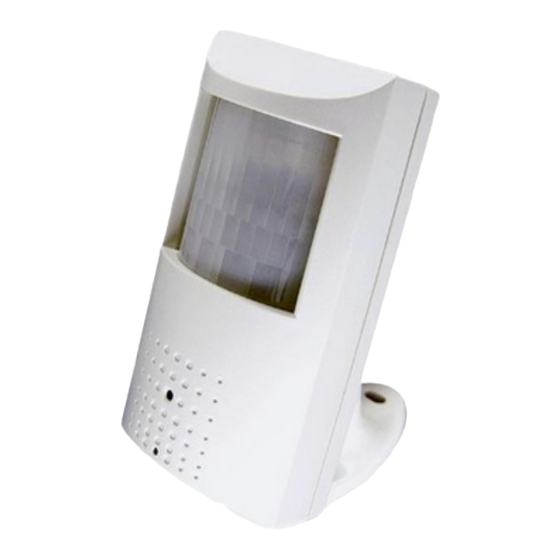

Die SEC24_LPRC-SHE ist eine als Bewegungsmelder getarnte Kamera mit einem versteckten
Pinhole Weitwinkelobjektiv und einem hochwertigen 1/3" CCD Bildsensor von Sony mit 700 TVL
und Effio E DSP. Sie eignet sich zur anonymen, getarnten Überwachung von Wohn- und
Geschäftsgebäuden. Rein äußerlich ist die SEC24-LPRC-SHE als Überwachungskamera nicht zu
erkennen.
Sie verfügt über ein 3,7mm Pinhole Weitwinkelobjektiv mit ca. 90 ° Bilderfassung. Daher ist diese
Überwachungskamera vor allem für Motive in kurzem Abstand ab ca. 1 m bis ca. 5 m geeignet.
Funktionen und technische Daten:
Bildsensor: Sony CCD Super HAD II mit 700 TVL, 976 x 582 Bildpunkte.
Einsatzbereich: Innenbereich
Nachtsicht: Infrarotlicht 850nm, ca. 50m
Lichtempfindlichkeit: 0.001 Lux
Bedienung: mehrsprachiges Bildschirmmenü (OSD), über Joystick in der Zuleitung.
Objektiv: 3.7mm Weitwinkelobjektiv mit ca. 90° Sichtwinkel
Sony EFFIO-E Bildprozessor
Stromversorgung: 12 Volt Netzteil, 1 Ampere, Anschluß über Kleinspannungs-Hohlstecker 5,5mm
Gewicht: 155 g
Größe: 120 x 70 x 40 mm (L/H/B)
Anschlüsse: Videoanschluß: BNC-Buchse, Stromversorgung: Hohlsteckerbuchse 5,5mm
Funktionen:
(Verschlußeinstellungen), AGC (automatische Verstärkungsregelung), Spiegelfunktion, Privacy
Funktion (Privatsphärenmaskierung), BLC + HLC (Gegenlichtkompensation)
weitere Infos von der Sony-Internetseite:
http://www.sony.net/Products/SC-HP/effiowld/technology/
D-WDR (ATR = Adaptive Tone Reproduction), DNR (Rauschunterdrückung), Shutter
-1-
www.SecurTech24.de
Werbung
Verwandte Anleitungen für Sony CCD Super HAD II
Inhaltszusammenfassung für Sony CCD Super HAD II
- Seite 1 Überwachungskamera vor allem für Motive in kurzem Abstand ab ca. 1 m bis ca. 5 m geeignet. Funktionen und technische Daten: Bildsensor: Sony CCD Super HAD II mit 700 TVL, 976 x 582 Bildpunkte. Einsatzbereich: Innenbereich Nachtsicht: Infrarotlicht 850nm, ca. 50m Lichtempfindlichkeit: 0.001 Lux...
- Seite 2 Fotofalle- Überwachungskamera SEC24_LPRC-SHE www.SecurTech24.de Kameramenü Sony EFFIO-E: Mit dem Steuerkreuz in der Zuleitung wird das Bildschirmmenü bedient. Zum aufrufen des Menüs klicken Sie in der Mitte auf das Joystick. Navigieren Sie durch Bewegung des Joysticks nach oben, unten, links oder rechts.
-
Seite 3: Shutter / Agc
Fotofalle- Überwachungskamera SEC24_LPRC-SHE www.SecurTech24.de Kamera Systemmenü (Deutsch): EINSTELLUNGSMENÜ 1/2: OBJEKTIV: Blendeneinstellungen SHUTTER / AGC: Einstellungen der Verschlußzeit und Verstärkungsregelung WEISSABGLEICH: verschiedene Einstellungen zur Anpassung des Bildes bei hoher Helligkeit. GEGENLICHT: BLC und HLC Funktion zur Gegenlichtkompensation. BILDANPASSUNG: Spiegelfunktion, Helligkeit und Kontrast einstellen. - Seite 4 Fotofalle- Überwachungskamera SEC24_LPRC-SHE www.SecurTech24.de SHUTTER / AGC > AUTOMATISCHE EINSTELLUNG: Die Einstellungen unter HOHE LEUCHTDICHTE sind Werkzeuge um einer zu hohen Umgebungshelligkeit ggf. entgegenzuwirken. MODUS: Auswahlmöglichkeit zwischen Verschlußzeit + AutoIris oder nur Auto Iris. HELLIGKEIT: Ändern über die Joysticktasten links / rechts.
- Seite 5 Fotofalle- Überwachungskamera SEC24_LPRC-SHE www.SecurTech24.de GEGENLICHT: HLC = High Light Compensation. (Starklichtkompensation) => dunkelt zu helle Bereiche stark ab, sodaß Motive in der näheren Umgebung der Lichtquelle besser erkennbar werden. Mit den beiden Schaltern CLIP LEVEL und SCALE kann eine Feinabstimmung vorgenommen werden. BLC = Back-Light-Compensation =>...
- Seite 6 Mit D-WDR werden diese dunklen Bereiche aufgehellt. LEUCHTDICHTE und KONTRAST: Die beiden Werte lassen sich in mehreren Stufen abändern. Eine generelle Empfehlung für die Einstellung kann nicht gegeben werden. Hier hilft nur ausprobieren. Beispiel von der Sony-Internetseite:...
- Seite 7 Fotofalle- Überwachungskamera SEC24_LPRC-SHE www.SecurTech24.de BEW.ERKENNUNG: Die Kamera verfügt über eine eigene Bewegungserkennung, die je nach Einsatzbereich hilfreich sein kann, um z.B. über ein Computerprogramm eine Aufzeichnung zu starten. Die Erkennung ist in in 4 Bereiche unterteilt, die in der Größe und Position einzeln abgeändert werden können.
- Seite 8 Fotofalle- Überwachungskamera SEC24_LPRC-SHE www.SecurTech24.de PRIVATSPHÄRE: BEREICHSWAHL: Auswahl eines von 4 Teilbereichen. OBEN, UNTEN, LINKS, RECHTS: mit diesen Reglern wird die Position und Größe des gerade aktuellen Teilbereichs festgelegt. FARBE: Auswahl zwischen 8 verschiedenen Farben (rot, gelb, blau, magenta, weiß, schwarz, grün, cyan) TRANSP: hier kann in 4 Stufen eine Transparenz für die Teilbereiche vergeben werden.
- Seite 9 Fotofalle- Überwachungskamera SEC24_LPRC-SHE www.SecurTech24.de RAUSCHUNTERDR (2DNR) kann z.B. durch Dunkelheit auftretendes Bildrauschen unterdrücken. In der Praxis kommt dies hauptsächlich bei Kameras ohne Infrarotlicht Schein-werfer vor, die bei Dunkelheit nur das vorhandene Restlicht verarbeiten müssen. Hier reduziert sich das Bildrauschen je nach Einstellung drastisch.
