iadc Solido T-Line 100460 Bedienungsanleitung Seite 9

Entfernen Sie die beiden Kaminschächte und drücken nun die Dunstabzugshaube an
die Wand, an die gewünschte Position. Nehmen Sie gegebenenfalls eine
Wasserwaage, um die Dunstabzugshaube waagerecht auszurichten. Markieren Sie
nun die beiden Löcher des Motorblocks. Achten Sie darauf, dass Sie, wie in der
unteren Skizze beschrieben, nicht die Mitte der kreisrunden Löcher an der Wand
markieren, sondern die Mitte der Langlöcher, an der die Dunstabzugshaube an den
Schrauben letztendlich hängen wird. Nehmen Sie anschließend die
Dunstabzugshaube wieder herunter und bohren an den beiden markierten Punkten an
der Wand die Löcher für Ihre Dübel und schrauben zwei Schrauben idealerweise mit
einer Unterlegschraube an/ein. Der Schraubenkopf bzw. die Unterlgescheibe sollte
idealerweise einen Durchmesser von <12MM haben; in diesem Fall können Sie
zunächst die Schrauben an die Wand schrauben und dann die Dunstabzugshauben
an diesen aufhängen, indem Sie den Schraubenkopf bzw. den Kopf mit der
Unterlegscheibe durch das große Rundloch durchgeführt haben und dann die
Schraube an dem darüber liegenden Langloch festziehen/festschrauben.

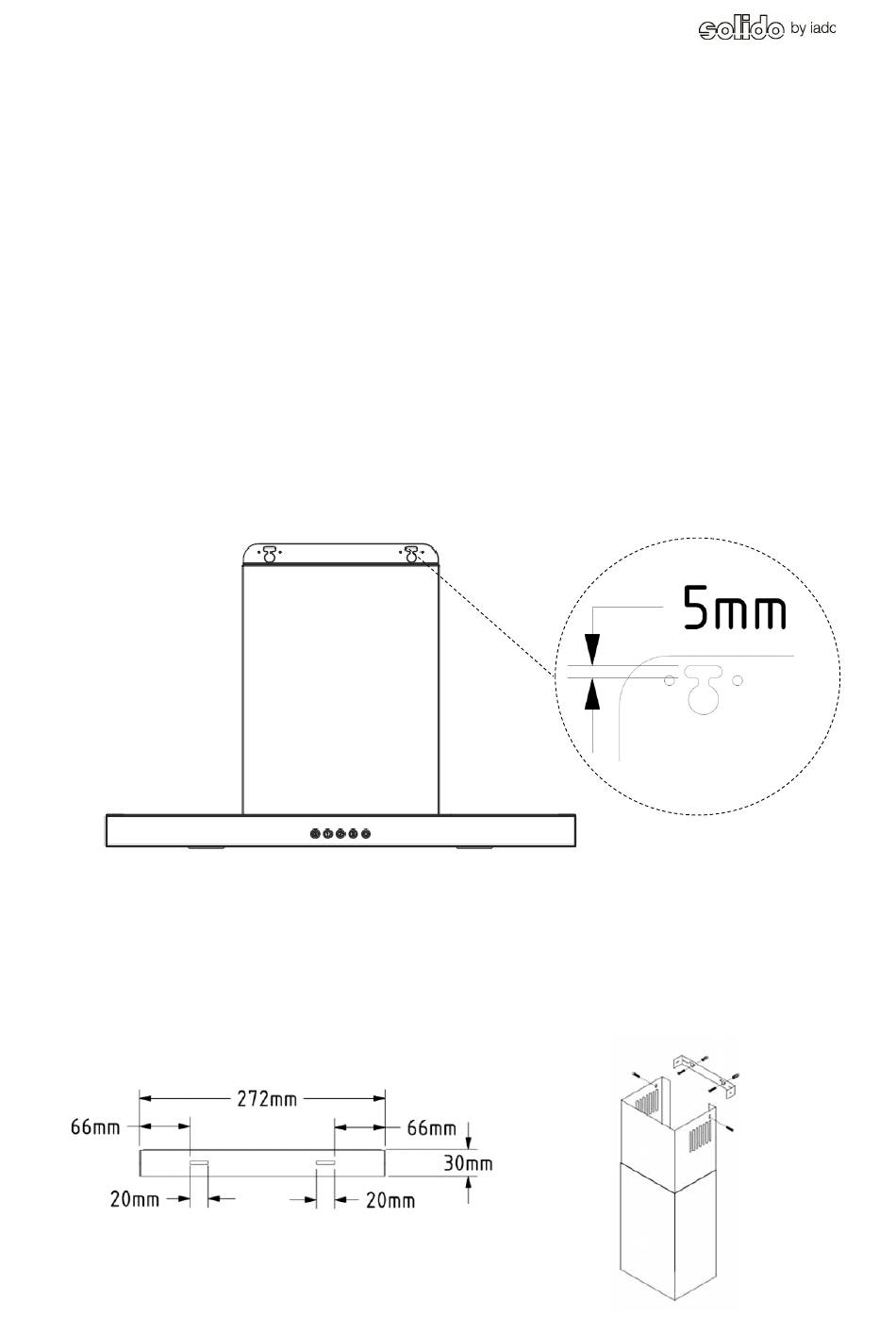

Abb. Position der zu markierenden Löcher an der Wand für die Montage
x x
x
Nachdem die Dunstabzugshaube montiert ist, setzen Sie nun die Kaminschächte auf
die Dunstabzugshaube. Nachdem Sie den Basisschacht (ohne Luftausblaßlöcher)
platziert haben, nehmen Sie den dafür vorgesehenen Montagebügel und platzieren
und befestigen diesen auf die gewünschte Höhe i.d.R. direkt unterhalb der Decke und
fixieren den Teleskopschacht an diesem.
Abb. Maße Montagebügel für den Teleskopschacht / Montage Kaminschächte
9
