Odstraňte obě komínové šachty a nyní přitlačte kapotu sporáku ke stěně v
požadované poloze. V případě potřeby použijte vodováhu k vodorovnému vyrovnání
kapoty sporáku. Nyní označte dva otvory v bloku motoru. Dbejte na to, abyste na
stěně neoznačovali střed kruhových otvorů, jak je popsáno na náčrtku níže, ale střed
otvorů s drážkami, do kterých bude nakonec zavěšena kapota sporáku. Poté opět
sejměte kapotu sporáku a vyvrtejte otvory pro hmoždinky ve dvou vyznačených
bodech na stěně a přišroubujte/zasunujte dva šrouby, nejlépe s podložkou. Hlava
šroubu nebo podložka by měla mít v ideálním případě průměr <12MM; v tomto
případě můžete nejprve přišroubovat šrouby ke stěně a poté na ně zavěsit kapoty
sporáku tak, že hlavu šroubu nebo hlavu s podložkou protáhnete velkým kulatým
otvorem a poté šroub utáhnete/vyšroubujete do otvoru s drážkou nahoře.

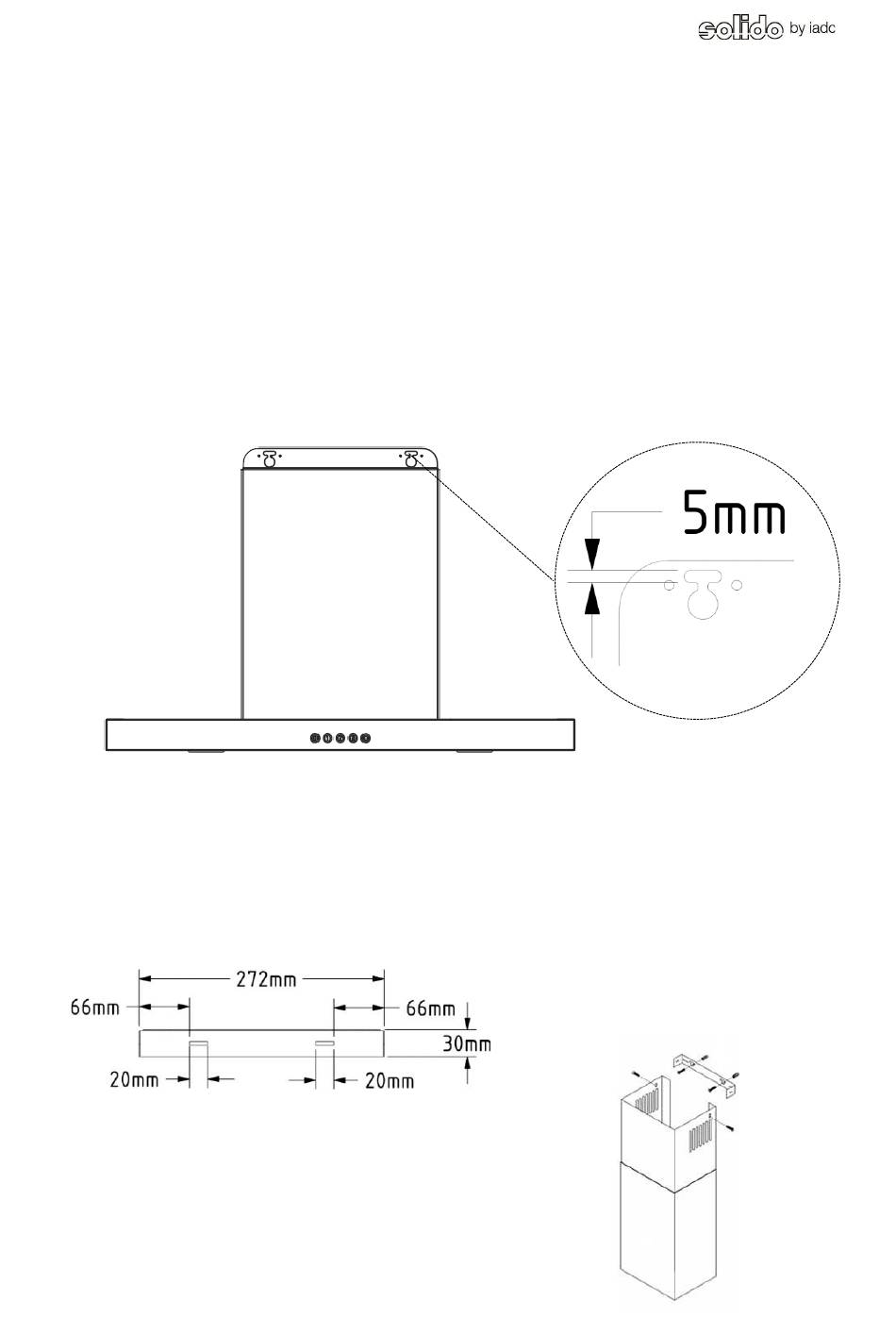

Obr Umístění otvorů, které je třeba vyznačit na stěně pro montáž
x x
x
Po montáži kapoty sporáku nasaďte na kapotu sporáku komínové šachty. Po
umístění základní hřídele (bez otvorů pro výstup vzduchu) vezměte k tomuto účelu
dodanou montážní konzolu, umístěte ji a upevněte v požadované výšce, obvykle
přímo pod stropem, a připevněte k ní teleskopickou hřídel.
Obr. Rozměry montážní konzoly pro teleskopickou hřídel / montážní komínové hřídele
