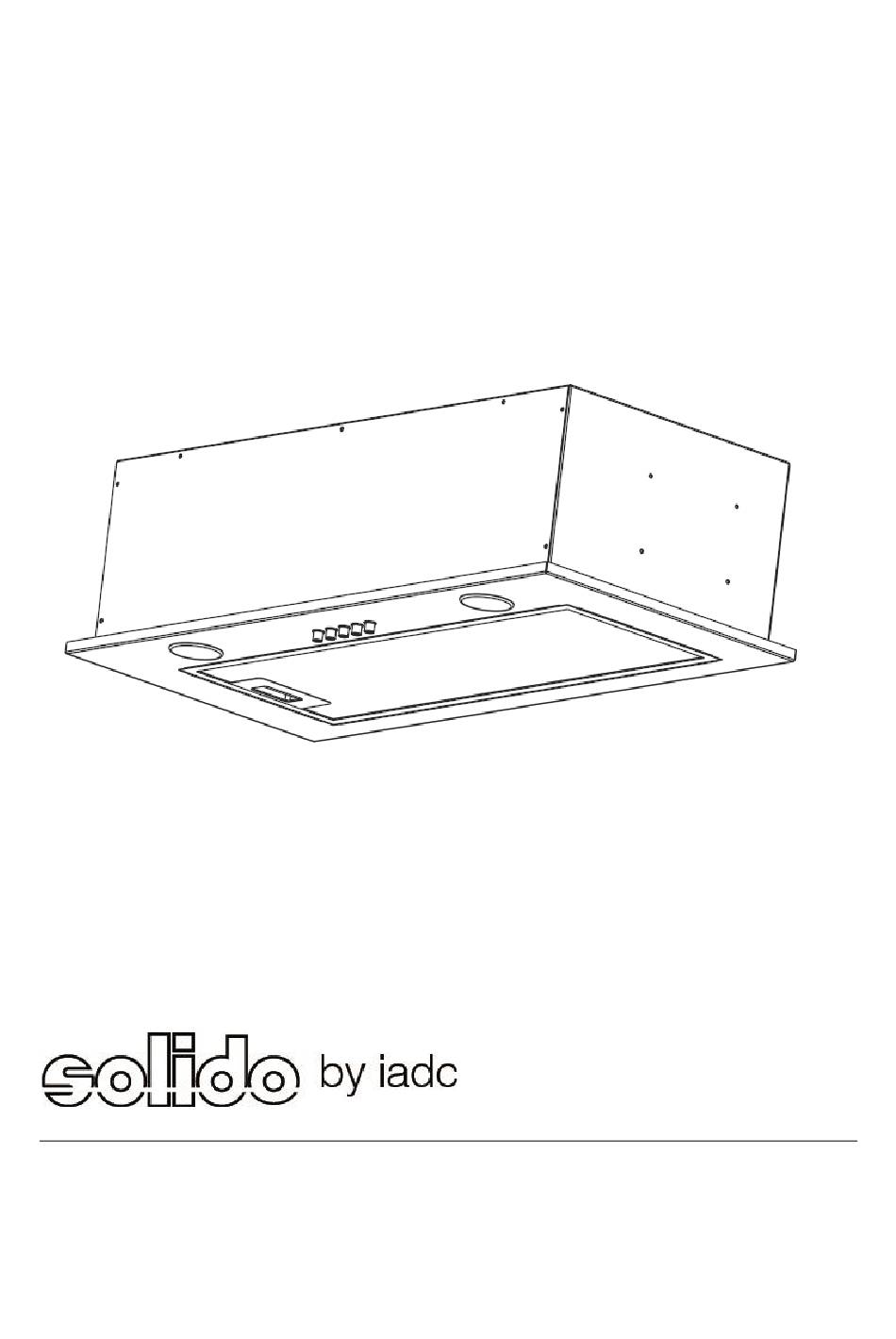

- Seite 1 Bedienungsanleitung Solido Inorio Canopy 100860 60cm / 110061...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemein Inhaltsverzeichnis Ihre Gerätedaten Sicherheitshinweise Einbau Montagehinweise Einbau Montage in den Oberschrank Möglichkeit 1 Montage der Kaminschächte Möglichkeit 2 Bedienung Bedienung Leistungsregelung Beleuchtung ein- / ausschalten Wartung, Reinigung und Pflege Gehäuse Fettfilter Entnahme der Fettfilter Kohlefilter... - Seite 3 Bitte beachten Sie: Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgende Informationen: Ihre genau Anschrift Ihre Telefon- und ggf. Telefaxnummer Wann kann der Kundendienst Sie besuchen? Die genaue Gerätebezeichnung: Mod.
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Dieses Gerät entspricht den geltenden Sicherheitsbestimmungen. Unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen. Bitte lesen Sie diese Anleitung vor Gebrauch und Montage sorgfältig durch. Sie enthält wichtige Hinweise und Tipps zur Montage, Sicherheit und Wartung. Hinweise zu baulichen Voraussetzungen Beim Nutzen einer Dunstabzugshaube im Abluftbetrieb sind folgende Hinweise zu beachten: In Küchen/Räumen ohne offene Feuerstelle sollte die Luftzufuhr für den Raum... - Seite 5 Sicherheitshinweise zu Montage und Gebrauch Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern. Bei Gasherden ist darauf zu achten, dass die Kochstellen nicht ohne Kochgeschirr betrieben werden. Bei offenen Gasflammen können Teile der Dunstabzugshaube durch die aufsteigende Hitze beschädigt werden.
-
Seite 6: Montagehinweise
Montagehinweise Abluft- oder Umluftbetrieb Beim Abluftbetrieb wird die angesaugte Luft durch den Fettfilter gereinigt und über einen Abluftkanal nach draußen geleitet. Beim Umluftbetrieb wird die angesaugte Luft durch den Fettfilter und zusätzlich durch einen Aktivkohlefilter (Sonderzubehör) gereinigt. Die Luft wird somit gereinigt wieder in die Küche zurückgeführt. -
Seite 7: Einbau
EINBAU Bei der Montage der Dunsthaube sollte je nach Modell bei Elektrokochstellen eine Mindesthöhe von 65 cm und bei Gaskochfeldern eine Mindesthöhe von 85 cm von Kochfeld bis zur Unterkante der Dunstabzugshaube eingehalten werden. Abb. Ausschnittmaß und Produktaussenmaße Abb. Produktaussenmaße (Ansicht unten) - Seite 8 Abb. Produktaussenmaße (Ansicht oben) Empfohlenes Ausschnittmaß: 568 x 260MM !!! Abb. Produktaussenmaße (Ansicht Vorne / Seite)
- Seite 9 Um den Lüfterbaustein / die Dunstabugshaube zu montieren, schneiden Sie in Ihrem Schrank ein Loch mit den Maßen 568 x 260MM aus. Entnehmen Sie nun den Fettfilter der Dunstabzugshaube. Abb. Filterentnahme Fettfilter Anschließend gibt es zwei Möglichkeiten der Montage der Dunstabzugshaube. Bei der ersten Variante, können Sie die Dunstabzugshaube an die “obere Seite des Oberschranks”...
- Seite 10 Bei der zweiten Variante, können Sie die Dunstabzugshaube an die “Unterseite des Oberschranks” mit vier Schrauben montieren. Hierzu lösen Sie die beiden Steckverbdinungen und schrauben Sie die vier Schrauben, die die gesamte untere Blende einschließlich Beleuchtung und Bedienpaneel beinhaltet, heraus. Abb.
- Seite 11 Nehmen Sie nun vorsichtig die untere Blende vorsichtig heraus. Abb. Ansicht Dunstabzugshaube von unten ohne untere Blende Schrauben Sie nun mit vier Schrauben die Dunstabzugshaube an die Unterseite des Oberschranks fest. Die Bemaßung der Schraubenpositionen können Sie dem unten stehenden Bild entnehmen. Abb.
-
Seite 12: Bedienung Der Dunstabzugshaube
BEDIENUNG der Dunstabzugshaube Diese Dunstabzugshaube wird über Drucktasten an der Front gesteuert. Sie reagiert, wenn der jeweilige Bedienknopf gedrückt wird. Sie können die Leistungsstufen und die Beleuchtung über diese Bedienelemente steuern. Abb. Bedienleiste an der Dunstabzugshaube Leistungsregelung Durch das Drücken dieses Bedienknopfes wird die Dunstabzugshaube eingeschaltet. -
Seite 13: Wartung, Reinigung Und Pflege
Wartung, Reining und Pflege Die Dunstabzugshaube sollte unbedingt regelmäßig gewartet werden, um die Leistungsfähigkeit des Gerätes auf lange Zeit zu gewährleisten. Wenn der Metallfettfilter mit Fett- und Schmutzpartikeln zugesetzt ist, wird die Funktion des Gerätes stark beeinträchtigt. Der Aktivkohlefilter (nur bei Umluftbetrieb) sollte regelmäßig ausgetauscht werden. Ersatzkohlefilter können Sie bei Ihrem Fachhändler bestellen. - Seite 14 Abb. Ansicht Unterseite Dunstabzugshaube / Ansicht Fettfilter Abb. Ansicht Unterseite Dunstabzugshaube / Ansicht Griffleiste der Fettfilter Abb. Ansicht Unterseite Dunstabzugshaube / Entnahme der Fettfilter...
-
Seite 15: Kohlefilter
Hinweis! Beim Reinigen der Fettfilter darauf achten, dass das Gitter nicht beschädigt wird. Durch häufiges Reinigen oder durch die Verwendung von aggressiven Reinigungsmitteln können Farbveränderungen der Metalloberfläche auftreten. Diese haben keinen Einfluss auf die Filterfunktion und sind kein Reklamationsgrund. Nach der Reinigung setzen Sie den trockenen Fettfilter wieder ein. Kohlefilter Um den Aktivkohlefilter zu entnehmen, müssen Sie die Fettfilter entnehmen und die beiden Kohlefilterkassetten an die beiden Seiten des Motors andrehen.
