Odstráňte obe komínové šachty a teraz pritlačte kryt sporáka k stene v požadovanej
polohe. V prípade potreby použite vodováhu na vodorovné vyrovnanie kapoty
sporáka. Teraz označte dva otvory v bloku motora. Dbajte na to, aby ste na stene
neoznačili stred kruhových otvorov, ako je to opísané na náčrte nižšie, ale stred
otvorov s drážkami, do ktorých sa nakoniec zavesí kapota sporáka na skrutky. Potom
kapotu sporáka opäť odmontujte a na dvoch vyznačených miestach na stene
vyvŕtajte otvory pre hmoždinky a naskrutkujte/vložte dve skrutky, ideálne s
podložkou. Hlava skrutky alebo podložka by mala mať v ideálnom prípade priemer
<12MM; v tomto prípade môžete najprv priskrutkovať skrutky k stene a potom na ne
zavesiť kapoty sporáka tak, že hlavu skrutky alebo hlavu s podložkou pretiahnete cez
veľký okrúhly otvor a potom skrutku utiahnete/naskrutkujete do otvoru s drážkou nad
ňou.

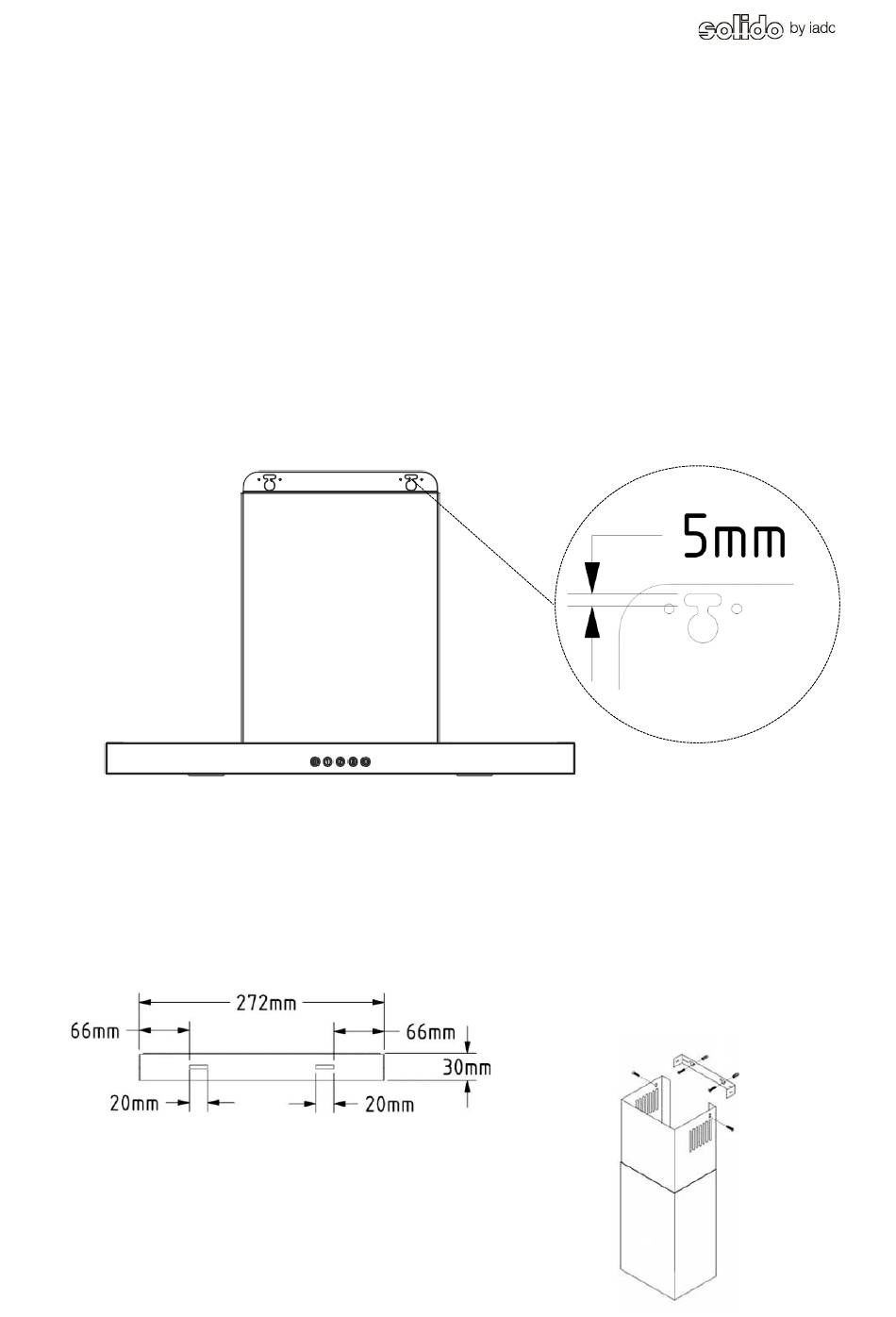

Obr. Poloha otvorov na stene, ktoré sa majú označiť na montáž
x x
x
Po namontovaní krytu sporáka nasaďte na kryt sporáka komínové šachty. Po
umiestnení základného hriadeľa (bez otvorov na výstup vzduchu) vezmite na tento
účel dodanú montážnu konzolu, umiestnite ju a upevnite v požadovanej výške,
zvyčajne priamo pod stropom, a upevnite k nej teleskopický hriadeľ.
Obr Rozmery montážnej konzoly pre teleskopickú hriadeľ / montáž komínových hriadeľov
