Távolítsa el a két kéménytengelyt, és most nyomja a tűzhely motorháztetőjét a
falhoz, a kívánt pozícióban. Ha szükséges, vízmértékkel igazítsa vízszintesen a
főzőfedelet. Jelölje be a motorblokk két furatát. Ügyeljen arra, hogy ne a falon lévő
kör alakú lyukak közepét jelölje meg, ahogy az alábbi vázlaton látható, hanem a
résfuratok közepét, ahová a főzőfülke végül a csavarokba fog lógni. Ezután vegye le
ismét a tűzhely főfedelét, és fúrja ki a fali dugók lyukait a fal két megjelölt pontján, és
csavarozzon fel/helyezzen be két csavart, ideális esetben egy alátétcsavarral. A
csavarfej vagy az alátét átmérője ideális esetben <12MM; ebben az esetben először
a csavarokat a falhoz csavarozhatja, majd a főzőfülkéket rájuk akaszthatja úgy, hogy
a csavarfejet vagy a fejet az alátéttel együtt átvezeti a nagy kerek lyukon, majd a
csavart a fenti hornyos lyukhoz húzza/csavarozza.

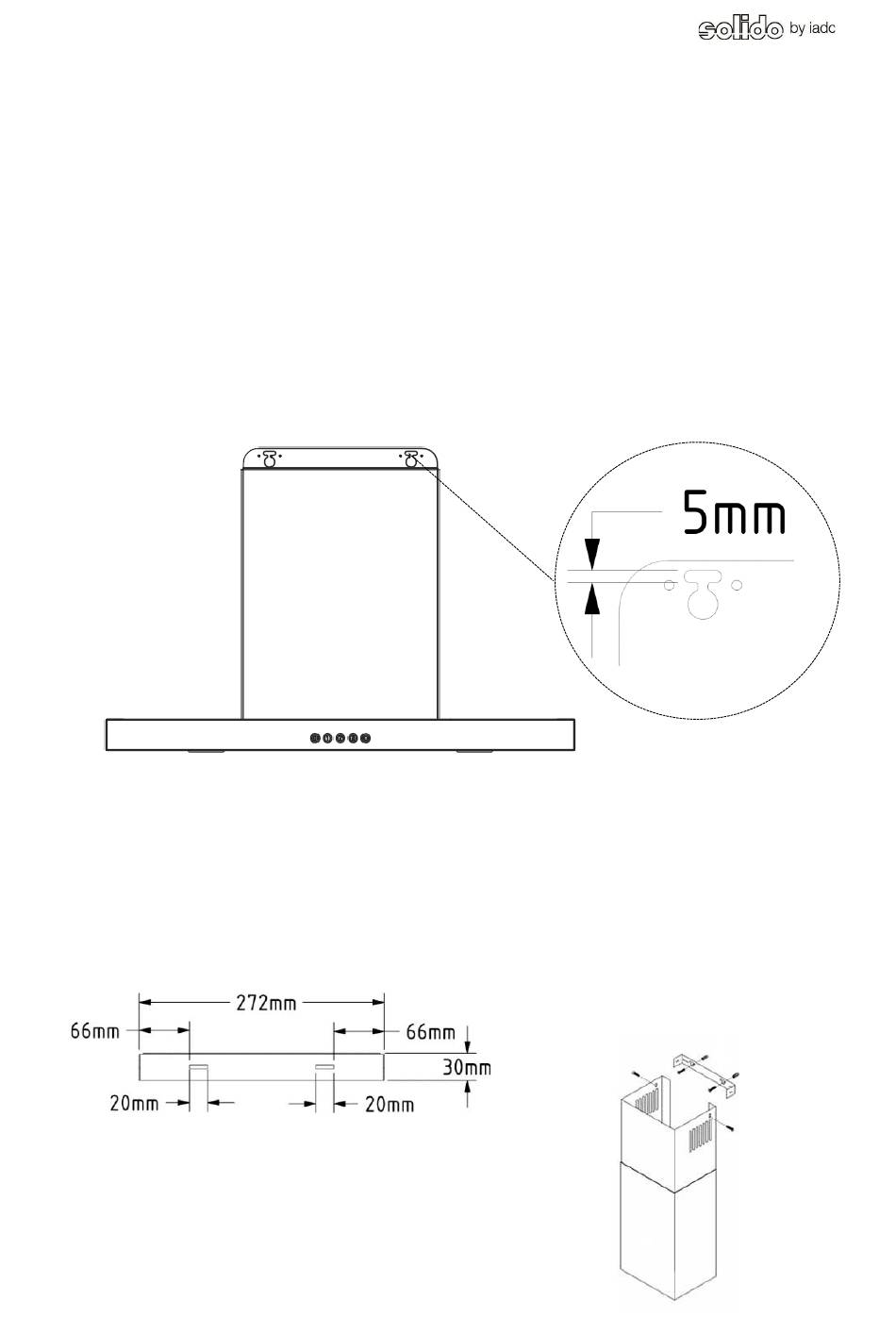

Ábra A falon a felszereléshez jelölendő furatok helyzete
x x
x
Miután a tűzhely motorháztetőjét felszerelte, helyezze a kéménytengelyeket a tűzhely
motorháztetőjére. Miután elhelyezte az alaptengelyt (a légkivezető nyílások nélkül),
vegye az erre a célra biztosított rögzítő konzolt, helyezze el és rögzítse a kívánt
magasságban, általában közvetlenül a mennyezet alatt, és rögzítse hozzá a
teleszkópos tengelyt.
Ábra A teleszkópos tengelyhez való rögzítő konzol méretei / kéményaknák rögzítése
