Rimuovere le due canne fumarie e premere il coperchio della cucina contro la parete,
nella posizione desiderata. Se necessario, utilizzare una livella per allineare
orizzontalmente il coperchio della pentola. Ora segnare i due fori nel blocco motore.
Assicuratevi di non segnare il centro dei fori circolari sulla parete, come descritto
nello schizzo qui sotto, ma il centro dei fori asolati dove il coperchio della pentola
sarà appeso alle viti. Quindi smontare nuovamente il coperchio della cucina e
praticare i fori per i tasselli nei due punti contrassegnati sulla parete e
avvitare/inserire due viti, possibilmente con una rondella. La testa della vite o la
rondella dovrebbero idealmente avere un diametro di <12MM; in questo caso è
possibile avvitare prima le viti alla parete e poi appendere le cuffiette su di esse
facendo passare la testa della vite o la testa con la rondella attraverso il foro rotondo
grande e poi avvitare la vite al foro asolato sopra.

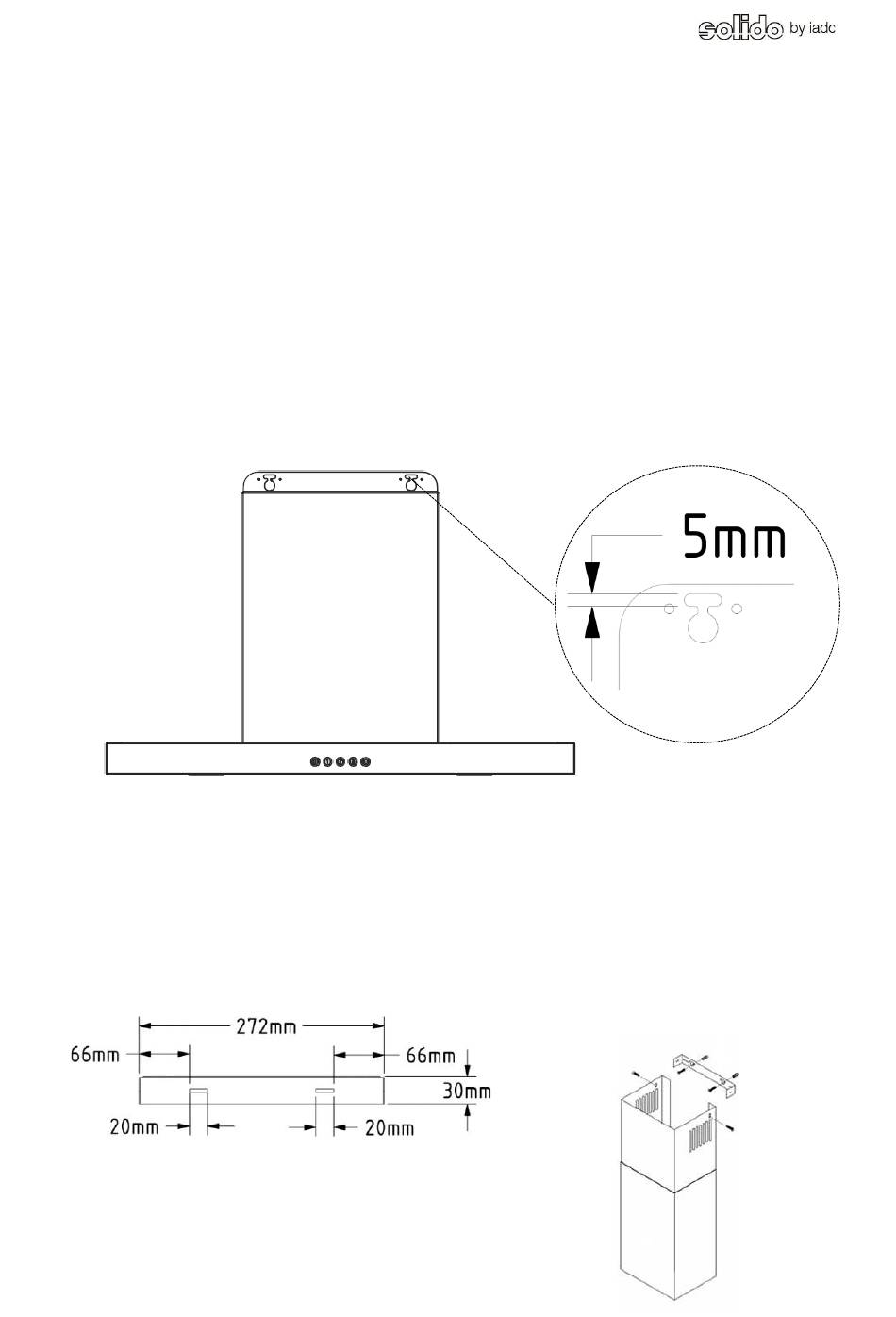

Fig. Posizione dei fori da segnare sulla parete per il montaggio
x x
x
Dopo aver montato il cofano della pentola, posizionare gli alberi del camino sul
cofano della pentola. Dopo aver posizionato l'albero di base (senza fori di uscita
dell'aria), prendere la staffa di montaggio fornita a questo scopo, posizionarla e
fissarla all'altezza desiderata, di solito direttamente sotto il soffitto, e fissarvi l'albero
telescopico.
Fig. Dimensioni della staffa di montaggio per albero telescopico / montaggio di alberi per camini
