2. Den Motor anlassen, die Glättflügel auf die höchste Drehzahl
beschleunigen und auf folgende Anzeichen achten:
■ Ist beim Glätter während des Betriebs eine rollende oder hol-
pernde Bewegung festzustellen?
■ Den laufenden Glätter beobachten, bewegt sich der
Schutzring im Verhältnis zum Boden auf- und ab?
Drehkreuzausbau
1. Wenn festgestellt wird, dass eine Einstellung erforderlich ist, muss
die Drehkreuzbaugruppe mit dem folgenden Schritte von der
Getriebekastenwelle entfernt werden:
a. Den Schmiernippel und die Innensechskantschraube mit
der Bezeichnung „S" (Abbildung 24) entfernen. Auf der
gegenüberliegenden Seite des Drehkreuzes befinden sich
ein weiterer Schmiernippel und eine Innensechskant-
schraube, die ebenfalls zu entfernen sind.
GETRIEBE-
KASTEN
DRUCKRINGBUCHSE
UNTERE
VERSCHLEISSPLATTE
DREHKREUZ-
PLATTE
SCHMIER-
NIPPELKAPPE
KANTSCHRAUBE
UNTERLEGSCHEIBE
SCHMIERNIPPEL

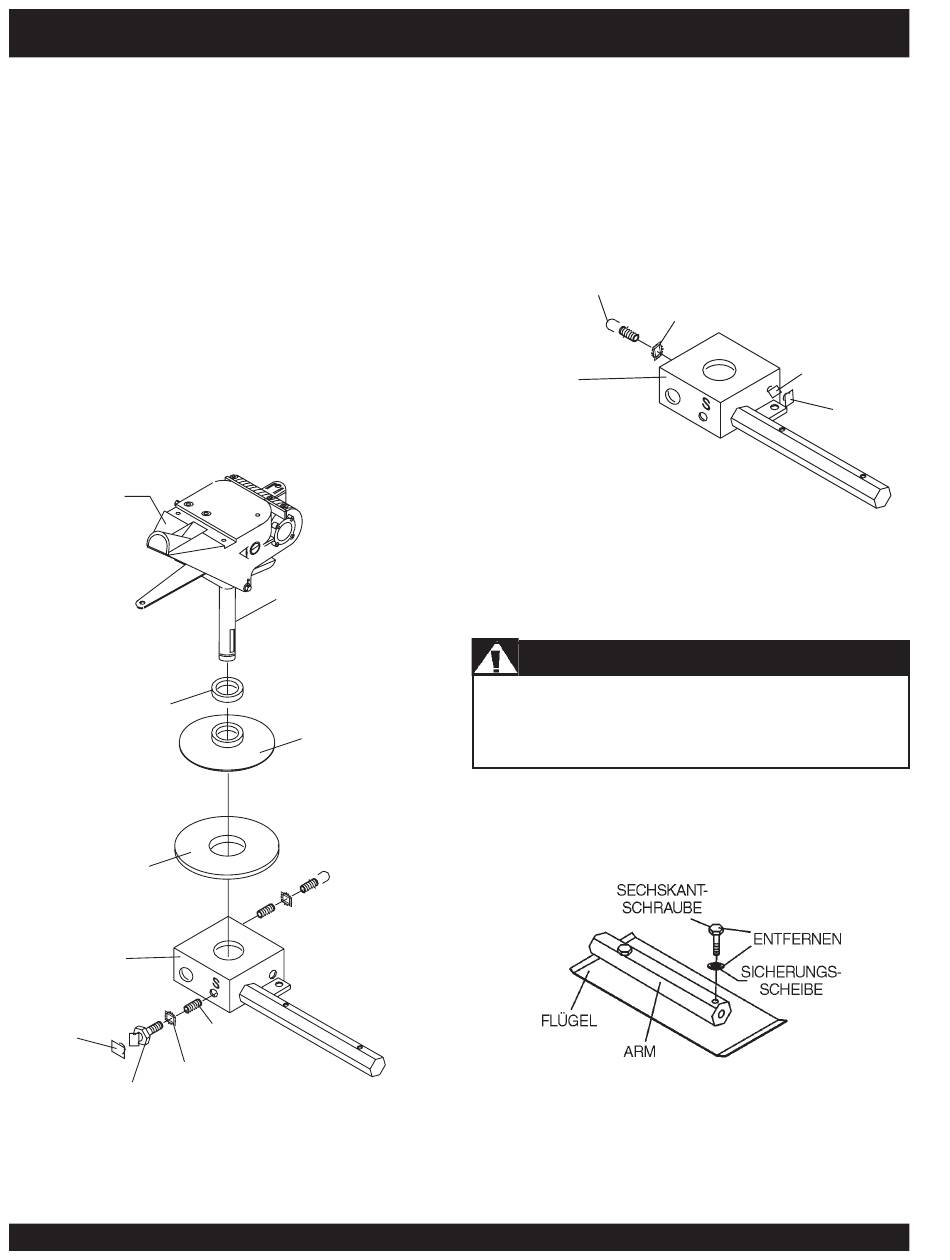

Abbildung 24. Drehkreuz-/Getriebekastenausbau
SEITE 26 – CA4HM HANDGEFÜHRTER GLÄTTER – BEDIENUNGSHANDBUCH – VERSIONSNR. 2 (06.09.04)
GETRIEBEKASTENWELLE
DRUCKRING
INNENSECHS-
CA4HM – WARTUNG
b. Die obere Glättereinheit von der Drehkreuzbaugruppe ab-
heben. Unter Umständen ist leichtes Klopfen mit einem
Gummihammer erforderlich, um das Drehkreuz von der
Hauptwelle des Getriebekastens zu lösen.
Glättarmausbau
1. Die beiden verbleibenden Schmiernippel und Innensechskant-
schrauben von der Drehkreuzbaugruppe entfernen (Abbildung 25).
SCHMIERNIPPEL
UNTERLEGSCHEIBE
DREHKREUZ-
PLATTE
Abbildung 25. Glättarmausbau
Glättflügelausbau
ACHTUNG – Zündkerze
Das Zündkerzenkabel von der Zündkerze trennen und abseits
vom Motor befestigen, bevor Wartungsarbeiten oder Einstellun-
gen an der Maschine durchgeführt werden.
1. Die Glättflügel vom Glättarm entfernen, indem die zwei
Sechskantschrauben (Abbildung 26) von dem Glättarm entfernt
werden. Die Glättflügel beiseite legen.
Abbildung 26. Glättflügel
2. Etwaige Betonablagerungen von allen sechs Seiten des Glätt-
arms mit einer Drahtbürste entfernen. Dieses Verfahren für die
anderen drei Arme wiederholen.
SCHMIER-
NIPPEL
KAPPE
