Quick Pitch™-Griffbaugruppe
Der CA4HM-GLÄTTER ist mit einem umklappbaren oberen Griff
(Abbildung 4) ausgestattet. Der Griff wurde werkseitig zu-
sammengebaut und in seiner umgeklappten Stellung (Verstau-
position) versandt. Der Glättergriff muss vor dem Betrieb aufgeklappt
HINWEIS
ZUSAMMENGEKLAPPTE
CA4HM HANDGEFÜHRTER GLÄTTER – BEDIENUNGSHANDBUCH – VERSIONSNR. 2 (06.09.04) – SEITE 17
und in die aufrechte Stellung
gebracht werden.
Um den Quick Pitch™-Griff
vorwärts oder rückwärts zu bewe-
gen, kann ein erheblicher Kraftauf-
wand erforderlich sein.
Der Quick Pitch-Griff
muss nach vorne geklappt
werden, wenn er
zusammengeklappt ist.
STELLUNG

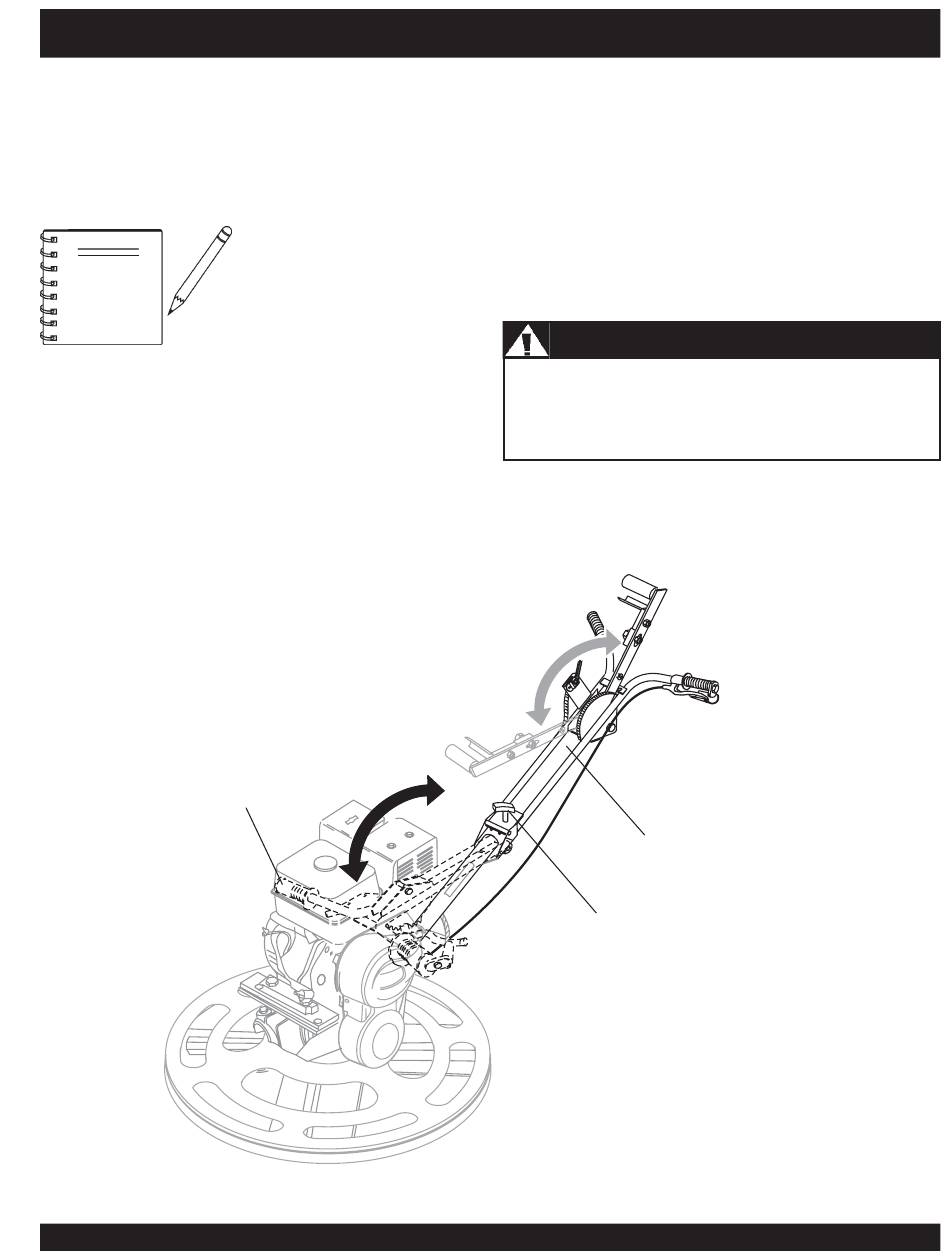

Abbildung 4. Eingeklappter Glätter und Bedienpositionen
CA4HM – EINRICHTEN
Aufklappen des Glätters für den Betrieb
1. Sicherstellen, dass der Quick Pitch™- Griff an der oberen
Griffstange angebracht wurde, und dass das Neigungs-
steuerseil Spiel hat. Den T-Griff-Knopf durch Drehen gegen
den Uhrzeigersinn vom Schwenkbolzen auf der Oberseite der
oberen Griffstange entfernen. Den Quick Pitch™- Griff zur
Bedienerposition bewegen und die obere Führungsstange vom
Motor weg in die aufrechte Stellung klappen. Den Schwenk-
bolzen wieder durch den Schlitz in der Scharnierplatte
einsetzen. Den T-Griff-Knopf gegen den Uhrzeigersinn
festziehen, um die obere Griffstange zu befestigen.
ACHTUNG – Quick Pitch™-Griff
Der Quick Pitch™-Griff ist federbelastet und unsachgemäßer
Umgang oder Einbau kann zu Verletzungen oder Beschädi-
gungen führen. Beim Einbau dieser Komponenten vorsichtig
vorgehen.
2. Beim Einklappen der Griffbaugruppe, darauf achten, dass der
Quick Pitch™-Griff zuerst nach vorne bewegt wird, um zu
vermeiden, dass das Gasseil gedehnt wird.
OBERER
GRIFF
T-GRIFF-KNOPF
BETRIEBS-
POSITION
