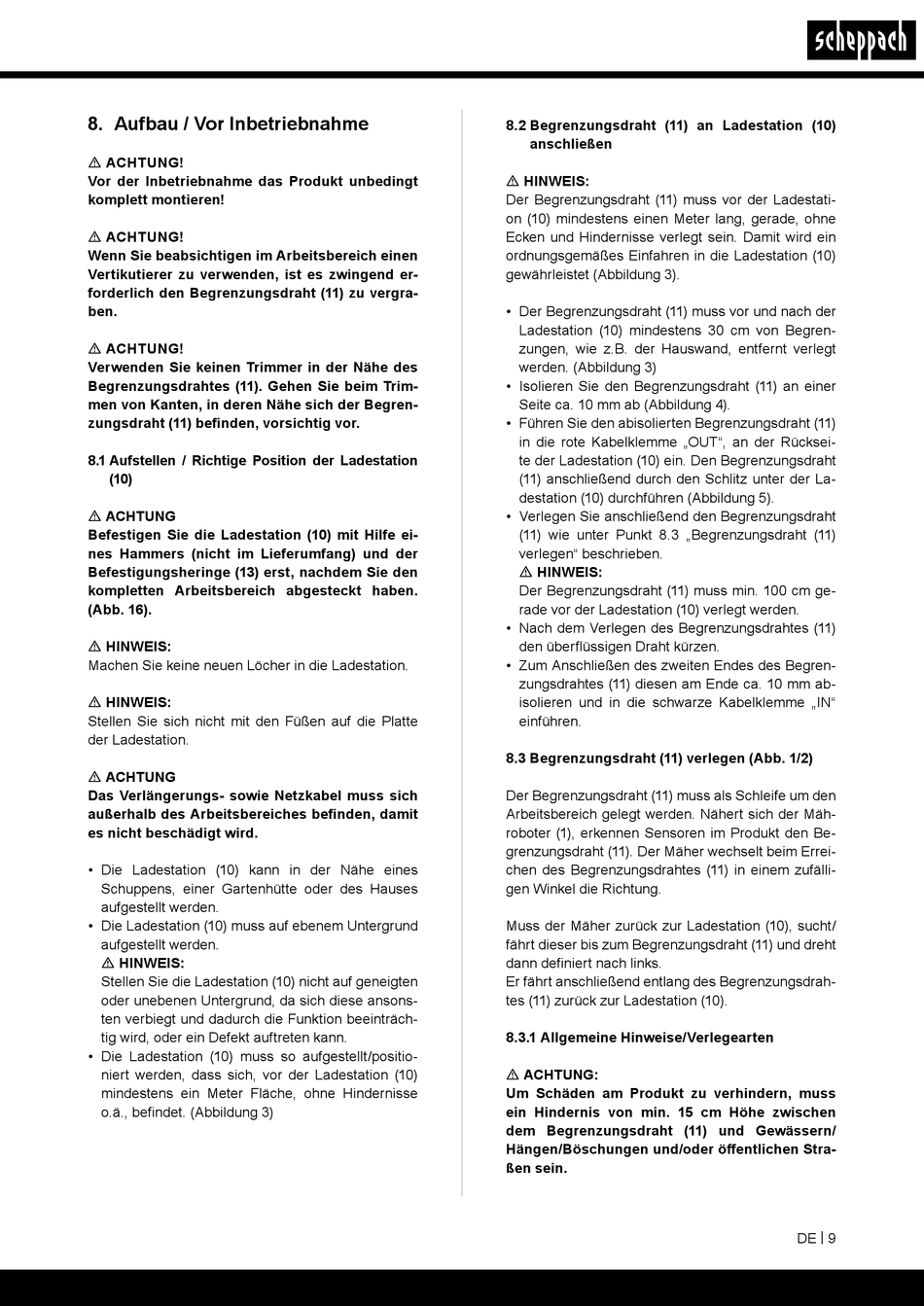

8. Aufbau / Vor Inbetriebnahme

m ACHTUNG!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
m ACHTUNG!
Wenn Sie beabsichtigen im Arbeitsbereich einen
Vertikutierer zu verwenden, ist es zwingend er-
forderlich den Begrenzungsdraht (11) zu vergra-
ben.
m ACHTUNG!
Verwenden Sie keinen Trimmer in der Nähe des
Begrenzungsdrahtes (11). Gehen Sie beim Trim-
men von Kanten, in deren Nähe sich der Begren-
zungsdraht (11) befinden, vorsichtig vor.
8.1 Aufstellen / Richtige Position der Ladestation
(10)
m ACHTUNG
Befestigen Sie die Ladestation (10) mit Hilfe ei-
nes Hammers (nicht im Lieferumfang) und der
Befestigungsheringe (13) erst, nachdem Sie den
kompletten Arbeitsbereich abgesteckt haben.
(Abb. 16).
m HINWEIS:
Machen Sie keine neuen Löcher in die Ladestation.
m HINWEIS:
Stellen Sie sich nicht mit den Füßen auf die Platte
der Ladestation.
m ACHTUNG
Das Verlängerungs- sowie Netzkabel muss sich
außerhalb des Arbeitsbereiches befinden, damit
es nicht beschädigt wird.
• Die Ladestation (10) kann in der Nähe eines
Schuppens, einer Gartenhütte oder des Hauses
aufgestellt werden.
• Die Ladestation (10) muss auf ebenem Untergrund
aufgestellt werden.
m HINWEIS:
Stellen Sie die Ladestation (10) nicht auf geneigten
oder unebenen Untergrund, da sich diese ansons-
ten verbiegt und dadurch die Funktion beeinträch-
tig wird, oder ein Defekt auftreten kann.
• Die Ladestation (10) muss so aufgestellt/positio-
niert werden, dass sich, vor der Ladestation (10)
mindestens ein Meter Fläche, ohne Hindernisse
o.ä., befindet. (Abbildung 3)
8.2 Begrenzungsdraht (11) an Ladestation (10)
anschließen
m HINWEIS:
Der Begrenzungsdraht (11) muss vor der Ladestati-
on (10) mindestens einen Meter lang, gerade, ohne
Ecken und Hindernisse verlegt sein. Damit wird ein
ordnungsgemäßes Einfahren in die Ladestation (10)
gewährleistet (Abbildung 3).
• Der Begrenzungsdraht (11) muss vor und nach der
Ladestation (10) mindestens 30 cm von Begren-
zungen, wie z.B. der Hauswand, entfernt verlegt
werden. (Abbildung 3)
• Isolieren Sie den Begrenzungsdraht (11) an einer
Seite ca. 10 mm ab (Abbildung 4).
• Führen Sie den abisolierten Begrenzungsdraht (11)
in die rote Kabelklemme „OUT", an der Rücksei-
te der Ladestation (10) ein. Den Begrenzungsdraht
(11) anschließend durch den Schlitz unter der La-
destation (10) durchführen (Abbildung 5).
• Verlegen Sie anschließend den Begrenzungsdraht
(11) wie unter Punkt 8.3 „Begrenzungsdraht (11)
verlegen" beschrieben.
m HINWEIS:
Der Begrenzungsdraht (11) muss min. 100 cm ge-
rade vor der Ladestation (10) verlegt werden.
• Nach dem Verlegen des Begrenzungsdrahtes (11)
den überflüssigen Draht kürzen.
• Zum Anschließen des zweiten Endes des Begren-
zungsdrahtes (11) diesen am Ende ca. 10 mm ab-
isolieren und in die schwarze Kabelklemme „IN"
einführen.

8.3 Begrenzungsdraht (11) verlegen (Abb. 1/2)

Der Begrenzungsdraht (11) muss als Schleife um den
Arbeitsbereich gelegt werden. Nähert sich der Mäh-
roboter (1), erkennen Sensoren im Produkt den Be-
grenzungsdraht (11). Der Mäher wechselt beim Errei-
chen des Begrenzungsdrahtes (11) in einem zufälli-
gen Winkel die Richtung.
Muss der Mäher zurück zur Ladestation (10), sucht/
fährt dieser bis zum Begrenzungsdraht (11) und dreht
dann definiert nach links.
Er fährt anschließend entlang des Begrenzungsdrah-
tes (11) zurück zur Ladestation (10).
8.3.1 Allgemeine Hinweise/Verlegearten
m ACHTUNG:
Um Schäden am Produkt zu verhindern, muss
ein Hindernis von min. 15 cm Höhe zwischen
dem Begrenzungsdraht (11) und Gewässern/
Hängen/Böschungen und/oder öffentlichen Stra-
ßen sein.
