IDENTIFIZIERUNG DER BAUTEILE
Ausgabe: März 2005 Abschnitt B – Identifizierung der Bauteile
Montageanleitung

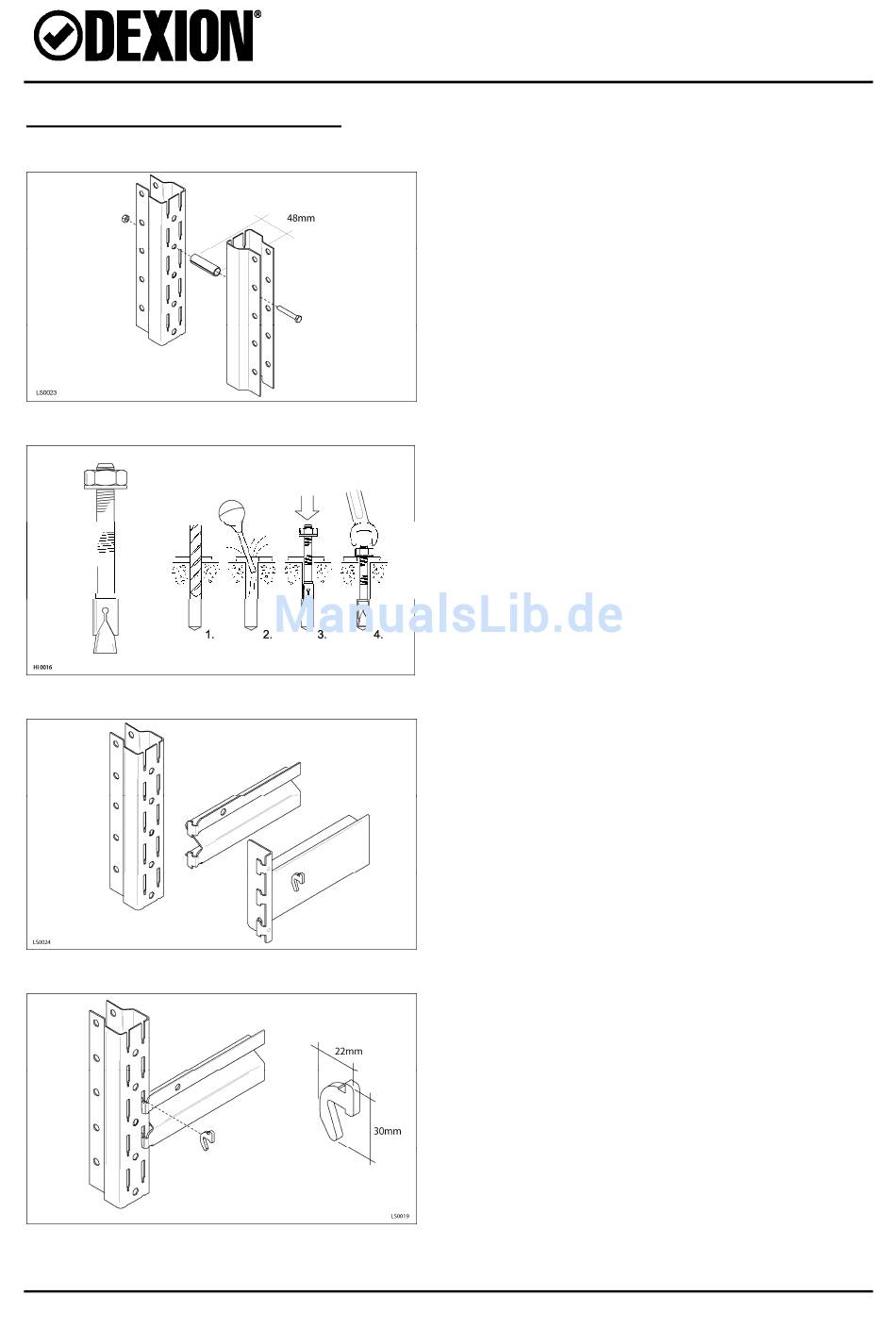

Rahmen-Distanzstück
Dieses wird zwischen zwei Rahmenteilen
angebracht, um ein Regal von doppelter
Tiefe zu erstellen.
Das 48mm lange Stahlröhrchen wird mit
einer M8 x 65mm Schraube und Mutter
gesichert.
Regale die Distanzstücke benötigen: siehe
"Plan: Rahmenmontage".
Fußbodendübel
Diese werden verwendet, um das Regal am
Fußboden zu sichern.
Für Ausgleichsplatten bis 40mm verwenden
Sie die 95mm langen Dübel.
Für Ausgleichsplatten über 40mm verwenden
Sie die Dübel mit Speziallänge.
Fußplatten die befestigt werden müssen:
siehe "Plan: Rahmenmontage".
Richten Sie sich nach den Anweisungen des
Herstellers.

Longspan Fachbalken

Es gibt zwei Arten von Fachbalken, je nach
gewünschter Feldlänge.
"Einteilige Balken" mit einem Z-Querschnitt.
"Spezialbalken (L)" im Kastenquerschnitt mit
verschweißten Halterungen an den Enden.

Balken-Sicherungsklemme

Diese werden an beiden Enden des Balkens
angebracht, nachdem er in die Stütze
gehängt wurde.
Sie verhindern ein versehentliches
Herausgleiten des Balkens während des
Gebrauchs.
Longspan Regal
Seite B.2
