ABSCHNITT B – IDENTIFIZIERUNG DER BAUTEILE
Dieser Abschnitt der Anleitung identifiziert die verschiedenen Bauteile, die bei der Errichtung des
Longspan Regalsystems verwendet werden.
Die nachfolgenden Abschnitte schildern die genaue Verwendung dieser Bauteile. Nicht alle
Bauteile werden für sämtliche Installationsarten benötigt.
Ausgabe: März 2005
Neues Bild

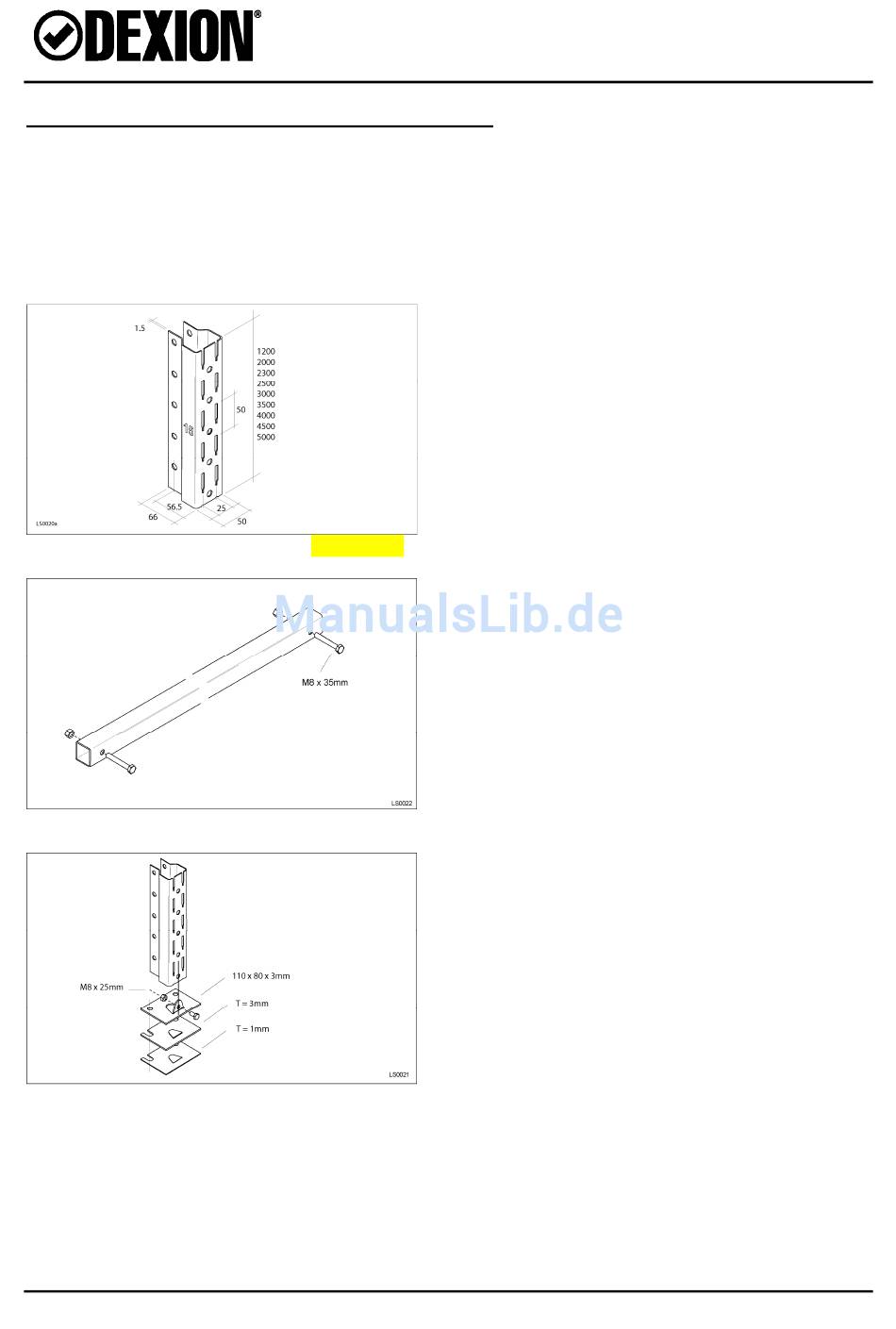

Abschnitt B – Identifizierung der Bauteile
Montageanleitung
Stützen
Für jede Rahmenmontage werden 2 Stützen
benötigt.
Das schmale Ende der Schlitze an der
Vorderseite der Stützen zeigt zum Fußboden.

Aussteifungen

Die 20mm rohrartige Aussteifung wird für die
horizontale und diagonale
Rahmenverstrebung verwendet.
Die Lagen und Längen der Aussteifungen
sind im "Plan: Rahmenmontage" aufgeführt.
Beide Enden werden mit M8 x 35mm
Schrauben und Muttern befestigt.
Fußplatte und Ausgleichsplatten
Jede Fußplatte wird an der Vorderseite der
Stütze mit einer M8 x 25mm Mutter und
Schraube befestigt.
Bei unebenen Fußböden werden
Ausgleichsplatten unter den Fußplatten
angebracht.
Die Fußplatten werden mit Spreizdübeln
befestigt.
Longspan Regal
Seite B.1
