RAHMENAUSSTEIFUNG

Diese Seite zeigt die Längen der Aussteifungen in Abhängigkeit von der Rahmentiefe. Die
nachfolgenden Seiten zeigen die erforderliche Anzahl an Aussteifungen und Befestigungen in
Abhängigkeit von der Rahmenhöhe.

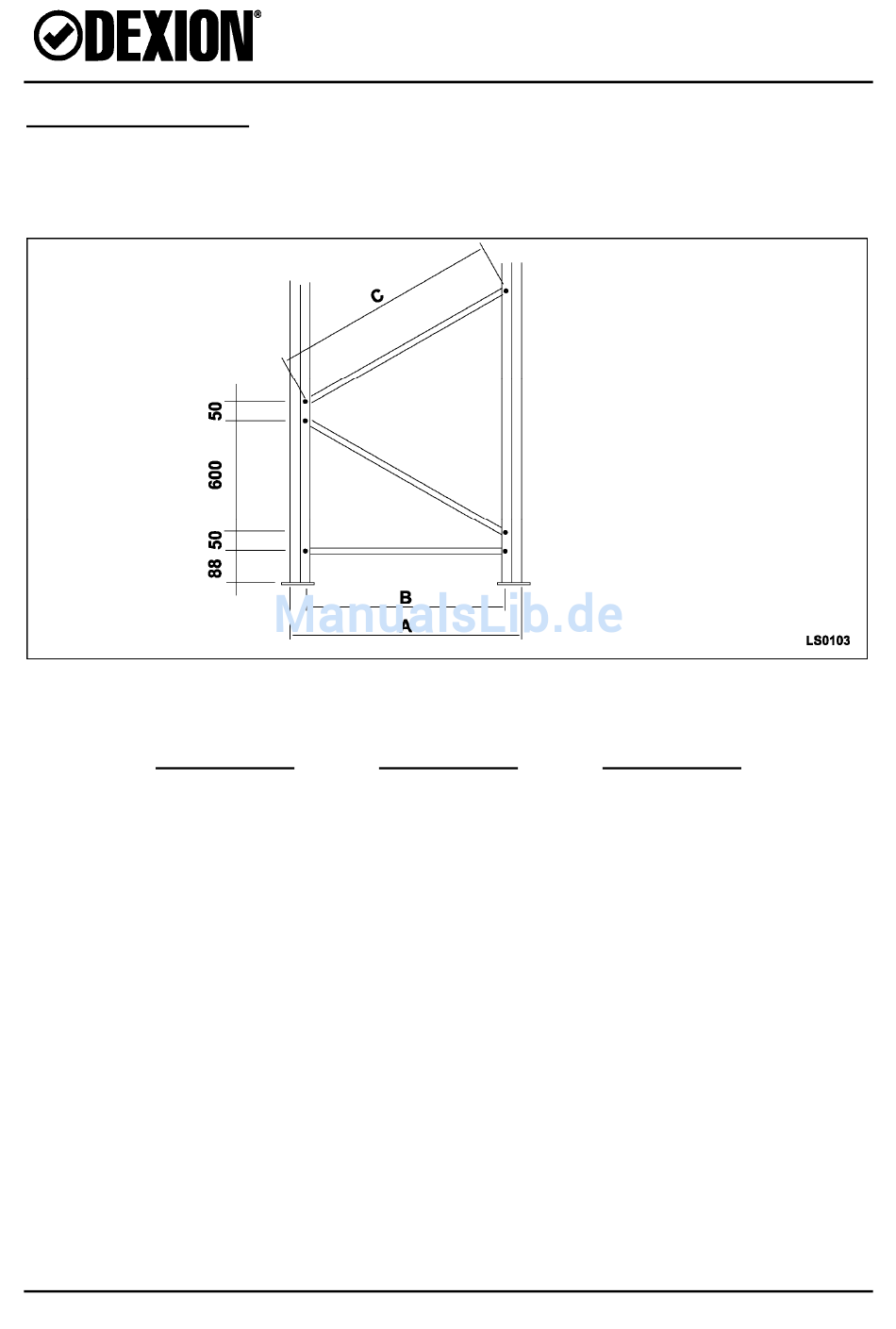

Längen der Kanal-Aussteifungen (Lochmitte).
Rahmenbreite:
Abmessung 'A'
605mm
805mm
1005mm
1205mm
Sämtliche oben angegebenen Längen für Aussteifungen gelten von der Lochmitte.
Die Gesamtlänge des Abschnitts = Lochmitte + 32mm.
Befestigungen
Jeder Aussteifungsabschnitt wird an den Stützen mit zwei M8 x 35mm Schrauben vom Grad 8,8
und Muttern vom Grad 8 verbunden.
Diese Verbindungen sollten mit einem Drehmoment von 22Nm festgezogen werden.
Rahmenmontage
Rahmenmontage erfolgt vor Ort (auf der Baustelle).
Ausgabe: März 2005
Horizontale
Abmessung 'B'
492,0mm
692,0mm
892,0mm
1092,0mm
Abschnitt E – Rahmenmontage
Longspan Regal
Montageanleitung
Diagonale
Abmessung 'C'
776,0mm
916,0mm
1075,0mm
1246,0mm
Seite E.2
