ABSCHNITT E –PLAN: RAHMENMONTAGE

EINLEITUNG

Bauteile
Rahmenhöhen
Rahmenbreiten:
Aussteifungen
Rahmenausführung Lackierte Stützen mit feuerverzinkten Aussteifungen und Fußplatten.

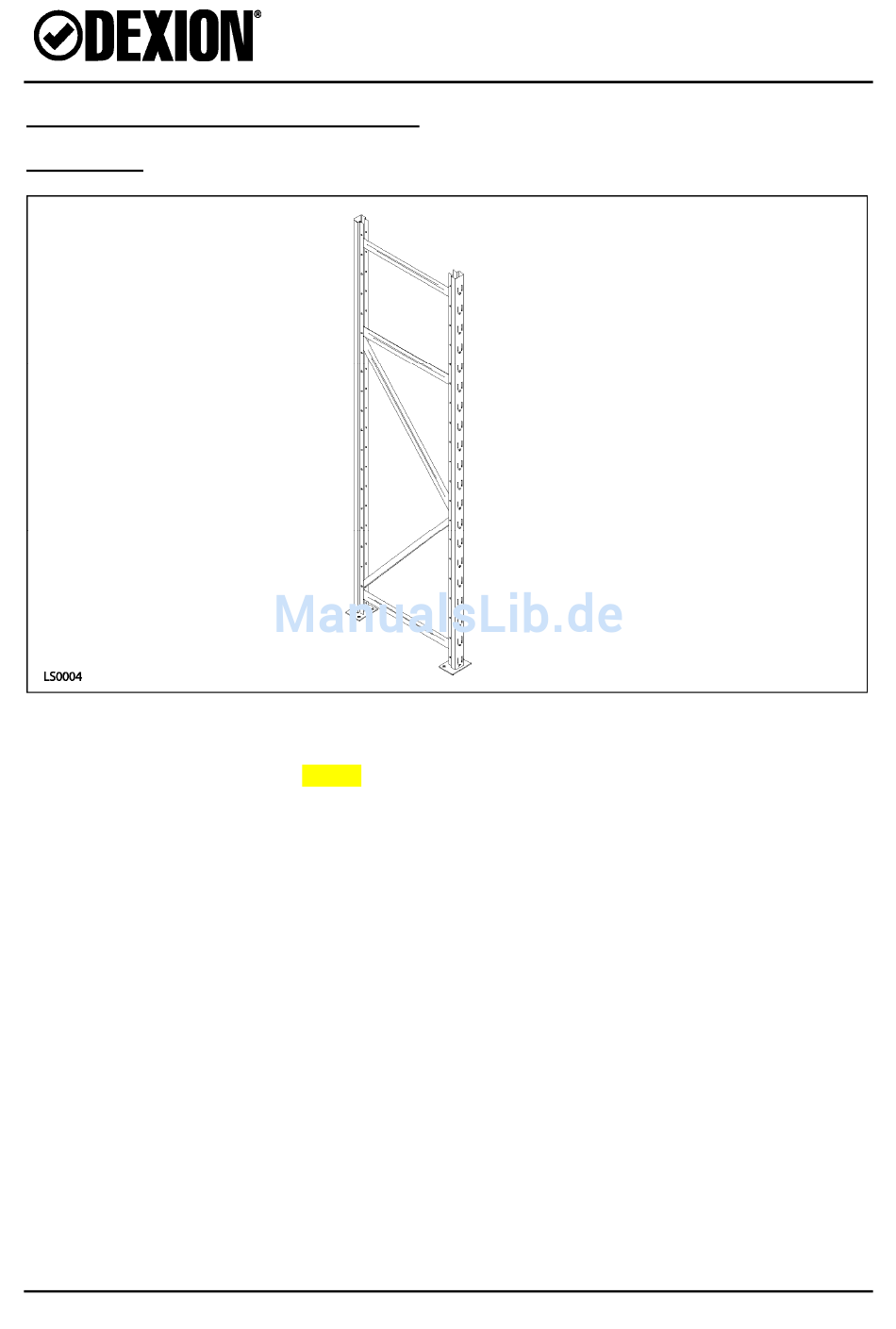

Rahmenmontage
Ausgabe: März 2005
Eine Rahmenmontage beinhaltet die folgenden Bauteile.
Stützen (Typ 15).
Horizontale Aussteifung
Diagonale Aussteifung
Fußplatten.
Schrauben und Muttern.
Die Standard-Rahmenhöhen betragen:
1200, 2000, 2300, 2500, 3000, 3500, 4000, 4500, und 5000mm.
Die Standard-Rahmenbreiten betragen:
605, 805, 1005, und 1205mm.
Die diagonale Aussteifung wird an vertikale Verbindungsstellen im Abstand
von 600mm angebracht.
Einzelne Muster für die Rahmenaussteifung sind auf den folgenden Seiten
dargestellt.
Rahmenmontage erfolgt vor Ort ( auf der Baustelle).
Abschnitt E – Rahmenmontage
Longspan Regal
Montageanleitung
Seite E.1
