Rahmen - Vormontage

Zunächst wird ein Schablonenrahmen gemäß dem "Plan: Rahmenmontage" montiert. Sämtliche
Befestigungen werden angezogen und der Schablonenrahmen wird auf Rechtwinklichkeit geprüft.
Dieser Rahmen wird anschließend auf eine ebene Fläche in bequemer Arbeitshöhe gelegt,
normalerweise dienen dazu Stapel von Holzpaletten. Dieser Rahmen bildet nun die Vorlage, auf
der alle weiteren Rahmen montiert werden. Die zur Rahmenmontage benötigten Bauteile werden
dann an geeigneten Stellen um die Schablone herum positioniert.
Das Montageverfahren für sämtliche Rahmen kann in die folgenden Arbeitsschritte eingeteilt werden:
a) Platzieren Sie die Stützen auf der Schablone.
b) Montieren Sie die Fußplatten, ziehen Sie jedoch die Schrauben und Muttern nur von Hand fest.
c) Legen Sie die horizontalen und diagonalen Aussteifungen zwischen die Stützen. Folgen Sie
dabei der Vorlage des Ausgangsrahmens.
d) Befestigen Sie die Aussteifungen mit den entsprechenden Schrauben und Muttern, ziehen
Sie diese jedoch nur von Hand fest.
e) Ziehen Sie sämtliche Schraubverbindungen mit einem Drehmomentschlüssel fest.
f) Mit einem geeigneten Hebeverfahren wird nun der fertige Rahmen von der Schablone
gehoben und auf einem Stapel platziert.

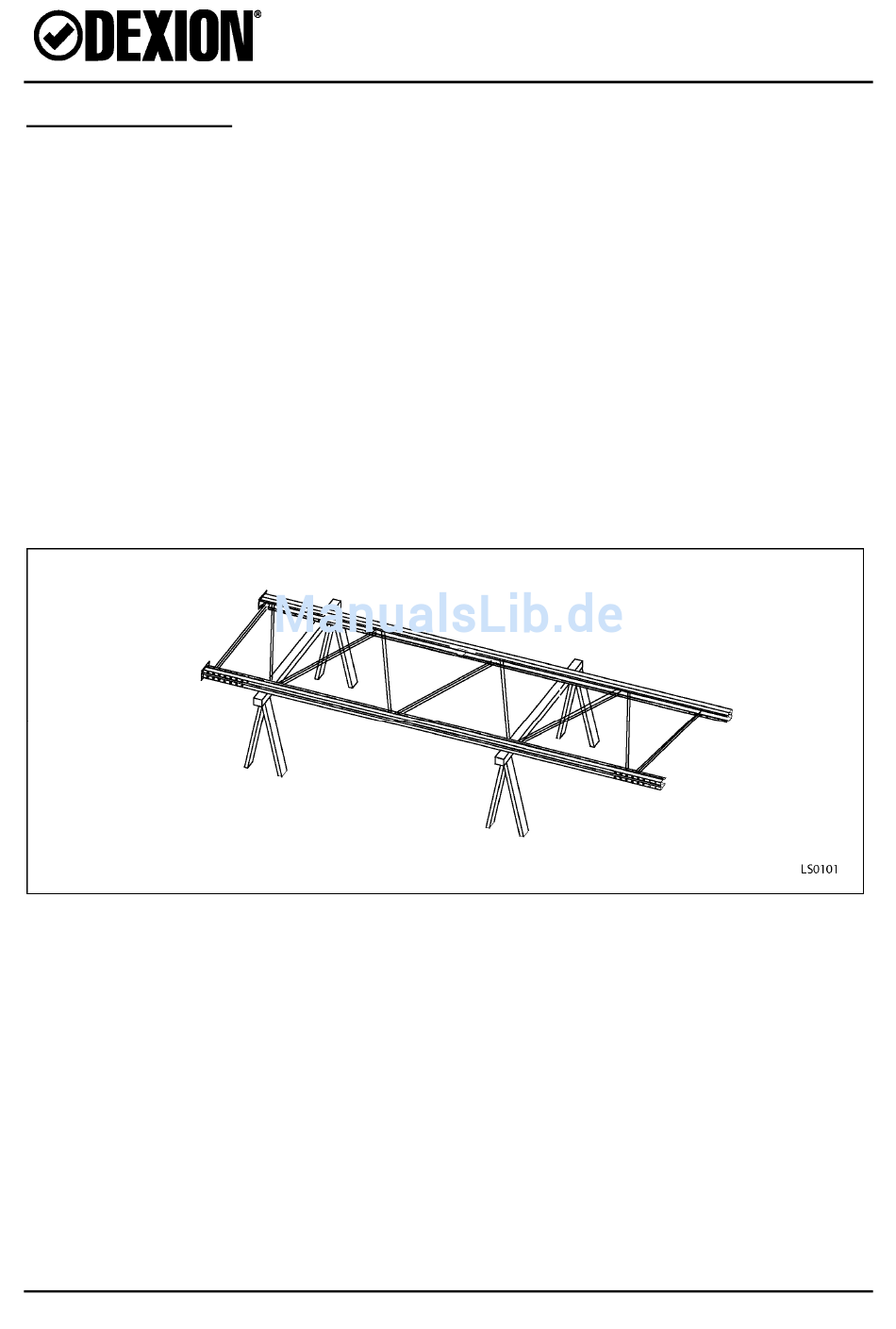

Vorschlag für eine Rahmen-Montageschablone.
