ERFORDERLICHE FUßBODENVERANKERUNG
Fußbodenverankerungen sind nötig, um die Rahmen sicher in Position zu halten und ein
Umkippen zu verhindern. Die Anzahl der erforderlichen Fußbodenverankerungen hängt von der
Verwendung des Regals, sowie von seinem Höhe/Breite Verhältnis ab.
Definition – Höhe/Breite Verhältnis
Einfachregal
Die Höhe zur obersten beladenen Ebene geteilt durch die Rahmenbreite, d.h. eine
Höhe von 4000mm und eine Rahmenbreite von 605mm, ergeben ein Höhe/Breite
Verhältnis von 6,61.
Doppelregale
Ausgestattet mit Distanzstücken, wie angegeben. Die Höhe zur obersten beladenen
Ebene geteilt durch die kombinierte Rahmen- und Distanzstückbreite, d.h. eine
Höhe von 4000mm und eine Rahmenbreite von 605mm mit einem Zwischenraum
von 48mm, ergeben ein Höhe/Breite Verhältnis von 3,18.
Höhe/Breite Verhältnis nicht größer als 4 zu 1
Wo die Regale von Hand beladen werden und nicht mit mechanischen
Bediengeräten erreicht werden können und vorausgesetzt ist, dass Leitern o.ä. nicht
gegen das Regal gelehnt werden, sind Fußbodenverankerungen nicht erforderlich.

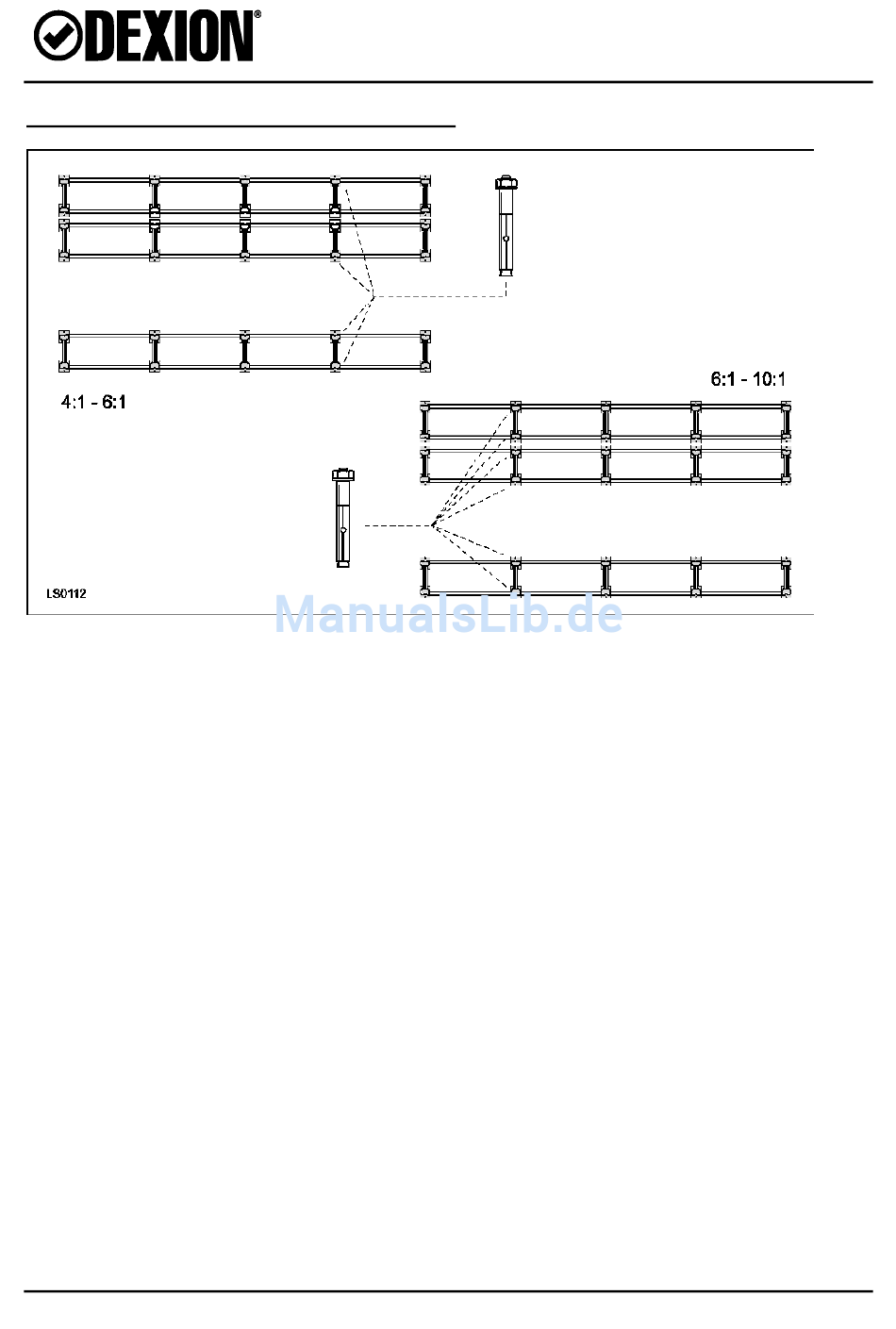

Höhe/Breite Verhältnis größer als 4 zu 1, jedoch kleiner als 6 zu 1
Alle Eckstützen müssen im Fußboden verankert werden.
Höhe/Breite Verhältnis größer als 6 zu 1, jedoch kleiner als 10 zu 1
Alle Stützen müssen im Fußboden verankert werden.
Höhe/Breite Verhältnis größer als 10 zu 1
Kein Regal sollte ein Verhältnis von größer als 10 zu 1 haben.
Ausgabe: März 2005 Abschnitt E – Rahmenmontage
Longspan Regal
Montageanleitung
Seite E.9
