ENDRAHMENVERKLEIDUNG – GESCHWEISSTE DRAHTGITTER

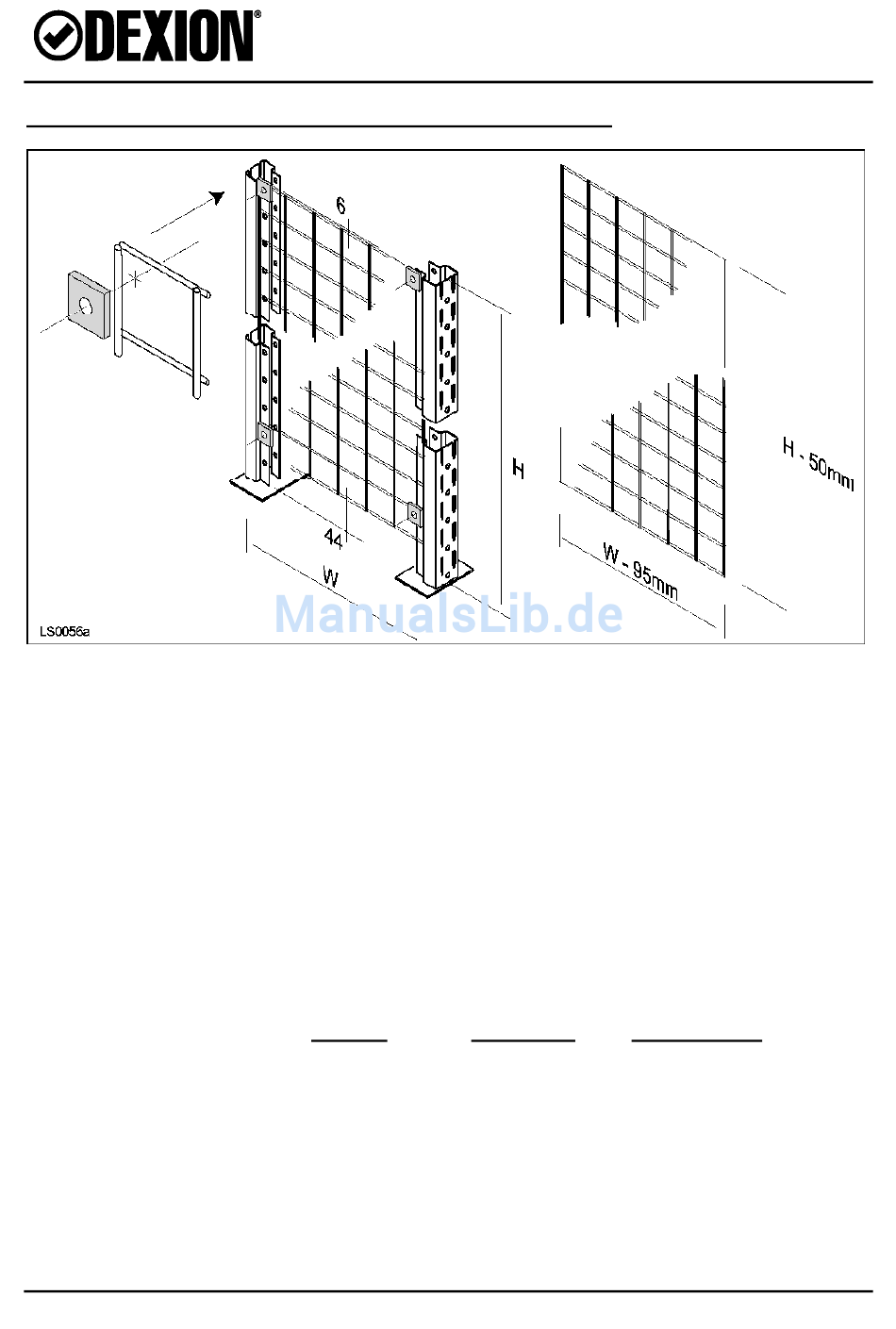

Endrahmenverkleidung Endrahmen können mit Feldern aus geschweißtem Drahtgitter verkleidet
Gitterbreiten
Gitterhöhen
Drahtgitternetz
Befestigungen
Material/Ausführung
Ausgabe: März 2005
werden. Diese Felder werden an der Außenseite der Stützenflansche
befestigt. Die Oberkante des Feldes endet ungefähr 6mm unter der
Oberkante der Stütze. Die Unterkante des Feldes endet etwa 44mm
oberhalb der Fußplatte.
Die Gitterbreiten betragen 510, 710, 910 und 1110mm,
Sie passen zu den Standard Rahmenbreiten von 605, 805, 1005 und
1205mm.
Die Standardgrößen passen zu den Rahmenhöhen von 2000, 2500 und
3000mm. Die effektive Höhe ist 50mm kürzer als die Rahmenhöhe.
Die Gitter müssen in ganzen Quadraten zugeschnitten werden, so dass
sich an allen vier Seiten ein Drahtrand ergibt. Dies bedeutet, dass die
effektive Gittergröße ein wenig größer wird, als die durch die Drahtdicke
angegebene Nenngröße.
Rahmen
605mm
805mm
1005mm
1205mm
Die Gitter werden an folgenden Stellen befestigt: an jeder Ecke, sowie an
Zwischenpositionen nicht weiter als 500mm voneinander entfernt, unter
Verwendung von M8 x 40mm Schrauben und Muttern sowie Klemmen
(25x25x3mm viereckigen U-Scheibe).
2,5mm Drahtdicke, verschweißt und verzinkt, mit einer Maschenweite
von 50 x 50mm
Abschnitt F – Rahmen-Seitenverkleidung
Gitterbreite
Maschenweite
510mm
710mm
910mm
1110mm
Longspan Regal
Montageanleitung
50mm
50mm
50mm
50mm
Seite F.1
