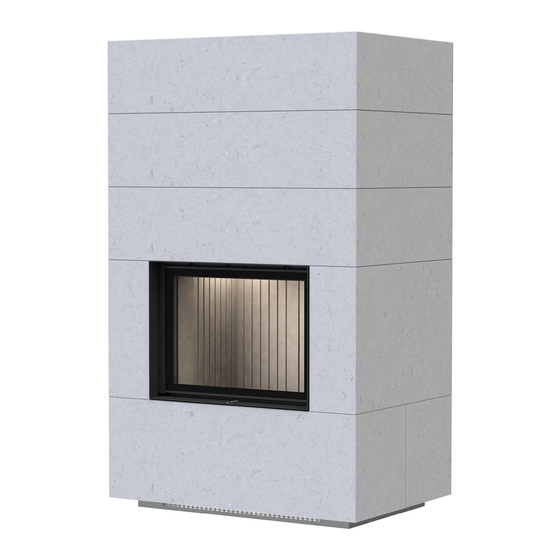

Brunner BSK 08 Aufbauanleitung
  1. Anleitungen
  2. Marken
  3. Brunner Anleitungen
  4. Kamine
  5. BSK 08
  6. Aufbauanleitung

Brunner BSK 08 Aufbauanleitung

Vorschau ausblenden Andere Handbücher für BSK 08:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Aufbauanleitung
BSK 08
©2018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brunner BSK 08

Inhaltszusammenfassung für Brunner BSK 08

  • Seite 1 Aufbauanleitung BSK 08 ©2018...

  • Seite 2: Inhaltsverzeichnis

    INHALT Grundsätzliches......................2 Allgemeine Informationen..................3 Toleranzen der Wärmebetonteile................5 Bauteile des BSK 08....................7 Aufbaureihenfolge...................... 8 Aufbau........................10 Maßblätter und technische Daten................13 GRUNDSÄTZLICHES Warnung Beachten Sie alle mit den Produkten ausgelieferten Anleitungen. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, entfallen alle Haftungs- und Gewährleistungsansprüche!

  • Seite 3: Allgemeine Informationen

    Transportschäden umgehend dem Lieferanten melden. Bewahren Sie die Anleitungen auf. ALLGEMEINE INFORMATIONEN Die Kaminverkleidungen der Brunner System Kamine sind speziell für die jeweiligen Kamineinsätze der Ulrich Brunner GmbH angepasst. Brunner System Kamin verwendbarer Kamineinsatz BSK 01 Eck-Kamin Schiebetür 57/52/52 mit Anbaurahmen 50 mm Eck-Kamin Drehtür 57/52/52 mit Blendrahmen...
  • Seite 4 Ersatzteilanforderung: Für die Anforderung von Ersatzteilen das beschädigte Teil auf dem beiliegenden Packzettel markieren und ein Foto des Schadens anfertigen. Foto und Packzettel schicken Sie an die Ulrich Brunner GmbH. Das Ersatzteil wird dann schnellstmöglich verschickt. Verkleidung in Betonoptik Die Verkleidungen in Betonoptik können trotz größter Sorgfalt bei Herstellung und Transport leichte...

  • Seite 5: Toleranzen Der Wärmebetonteile

    Toleranz von +/- 2,5mm. Darüberhinaus gilt eine Toleranz von +/- 3mm. Die Toleranzen gelten auch für Auflager und Deckel. Die Richtlatte (R) parallel zum Grundkörper ausrichten! Abbildung 1: Richtlatten korrekt angelegt Abbildung 2: Richtlatte falsch angelegt © 2018 Brunner GmbH Toleranzen der Wärmebetonteile (1.11)
  • Seite 6 Für Wandstärken gilt die Toleranz von 3,5 %. Der Gesamteindruck bei vorhandenen oder nicht vorhandenen Farbtonunterschieden ist i.d.R. erst nach längerer Standzeit (u.U. nach mehreren Wochen) beurteilbar. Die Farbtongleichmäßigkeit ist aus dem üblichen Betrachtungsabstand zu beurteilen. Toleranzen der Wärmebetonteile (1.11) © 2018 Brunner GmbH...

  • Seite 7: Bauteile Des Bsk 08

    BAUTEILE DES BSK 08 © 2018 Brunner GmbH Bauteile des BSK 08 (1.11)

  • Seite 8: Aufbaureihenfolge

    Segmente auf Bodenplatte Abbildung 6: Segmente der ausrichten ausrichten auflegen zweiten Reihe setzen Abbildung 8: Sofern Abbildung 7: Dritten Ring gewünscht Strahlungsbleche Abbildung 9: Vierten Ring Abbildung 10: Fünften Ring aufsetzen einsetzen aufsetzen und Deckenplatte aufsetzen Aufbaureihenfolge (1.11) © 2018 Brunner GmbH...
  • Seite 9 Segmente auf Bodenplatte Abbildung 14: Segmente der ausrichten ausrichten auflegen zweiten Reihe setzen Abbildung 16: Abbildung 15: Dritten Ring Sofern gewünscht Abbildung 17: Vierten Ring Abbildung 18: Fünften Ring aufsetzen Strahlungsbleche einsetzen aufsetzen und Deckenplatte aufsetzen © 2018 Brunner GmbH Aufbaureihenfolge (1.11)

  • Seite 10: Aufbau

    Sie sich die benötigten Ausbrüche auf den Bauteilen an. Perforieren Sie die Kontur mit einem Bohrer. Brechen Sie die Stege zwischen den einzelnen Bohrlöchern mit dem Hammer und schlagen Sie dann den Ausbruch von außen her vorsichtig ein. Aufbau (1.11) © 2018 Brunner GmbH...
  • Seite 11 Beachten Sie die den Strahlungsblechen beiliegende Anleitung. Zuluft (Verbrennungs- und Konvektionsluft) Bevor die unteren Elemente des Brunner System Kamins gesetzt werden können ist die notwendige Zuluftöffnung zu erstellen. Die notwendige Größe der Öffnung kann dem Kapitel 'Technische Daten' entnommen werden.
  • Seite 12 BSK7000-129 und ein Aufsatzring Art. Nr.: BSK8000-006 notwendig. Die Bauhöhe des BSK 08 erreicht in diesem Fall 2042 mm. Auf ausreichend Deckenabstand (siehe "Technische Daten") achten! Wird eine Tunnelvariante mit einer Drehtür auf beiden Seiten verbaut, so muss diese Bearbeitung der Bauteile auf beiden Seiten erfolgen.

  • Seite 13: Maßblätter - Bsk 08 Mit Kompakt-Kamin

    Maßblätter - BSK 08 mit Kompakt-Kamin 51/67 … mit Drehtür Stand: 2018-07-05...
  • Seite 14 Maßblätter - BSK 08 mit Kompakt-Kamin 51/67 … mit Schiebetür Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter www.brunner.de Rahmen / Frontvariante farblich markiert. Stand: 2018-07-05...

  • Seite 15: Planung Und Einbau - Bsk 08 Mit Kompakt-Kamin

    Planung und Einbau - BSK 08 mit Kompakt-Kamin 51/67 Geprüft nach EN 13229 Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Abgasmassenstrom 10,5 Abgastemperatur °C notwendiger Förderdruck Verbrennungsluftbedarf Verbrennungsluftanschluß Ø Verkleidungsbauteile Grundfläche (BxT) 1100 x 760 Bauhöhe 1802 Höhe Erweiterungsring Mindestabstände zu sonstiger Anbauwand mit Strahlungsblechen zu sonstige Anbauwand zu schützender Anbauwand...

  • Seite 16: Maßblätter - Bsk 08 Mit Stil-Kamin

    Maßblätter - BSK 08 mit Stil-Kamin 51/67 … mit Drehtür Stand: 2018-07-05...
  • Seite 17 Maßblätter - BSK 08 mit Stil-Kamin 51/67 … mit Schiebetür Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter www.brunner.de Rahmen / Frontvariante farblich markiert. Stand: 2018-07-05...

  • Seite 18: Planung Und Einbau - Bsk 08 Mit Stil-Kamin

    Planung und Einbau - BSK 08 mit Stil-Kamin 51/67 Geprüft nach EN 13229 Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Abgasmassenstrom 10,5 Abgastemperatur °C notwendiger Förderdruck Verbrennungsluftbedarf Verbrennungsluftanschluß Ø Verkleidungsbauteile Grundfläche (BxT) 1100 x 760 Bauhöhe 1802 Höhe Erweiterungsring Mindestabstände zu sonstiger Anbauwand mit Strahlungsblechen zu sonstige Anbauwand zu schützender Anbauwand...

  • Seite 19: Maßblätter - Bsk 08 Mit Stil-Kamin 51/67 Mit Kesselaufsatz

    Maßblätter - BSK 08 mit Stil-Kamin 51/67 mit Kesselaufsatz … mit Drehtür Stand: 2018-07-05...
  • Seite 20 Maßblätter - BSK 08 mit Stil-Kamin 51/67 mit Kesselaufsatz … mit Schiebetür Stand: 2018-07-05...
  • Seite 21 Maßblätter - BSK 08 mit Stil-Kamin 51/67 mit Kesselaufsatz … Drehtür mit Erweiterungsring Stand: 2018-07-05...
  • Seite 22 Maßblätter - BSK 08 mit Stil-Kamin 51/67 mit Kesselaufsatz … Schiebetür mit Erweiterungsring Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter www.brunner.de Rahmen / Frontvariante farblich markiert. Stand: 2018-07-05...

  • Seite 23: Planung Und Einbau - Bsk 08 Mit Stil-Kamin 51/67 Mit Kesselaufsatz

    Planung und Einbau - BSK 08 mit Stil-Kamin 51/67 mit Kesselaufsatz Geprüft nach EN 13229 Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Abgasmassenstrom Abgastemperatur °C notwendiger Förderdruck Verbrennungsluftbedarf Verbrennungsluftanschluß Ø Verkleidungsbauteile Grundfläche (BxT) 1100 x 760 Bauhöhe 1802 Höhe Erweiterungsring Mindestabstände...

  • Seite 24: Maßblätter - Bsk 08 Mit Stil-Tunnel

    Maßblätter - BSK 08 mit Stil-Tunnel 51/67 … Drehtür/Drehtür Stand: 2018-07-05...
  • Seite 25 Maßblätter - BSK 08 mit Stil-Tunnel 51/67 … Schiebetür/Drehtür Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter www.brunner.de Rahmen / Frontvariante farblich markiert. Stand: 2018-07-05...

  • Seite 26: Planung Und Einbau - Bsk 08 Mit Stil-Tunnel

    Planung und Einbau - BSK 08 mit Stil-Tunnel 51/67 Geprüft nach EN 13229 Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Abgasmassenstrom 10,5 Abgastemperatur °C notwendiger Förderdruck Verbrennungsluftbedarf Verbrennungsluftanschluß Ø Verkleidungsbauteile Grundfläche (BxT) 1100 x 760 Bauhöhe 1802 Höhe Erweiterungsring Mindestabstände zu sonstiger Anbauwand mit Strahlungsblechen zu sonstige Anbauwand zu schützender Anbauwand...

  • Seite 27: Maßblätter - Bsk 08 Mit Stil-Tunnel 51/67 Mit Kesselaufsatz

    Maßblätter - BSK 08 mit Stil-Tunnel 51/67 mit Kesselaufsatz … Drehtür/Drehtür Stand: 2018-07-05...
  • Seite 28 Maßblätter - BSK 08 mit Stil-Tunnel 51/67 mit Kesselaufsatz … Schiebetür/Drehtür Stand: 2018-07-05...
  • Seite 29 Maßblätter - BSK 08 mit Stil-Tunnel 51/67 mit Kesselaufsatz … Drehtür/Drehtür mit Erweiterungsring Stand: 2018-07-05...
  • Seite 30 Maßblätter - BSK 08 mit Stil-Tunnel 51/67 mit Kesselaufsatz … Schiebetür/Drehtür mit Erweiterungsring Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter www.brunner.de Rahmen / Frontvariante farblich markiert. Stand: 2018-07-05...

  • Seite 31: Planung Und Einbau - Bsk 08 Mit Stil-Tunnel 51/67 Mit Kesselaufsatz

    Planung und Einbau - BSK 08 mit Stil-Tunnel 51/67 mit Kesselaufsatz Geprüft nach EN 13229 Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Abgasmassenstrom Abgastemperatur °C notwendiger Förderdruck Verbrennungsluftbedarf Verbrennungsluftanschluß Ø Verkleidungsbauteile Grundfläche (BxT) 1100 x 760 Bauhöhe 1802 Höhe Erweiterungsring Mindestabstände...
  • Seite 32 Ulrich Brunner GmbH Zellhuber Ring 17-18 D-84307 Eggenfelden Tel.: +49 (0) 8721/771-0 Fax: +49 (0) 8721/771-100 Email: info@brunner.de Aktuelle Anleitungen unter: www.brunner.de Brennholz kaufen: www.brennholz.com Art. Nr.: 19861 (1.11) © 2018 Brunner GmbH...
