Weitere Informationen zur externen Triggerfunktion finden
Sie in Kap. 6.
10.5 OUTPUT 50Ω (Tracking Generator)
Der Ausgang des Mitlaufgenerators ist über ein Kabel mit
N-Stecker an das Messobjekt anzuschließen. Die Tracking
Generator Funktion ist nur in Verbindung mit HMS-TG bzw.
HV211 freigeschaltet. Ein Testsignal mit einem Spektrum
von 5 MHz bis 1,6 GHz bzw. 3 GHz ist verfügbar.
Achtung!
Der Ausgang ist wechselspannungsgekoppelt, so dass
eine rückwärts eingespeiste Spannung bis zu der am
Gehäuse des HMS-X angegebenen Spannung mög-
lich ist. Diese darf keinesfalls überschritten werden, da
sonst der Ausgang zerstört werden kann.
10.6 INPUT 50Ω
Der HF-Eingang ist über ein Kabel mit N-Stecker an das
Messobjekt anzuschließen. Dabei ist darauf zu achten,
dass dieser nicht überlastet wird. Die maximal zugelassene
Dauerleistung am HF-Eingang mit Eingangsabschwächung
von 10 dB bis 50 dB ist +20 dBm (100 mW). Ohne Eingangs-
signal-Abschwächung dürfen 80 V
werden. Der Außenanschluss der Buchse ist mit dem Ge-
häuse und damit mit Schutzerde verbunden. Überschrei-
ten der Grenzwerte kann zur Zerstörung der Eingangsstufe
führen.
Achtung!
Der HF-Eingang ist wechselspannungsgekoppelt. Es
darf die am Gehäuse angegebene Eingangsgleichspan-
nung keinesfalls überschritten werden, da sonst der
Eingang zerstört werden kann.
nicht überschritten
DC
11 Anschlüsse an
der Geräterück-
seite
11 . 1 USB-Anschluss
Die fest eingebaute USB-Anschluss auf der Geräterück-
seite kann z.B. für den Anschluss eines USB-Druckers ver-
wendet werden (siehe Kap. 9.4).
Netzanschluss

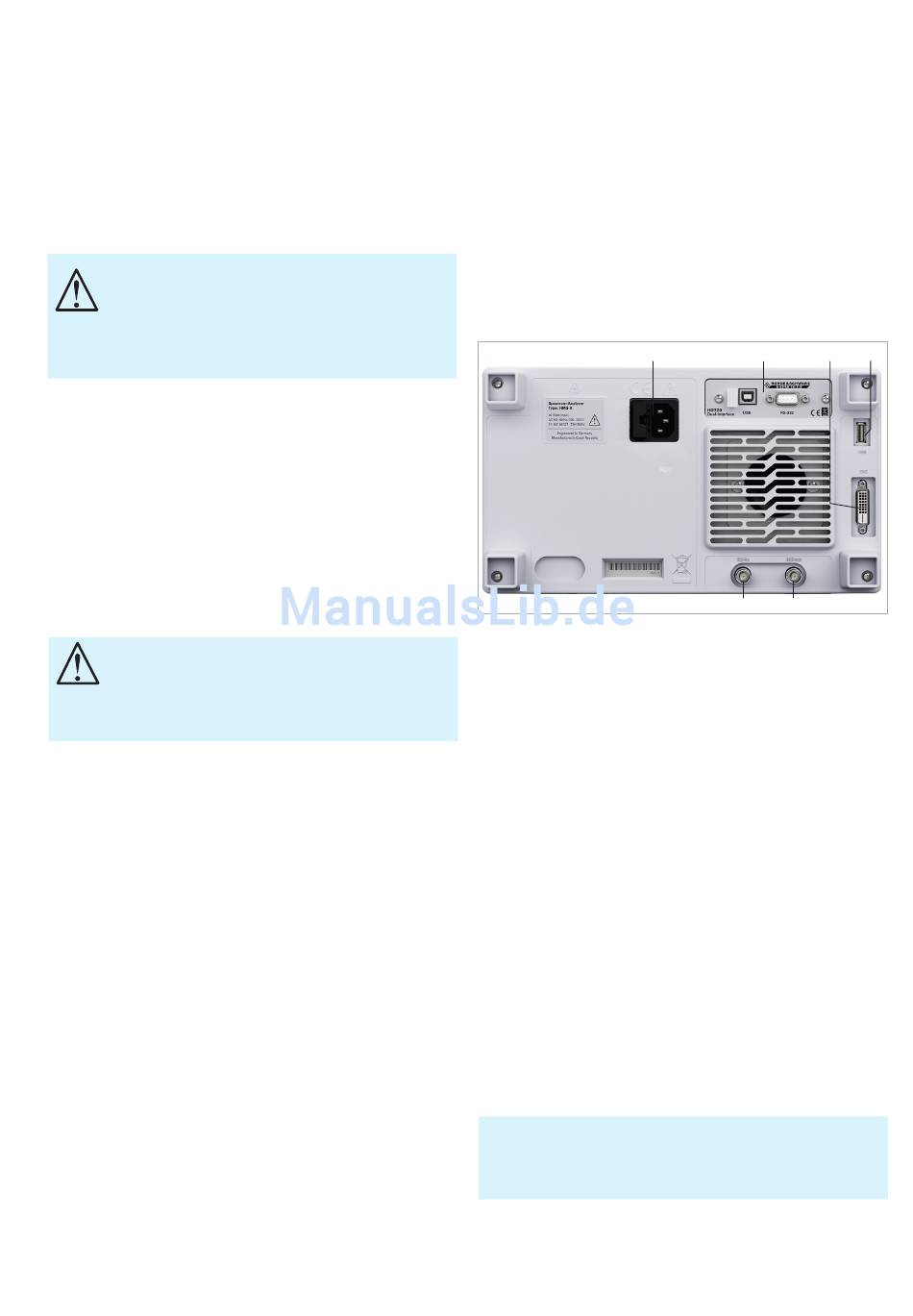

Abb. 11.1: Anschlüsse Geräte-Rückseite
11 .2 DVI-D Anschluss
Auf der Rückseite des HMS-X Spektrumanalysators be-
findet sich die standardmäßige DVI-D-Buchse zum An-
schluss externer Monitore und Projektoren. Die DVI-D-
Buchse kann nur digitale Signale ausgeben, d.h. der
Anschluss von Monitoren oder Beamern über deren ana-
loge Eingänge ist nicht möglich.
Der HMS-X liefert ein DVI-Signal mit VGA-Auflösung
(640x480). Somit können alle handelsüblichen TFT-Moni-
tore angeschlossen werden. Moderne Flachbildschirme in-
terpolieren das Signal hoch, so dass man auch ein Vollbild
sieht. Beamer können ebenfalls an den HMS angeschlos-
sen werden. Ideal sind dabei Beamer, die für den An-
schluss an Computer / Notebooks konzipiert sind, da diese
auch die Auflösung von 640x480 Bildpunkten verarbeiten
können.
11 .3 REF IN / REF OUT
Zur weiteren Erhöhung der Frequenzstabilität kann der in-
terne Oszillator der HMS Serie durch einen externen Os-
DVI-VGA- oder DVI-Composite-Adapter werden nicht unterstützt.
Problematisch ist auch der Anschluss an aktuelle HD-Fernse-
her über einen HDMI-Adapter, da die meisten Fernseher als Ein-
gangssignal ein HDTV-Signal mit mindestens 720p erwarten.
zillator ersetzt werden. Dieser wird an die auf der Geräte-
rückseite befindlichen BNC-Buchsen für die externe Re-
Anschlüsse an der Gerätevorderseite
Schnittstelle
DVI-D
REF IN / REF OUT
USB
33
