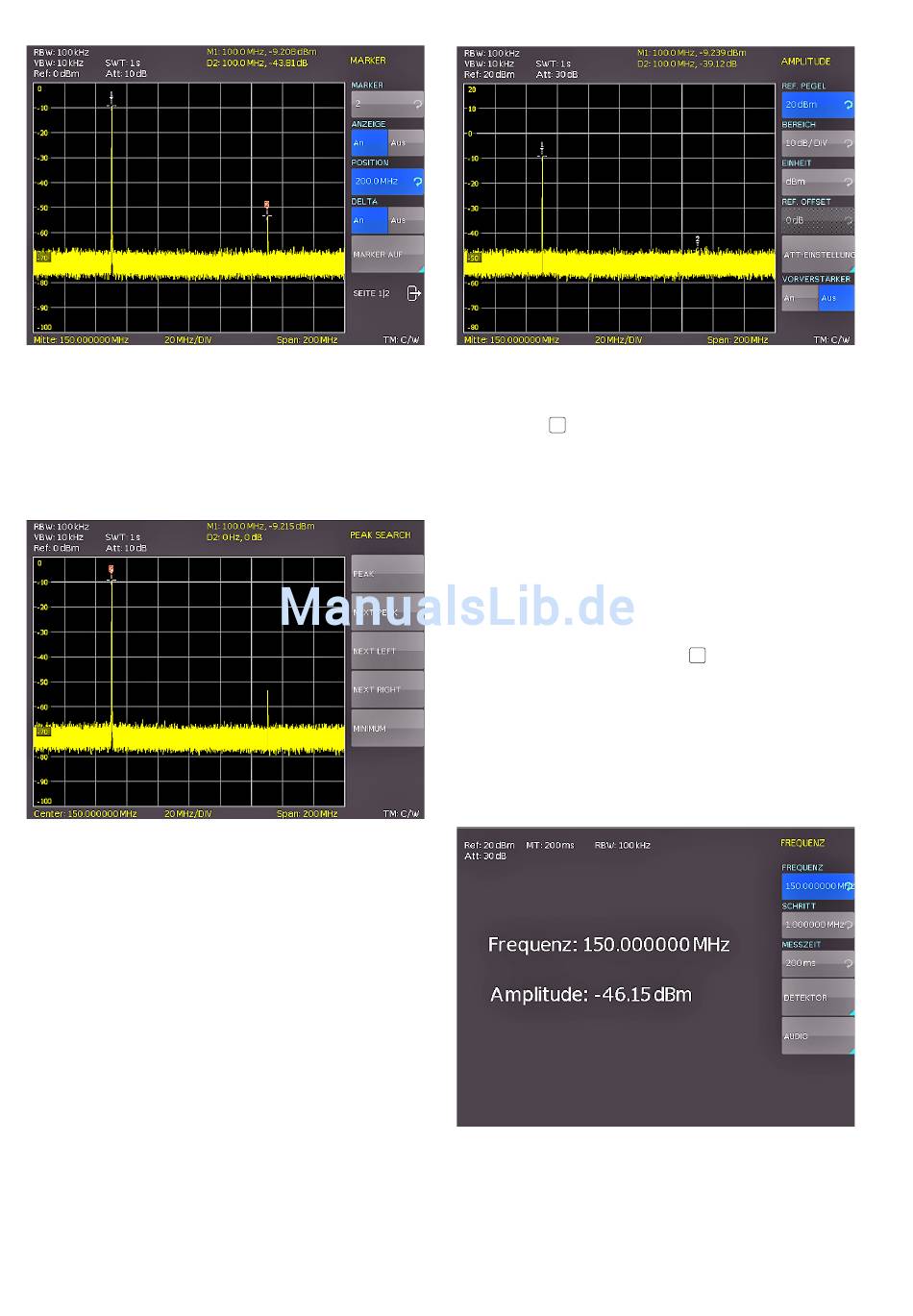

Abb. 4.6: Vermessen der Oberwelle mit Delta-Marker
Selektieren Sie Marker [2] und betätigen die Softmenü-
taste Peak. Der zweite Marker sollte nun auf die glei-
che Stelle springen, auf der bereits Marker [1] steht (näm-
lich auf der Position der Grundwelle), da diese den höchs-
ten Ausschlag hat. Die angezeigten Werte für (Delta-) Fre-
quenz und Pegel sollten nun „0" sein.
Abb. 4.7: PEAK SEARCH Funktion
Drücken Sie auf die Softmenütaste Next Peak, um den ak-
tiven Marker erneut auf die erste Oberwelle zu positionie-
ren. Die angezeigten Werte für (Delta-) Frequenz und Pegel
sollten nun wieder die Ursprünglichen sein.
4 .4
Einstellung des Referenzpegels
Als Referenzpegel bezeichnet man bei Spektrumanalysa-
toren den Pegel an der oberen Diagrammgrenze. Um die
größte Dynamik bei einer Spektrumsmessung zu erzie-
len, sollte der Pegeldarstellbereich des Spektrumanalysa-
tors voll ausgenutzt werden. Das heißt, dass der höchste
im Spektrum vorkommende Pegel am oberen Diagramm-
rand (= Referenzpegel) oder in dessen Nähe liegen sollte.
Der Maximalwert der Pegelachse (Y-Achse) des Messdia-
gramms ist durch den Referenzpegel bestimmt. Achten Sie
jedoch darauf, dass der angezeigte Pegel die obere Dia-
grammgrenze nicht überschreitet, da sonst der Eingang
des Spektrumanalysators übersteuert wird.
Um dies zu verhindern, sind die Eingangsabschwächer (At-
tenuator) vom Spektrumanalysator selbstständig geschal-
12
Abb. 4.8: Einstellung des Referenzpegels
tet und an den eingestellten Referenzpegel gekoppelt.
Wird nun der Referenzpegel im Amplituden-Auswahlmenü
(Taste AMPL
) um 20 dB erhöht (von 0 dBm auf 20 dBm),
4
wird der Eingangsabschwächer automatisch auf 30 dB er-
höht. Dadurch verschwindet die 1. Oberwelle des Signals
(Marker 2) im Rauschen.
4 .5
Betrieb im Empfänger-Modus
Für die Messung von Pegeln auf einer Frequenz bietet der
HMS-X den Empfängermodus (Receiver-Mode) an. Der
Spektrumanalysator verhält sich damit wie ein Empfänger,
der auf einer vorgegebenen Frequenz den Pegel misst.
Durch Druck auf die Taste MEAS
für die Messfunktionen. Wird der Softkey CF>RX aktiviert,
so schaltet der HMS in den Empfängermodus und misst
den Pegel auf der eingestellten Mittenfrequenz. Die
wichtigsten Einstellungen der Messparameter sind direkt
im Hauptmenü des Empfängermodus verfügbar oder
können über die entsprechenden Tasten eingegeben
werden.
Abb. 4.9: Empfängermodus mit eingestellter Mittenfrequenz
Im Empfänger-Modus stehen die gleichen Bandbreiten wie
im Analysatorbetrieb zur Verfügung. Zusätzlich sind die
Bandbreiten 200 Hz, 9 kHz, 120 kHz und 1 MHz (–6 dB) für
Stör-Emissionsmessungen nach CISPR verfügbar (nur ver-
fügbar in Verbindung mit HMS-EMC bzw. HV213). Durch
öffnet sich das Menü
